頁巖陶粒由
頁巖陶粒生產設備煅燒而成,頁巖由于長期的風化,所以,在回轉窯的來回翻滾會造成頁巖陶粒的破碎,出窯的頁巖陶粒就是0-10毫米大小不等的頁巖陶粒,為了滿足不同客戶的需求,回轉窯出來的陶粒經過1.8x15m輥筒篩將陶粒篩出0-2mm,2-3mm,3-5mm,5-10mm不同規格的頁巖陶粒用于攪拌站、墻體材料、凈水材料等不同行業。

頁巖陶粒生產設備回轉窯的選型應根據原料性能和產品要求確定,一般濕法造粒的原料采用雙筒回轉窯,破碎型頁巖陶粒宜采用單筒回轉窯。多通道燃燒器方案在陶粒生產在線的應用已有多年歷史的回轉窯單通道燃燒器,輸送煤粉的空氣兼作窯用風,煤風混合欠佳,煤粉燃燒速度慢,火焰形狀及溫度分布很難調節,常伴有不全部燃燒現象,熱損失大。同時這種燃燒器只能燒較高揮發份的煙煤,不適應燒劣質煤。一般情況下陶粒單通道燃燒器用煤多為低位熱值≥kj/kg的煙煤,揮發份≥%在目前能源緊張與高價位元運行的情況下,如何采用劣質煤或稻殼等替代燃料,煤耗,是生產企業非常關心的內容之一。


頁巖陶粒生產工序組成為:原料制備工序、造粒工序、焙燒工序、成品工序、煤粉制備工序。
1、原料制備工序
(1)
頁巖陶粒生產設備烘干工藝選擇:采用在窯尾煙室內,通入烘干機筒間接加熱方式,不需要余熱風機和管道,因此不額外耗電,不會對窯內壓力產生影響。
(2)原料制備工序工藝過程:將油頁巖渣運至本廠,由斗提機提至儲罐;粘土運至本廠棚庫內,由皮帶輸送機入烘干機烘干、顎式破碎機破碎后,由斗提機提至儲罐;發泡劑均由斗提機提至儲罐;分別由罐下的皮帶秤與螺旋秤,稱量后于皮帶輸送機送至球磨機,粉磨細度控制在0.08 mm,篩余10%~15%以內,合格粉料由斗提機提至混合儲罐內,再提至工作儲罐。
2、造粒工序
(1)
頁巖陶粒生產設備造粒工藝選擇:采用由電腦控制的預加水成球盤工藝,可準確地控制成球水分,以控制球徑和級配。
(2)造粒工序工藝過程:工作儲罐料粉由喂料機入雙軸攪拌機,由電腦控制的預加水成球設備控制加水量,合適水分的泥料入成球盤,成球粒度為2~10 mm,粒徑料球的由輥篩機篩除,回至雙軸攪拌機。
3、焙燒工序
(1)測溫工藝選擇:目前陶粒廠,窯內測溫是根據在窯尾煙室電偶溫度 ,估算窯頭燒脹溫度,所以很不準確本設計采用在窯頭噴氣管上固聯一耐熱鋼保護管,管內插入電偶于高溫點,可準確測得燒脹溫度。

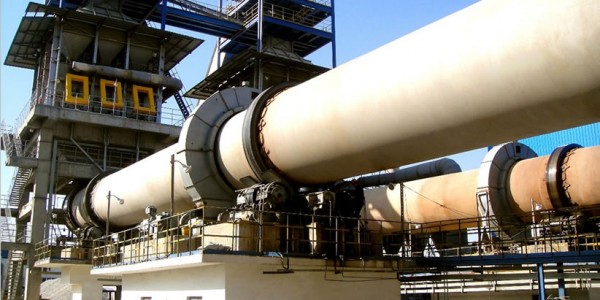

(2)焙燒與燃煤工序工藝過程:焙燒工藝的主要設備是回轉窯。合格的濕球人預熱窯,在窯體旋轉和坡度的作用下向前運動,濕球料在窯內烘干、預熱、燒脹。烘干段溫度約為150~300℃,預熱段溫度約為300~800℃,燒脹段前段溫度約為 800~1150℃,中段溫度約為1150~1 170℃,后段至出口溫度約為 700~1 000℃,進入下料倉冷卻室內。這一過程為25~50 min。出料端為窯頭,入料端為窯尾。窯頭端熱源由燃燒器供給,煤粉由煤粉儲罐供給,助燃風量和進煤量由計算機聯合控制,可使窯溫穩定和節能。預熱烘干帶窯尾余熱煙氣供給粘土原料烘干機使用,或其他二次利用。
4、成品工序
(1)陶粒冷卻工藝選擇:采用距焙燒窯頭 6~10 m 處順向在地面上設置冷卻筒,窯頭熱陶粒,由爬斗式提升機將熱陶粒提入冷卻機。其優點是焙燒窯軸線高度可在合適的高度上,降低焙燒窯基礎造價,降低窯尾煙室高度,焙燒窯易操作,有利于冷卻筒余熱利用。
(2)成品工 序工藝過程:由爬斗式提升機將溫度約為600~800℃熱陶粒提入冷卻機,冷卻筒在旋轉和坡度的作用下向前運動冷卻至篩分機,根據市場需要篩分分級。5 mm 以下為陶砂,5~20 mm 以上為陶粒。由翻斗車將已分級的成品陶粒及陶砂運至成品堆場和棚庫,經抽檢合格后即可出廠。
5、煤粉制備工序
(1)煤粉制備工序工藝選擇:考慮到用煤量較大,選用風掃磨煤機,可利用冷卻機余熱烘干煤。
(2)煤粉制備工序工藝過程:原煤進廠入儲煤棚,入粉碎機,粉碎后由皮帶輸送機人喂料機,再入風掃磨煤機粉磨,粉磨后煤粉的細度控制在0.08 mm,篩余 10%~15%。煤粉入煤粉儲罐,由螺旋喂料機將煤粉送入焙燒窯窯頭的風管內至燃燒器,由高壓風機將煤粉吹入窯內燃燒。螺旋喂料機的煤粉進給量和風機的風量由計算機聯合控制。在冷卻筒入口端接余熱風管,由引風機將余熱風送入風掃磨煤機內,在粉磨中將煤烘干。
頁巖陶粒回轉窯生產線,就是指陶粒砂由原材料到成品的一個生產流程。頁巖陶粒生產線工藝的生產過程一般分為五個階段:生料制備、烘干、預熱、焙燒以及冷卻。
頁巖陶粒生產線工藝:采礦 → 一次破碎 → 二次破碎 →細碎→ 篩選 → 暫存 → 喂料 → 燒結 → 成品分級篩選 → 堆放→ 運輸(裝袋)。
設備配置:頁巖陶粒生產線設備主要有顎式破碎機、反擊式破碎機、圓錐破碎機、制砂機、圓振動篩、球磨機、冷卻機、回轉窯等。
頁巖陶粒的生產工藝如下:采礦 — 一次破碎 — 二次破碎 — 篩選 — 暫存 — 喂料 —燒結 —成品分級篩選 —堆放—運輸(裝袋)。
在操作中,應注意喂料量、給煤量、窯體轉速、引風量它們之間的匹配關系,使它們調整到工藝狀態。用粉煤灰及其它工業廢渣生產套陶粒是許多相關人士多年研制的課題。如今高強、輕體粉煤灰陶粒已經成功問世,各項性能指標均優于頁巖和黏土陶粒。這其中除掌握其工藝要求外,外加劑也是影響其性能的主要原因。外加劑主要包括粘接劑、膨化劑和礦化劑等。不同成分的粉煤灰其外加劑成分也不盡相同。
頁巖陶粒窯生產線建設背景:

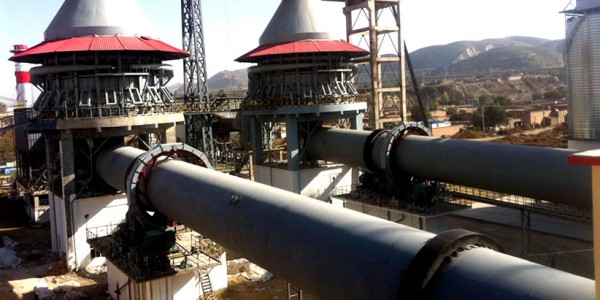

客戶建設的頁巖陶粒窯生產線地處洛陽腹地伊川,該地區煤礦及頁巖礦石資源豐富。隨著政策的大力支持,節能的材料普遍廣泛應用,頁巖陶粒就是材料的一種,由于頁巖陶粒的質輕、隔音、保溫等性能特點,在混凝土、墻體材料中均采用頁巖陶粒作為主要生產原料。
客戶原來是煤礦企業,抓住了提倡材料的推廣機遇,決定根據自己當?shù)氐牡V產資源,投資建設頁巖陶粒生產線。現在的頁巖陶粒生產設備普遍都比較小90%的客戶都是采用1.9x36米的小型回轉窯設備生產日產100立方的陶粒生產線。根據客戶對市場的判斷未來頁巖陶粒的需求將逐漸增大,決定選用我公司的直徑2.8x60米長的回轉窯建設日產300立方的頁巖陶粒生產線。客戶選擇如此大的回轉窯生產頁巖陶粒,即使對我公司回轉窯產品和公司信譽的認可,同時也是對我公司回轉窯生產大型頁巖陶粒生產線的考驗,因?yàn)轫?yè)巖陶粒煅燒采用的回轉窯生產,但是溫度較低,生產頁巖陶粒高溫度900℃,所以大型回轉窯再提高產量增加風量的同時,勢必會引起溫度的升高,高溫對生產陶粒沒有好處,會對頁巖陶粒的產品質量產生嚴重影響。經過我們公司回轉窯技術部的研究決定采用一次風與二次風相結合的送風方式,窯尾采用多管冷卻與布袋除塵相結合,有效降低回轉窯內流風速,降低燃料供應量,保證窯內的溫度恒定在900℃左右。
煅燒物料:頁巖
生產能力:300立方/天
頁巖陶粒生產線主機設備:2.8x60m回轉窯、兩段式煤氣發生爐、PE400
x600對輥破碎機、1.8x15m輥筒篩。
我公司供應全套的陶粒生產線,破碎機、球磨機、磨煤機、烘干機、回轉窯、冷卻機、振動給料機、提升機、振動篩、輸送機等,技術,設備可靠,經濟實用,能夠?yàn)槟鷦?chuàng)造良好的綜合效益。 產品已通過IS09001:2000質量體系認證和歐盟CE認證,把“質量、信譽、用戶”的質量方針貫穿在產品質量生產和質量管理的全過程中,用的產品來回報社會、回報用戶。產品遠銷俄羅斯、日本、澳大利亞、烏茲別克、朝鮮、緬甸、越南、印尼、伊朗、智利、馬里、幾內亞、坦桑尼亞、尼日利亞、菲律賓、孟加拉國、古巴等和地區,飲譽市場。
