產品概述
MPM4730型智能壓力變送器是一款、高穩定性的智能化壓力測量產品。該產品采用數字技術在傳感器制造領域的新應用成果，結合的壓阻式壓力變送器設計制造技術，數字化溫度補償和非線性修正技術，一體化的結構設計和標準化的信號輸出，體積小、精度高、重量輕、量程覆蓋范圍寬，適用于各行業需要對流體壓力進行測量的場所。該產品以兩線制方式工作，可以直接替代模擬兩線制4～20mADC輸出變送器。
產品特點
•4～20mADC兩線制電流輸出；
•采用數字補償及非線性修正技術；
•-10℃～80℃數字化寬溫度補償；
•RS485通訊接口或HART?通訊協議(可選)；
•支持組網應用；
•全不銹鋼結構、體積小，重量輕；
•特殊要求可定做，適應各種場合應用；
•產品已取得RoHS認證。
性能參數
|
基本量程(MPa) |
-0.1 |
0.1 |
0.2 |
0.35 |
0.7 |
1.0 |
2.0 |
3.5 |
7 |
10 |
20 |
35 |
70 |
100 |
|
過壓(MPa) |
-0.1 |
0.15 |
0.3 |
0.5 |
1.0 |
1.5 |
3.0 |
5.0 |
10 |
15 |
30 |
50 |
100 |
110 |
|
注：量程縮放zui小為基本量程的1/5。 |
||||||||||||||
|
綜合精度① |
±0.075%FS(zui小) ±0.15%FS(典型) ±0.25%FS(zui大) |
|
長期穩定性 |
±0.2%FS/年 |
|
補償溫度② |
|
|
工作/貯存溫度 |
|
|
供 電 |
(10～28)VDC(RS485接口型)/(12～30)VDC(HART |
|
輸 出 |
(4～20)mADC |
|
RS485接口/HART |
|
|
負載能力 |
(4～20)mADC輸出，(U-8V/12V)/ |
|
RS485總線可掛接99個變送器 |
|
|
電氣連接 |
DIN43650 4芯插頭(內置RS485插座) |
|
7芯插頭座 (適用于現場RS485接口輸出) |
|
|
Φ |
|
|
緣 |
100MΩ/50V |
|
振 動 |
|
|
沖 擊 |
|
|
防護等級 |
IP65(B1、B2型) IP63(B3型) |
|
介質兼容性 |
膜 片：不銹鋼 |
|
殼 體：不銹鋼1Cr18Ni9Ti |
|
|
O形密封圈： 氟橡膠 |
|
|
重 量 |
約 |
①綜合精度：包含非線性、遲滯、重復性及溫度誤差。
②特殊溫度范圍可與廠家協商。

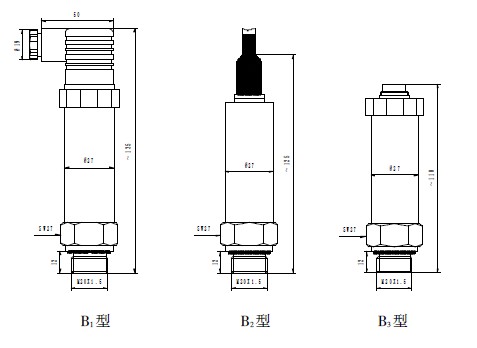

外形結構
（單位：mm)

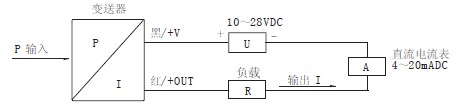

電氣連接

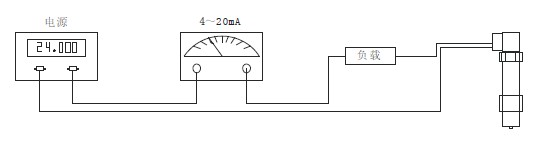

變送器與外部通過插頭或電纜進行電氣連接：
|
功能定義 |
內部小插件 |
產品外部接插件的連接 |
||
|
4芯接插件 |
導線顏色 |
7芯航空接插件 |
||
|
+V |
1(黑) |
1 |
黑線 |
1 |
|
OUT/GND |
2(紅) |
2 |
紅線 |
2 |
|
RS485B |
4(白) |
|
白線 |
5 |
|
RS |
5(黃) |
3 |
黃線 |
4 |

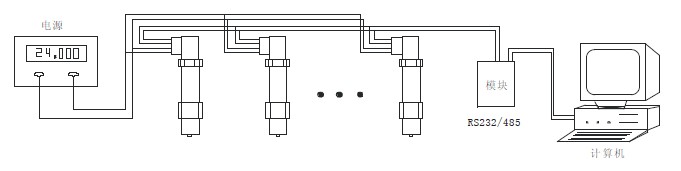

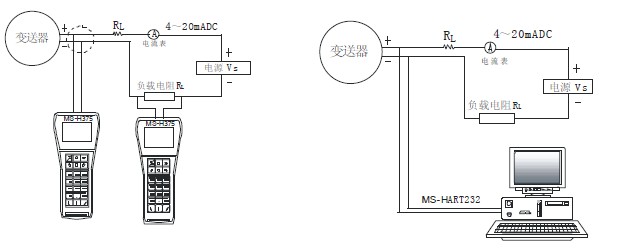

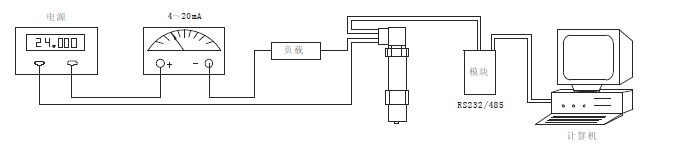

協議型變送器與手操器及組態系統連接如下圖所示。

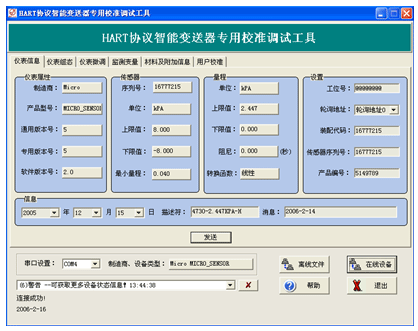

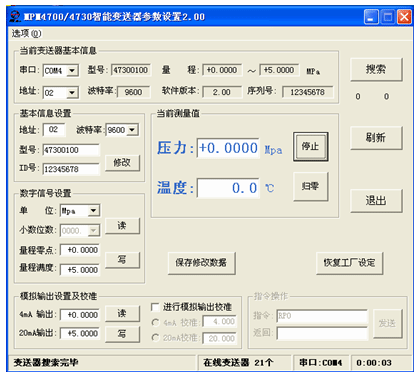

協議變送器進行軟件調試及校準。
|
MPM4730 |
型智能壓力變送器 |
|||||
|
量程 |
測量范圍kPa或MPa |
|||||
|
[0～X]kPa或MPa或或MPa |
-0.1…0～0.01…100MPa，X為實際所需量程 |
|||||
|
代號 |
輸出信號 |
|||||
|
E |
4～20mADC |
|||||
|
R4 |
RS485通訊接口 |
|||||
|
H |
HARTâ協議通信 |
|||||
|
代號 |
結構材料 |
|||||
|
隔離膜片 |
接口 |
殼體 |
||||
|
22 |
不銹鋼316L |
不銹鋼 |
不銹鋼 |
|||
|
24 |
不銹鋼316L |
不銹鋼316L |
不銹鋼316L |
|||
|
代號 |
附加功能 |
|||||
|
B1 |
4芯Hirschmann接插件連接 |
|||||
|
B2 |
電纜線連接，線長1.5m |
|||||
|
B3 |
7芯航空接插件連接 |
|||||
|
P |
齊平膜片型，G1/2外螺紋壓力接口 |
|||||
|
C1 |
M20×1.5外螺紋壓力接口，端面密封 |
|||||
|
C3 |
G1/2外螺紋壓力接口 |
|||||
|
C4 |
G1/4內螺紋壓力接口 |
|||||
|
C5 |
M20×1.5外螺紋壓力接口，水線密封 |
|||||
|
G |
表壓型 |
|||||
|
S |
密封表壓型 |
|||||
|
A |
壓型 |
|||||
|
MPM4730 |
[0～100]kPa |
ER4 |
22 |
B3C1G |
完整的型號規格 |
|
選型提示
1、選擇RS485接口型變送器必須選用B2電纜線輸出或B3七芯接插件連接方式。
2、齊平膜片型變送器的測量范圍為0～70kPa…35MPa。
3、特殊要求，敬請與本公司商洽，并在訂單中予以注明。
