D971X 電動軟密封對夾蝶閥

永嘉縣雙德閥門公司

會員指數：

企業認證：

價格：電議

所在地：浙江溫州市

型號：D971X

更新時間：2016-10-22

瀏覽次數：1097

公司地址：溫州市永嘉縣甌北鎮浦一工業區

13696023832 母小龍(先生) 銷售

點擊查看聯系電話在線詢價

產品簡介

D971X電動軟密封對夾蝶閥產品型號

公司簡介

　　永嘉縣雙德閥門有限公司是一家集閥門研發，生產，銷售，售后為一體的綜合性高新技術企業。坐落于“中國泵閥之鄉”---永嘉縣甌北鎮。

?? 永嘉縣雙德閥門有限公司以溫州銷售中心向全國各地輻射，并計劃拓展到東南亞和美國日本等國際市場，以此編織一張富有挑戰性的全球營銷網絡。公司秉承“立足溫州”“服務全球”，以中國泵閥之鄉---甌北為立足點，以高科技為依托，以科技成果快速產業化為己任，不斷開發科技含量高的泵閥類系列產品，以滿足國內外客戶的需求。在未來的時間里公司將抓住機遇，在產品系列化、產業多元化、經營規模化、國際化的基礎上，使公司的品牌真正成為國內、國際上的知名品牌。

?? 永嘉縣雙德閥門有限公司主要研發生產：閘閥系列，截止閥系列，真空閥系列，刀形閘閥系列，球閥系列，蝶閥系列，止回閥系列，旋塞閥系列，減壓閥系列，水力控制閥系列，針型閥系列以及非標閥門等產品，分為軟密封和硬密封兩大類。閥門的主體材料有WCB、WC1、WC6、WC9、CF8、CF8M、CF3、CF3M、、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等；驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等；公稱通徑從DN10～3000及1/2"～40"；工作壓力從0.6～42.0MPa及150Lb～2500Lb；工作溫度-196℃～700℃。產品廣泛應用于電站、鍋爐、石油、化工、城建、醫藥、化肥、冶金、采礦等行業，部分產品已代替進口，應用于國家重點工程項目的關鍵設備上。

?? 永嘉縣雙德閥門有限公司從奉行“科技為本，質量取勝”的宗旨，始終秉承“認真、誠信、創新、效果”的經營理念，以優質的服務，上乘的產品，打造一流的品牌，使你買得放心，用得滿意。我們竭誠歡迎國內外廣大客戶前來洽談交流產品技術及質量，開展卓有成效的合作。

??????????????????????????????????????????????????????????????????????????這一路走來......??

????????????????????????????????????????????????????????????????????????? 總有些關懷值得感激！

展開

產品說明

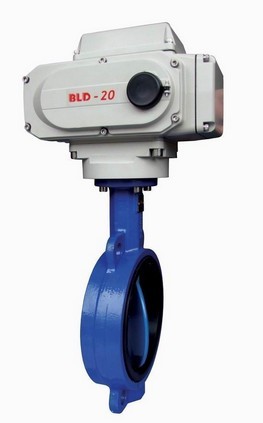

D971X電動軟密封對夾蝶閥

產品型號：零售價（0.0000

電動執行器有五種類型：直行程電動執行器、角行程電動執行器、電動調節閥、PID電動調節執行器和電磁閥。前四種屬于DDZ型。下面簡要介紹一下直行程電動執行器(DKJ)和角行程電動執行器(DKZ)。

　　直行程與角行程電動執行器的作用是接收調節器或其它儀表送來的0~10，4~20毫安或1~5伏電壓的標準值流電信號，經執行器后變成位移推力或轉角力矩，以操作開關、閥門等，完成自動調節的任務。這兩種執行器以前都是由伺服放大器與執行機構兩大部分組成的。現在有機電一體智能化的結構，它們的結構、工作原理和使用方法都是相似的，區別僅在于，一個輸出位移(推力)，一個輸出轉角(力矩).夾式蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。對夾式蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。　　采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。　　

電動碟閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。　　

詳細介紹：

特點
1、對夾式電動蝶閥D971X-10采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、對夾式電動蝶閥D971X-10具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。 7、對夾式電動蝶閥D971X-10結構獨特，操作靈活，省力，方便

電動執行器相關參數：

SP系列精小型電動執行機構技術參數		閥體參數
電源	AC110、220、380V/DC24	公稱通徑	DN50～1200mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN0.6、1.0、1.6Mpa
任選功能	開關型、無源觸點型、閥位信號反饋型、智能調節型	閥軸材質	碳素鋼、304/316/316L不銹鋼
動作范圍	0～90°±5°	閥體材質	球墨鑄鐵、碳素鋼、合金鋼、不銹鋼
動作時間	9秒/15秒/30秒/60秒	閥板材質	球墨鑄鐵、碳素鋼、合金鋼、不銹鋼
環境溫度	-30°～80°	閥座密封	橡膠等
手動操作	附帶手柄操作	結構形式	中線對夾式
限位	電氣、機械二重限位	適用溫度	≤120℃
防護等級	IP-67(防爆外殼:ExdⅡ BT4)	適用介質	水、氣、油品及弱腐蝕性流體
輸入信號	輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V	特點	零泄漏、壽命長

三、D971X/D971F對夾式電動軟密封蝶閥特點：
1、密封材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
2、整體烤漆、能有效地防止銹蝕且只要更換閥座密封材料，就可用于不同介質。
3、本產品具有雙向密封效果，安裝時不受介質流向的影響，也不受空間位置的影響，可任意安裝。

四、D971X對夾式電動軟密封蝶閥主要技術參數

公稱通徑DN(mm)	50～1200
公稱壓力PN(MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃，氟橡膠：-20℃～180℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性等流體介質
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

五、D971X對夾式電動軟密封蝶閥主要零部件材料及制造標準：

零件名稱	材料	制造標準	GB/T122387-89
閥體	WCB、QT450-10、HT200、HT250	法蘭標準	GB9113-2000、GB17241.6-1998
蝶板	WCB、QT450-10、HT200、HT250	結構長度標準	GB12221-89
閥軸	2Cr13	檢驗標準	GB/T13927-92
密封圈	丁腈耐油橡膠
填料	柔性石墨

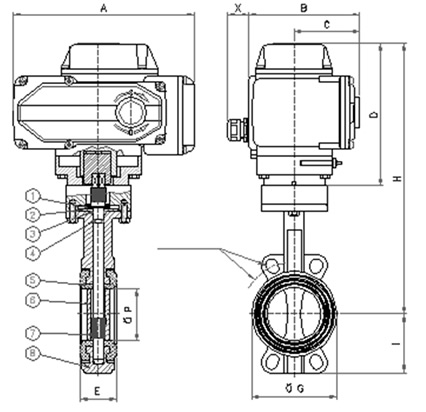

六、D971F/D971X-6/10/16對夾式電動軟密封蝶閥主要外形連接尺寸(單位：mm)

DN	L	H	H1	L1	L2	0.6MPa		1.0MPa		1.6MPa
DN	L	H	H1	L1	L2	D	Z-Фd	D	Z-Фd	D	Z-Фd
50	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	46	70	453	125	125	130	4-14	145	4-18	145	4-18
80	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	60	164	843	325	245	280	8-18	295	8-22	295	8-22
250	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	127	343	1226	546	481	600	20-22	620	20-26	650	20-33
600	154	413	1394	556	546	705	20-26	725	20-30	770	20-36
700	165	478	1534	556	546	810	24-26	840	24-30	840	24-36
800	190	525	1159	556	546	920	24-30	950	24-33	950	24-39
900	203	585	1748	706	617	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1805	706	632	1120	28-30	1160	28-36	1170	28-42
1200	254	755	2035	706	632	1340	32-33	1380	32-39	1390	32-48
