WFB 無密封自控自吸泵

上海希倫流體科技有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：WFB

更新時間：2019-11-19

瀏覽次數：4296

公司地址：上海市奉賢區四團鎮

13818833907 小胡(女士)

點擊查看聯系電話在線詢價

產品簡介

一、WFB無密封自控自吸泵概述WFB無密封自控自吸泵是的創產品，該產品具有耐溫耐壓、一次引流、終生自吸等多種功能。

公司簡介

上海希倫流體科技有限公司是一家集科研設計、機械制造、經濟貿易于一體的現代化泵閥科技制造企業。
公司嚴格按照ISO9001國際質量體系進行管理，嚴把質量關，始終致力于科技和管理的不斷創新，使企業走上了良性循環的規模化經營之路，公司擁有了一支專業的設計和技術研發隊伍，形成了一套完整的生產管理、質量和營銷管理體系，竭誠為廣大客戶提供優質的產品和完善的服務。
公司面對日趨激烈的市場競爭和全球經濟一體化的嚴峻考驗，始終堅持“以質取勝”的企業方針，恪守“以科技求發展、以質量求生存、以信譽求效益”企業理念，發揚“團結奮進，科技求新”企業精神，不懈努力，加倍奮斗，對產品進行不斷創新。
公司主要泵類產品有隔膜泵，真空泵，排污泵，多級泵，離心泵，自吸泵，旋渦泵，螺桿泵，磁力泵，油泵，管道泵，化工泵，氣壓罐，供水設備等，閥門類產品有隔膜閥，疏水閥，水力控制閥，球閥，電磁閥，排氣閥，過濾器，不銹鋼閥門，鍛鋼閥門，蝶閥，阻火器，呼吸閥，閘閥，截止閥，止回閥，平衡閥，針型閥，刀型閘閥，減壓閥，漿液閥等等。
公司產品被廣泛應用于工廠嚴重污染廢水排放、住宅區的污水排放、人防系統排水站、醫院、農田灌溉、印染、設備冷卻、食品、環保、化工、石油、制藥、采礦、造紙、電廠、污水排放、煤油加工工業、鋼鐵工業、造船工業、陶瓷工業、制革工業，以及城市污水處理廠排水系統，市政工程，建筑工地等行業。
現在的希倫奉行"以質量取勝、以合理價格、以供貨及時、及周到服務"的宗旨,不斷開拓,以技術為核心、視質量為生命、以客戶為朋友，竭誠為您提供性價比高的泵閥產品以及無微不至的服務。歡迎新老客戶來廠考察或來函電洽談業務，期望與您共創輝煌。

展開

產品說明

一、WFB無密封自控自吸泵概述

WFB無密封自控自吸泵是的首創產品，該產品具有耐溫耐壓、“一次引流”、“終生自吸”等多種功能。目前生產不銹鋼、鑄鋼等多種材質的系列整機，不同造型共一千余種規格。在電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦、民用建筑等行業中廣泛適用，深受用戶的好評。

二、WFB無密封自控自吸泵用途

WFB型無密封自控自吸泵密封可靠，采用無泄漏密封裝置，具體由動力密封和輔助密封組成。替代了傳統水泵的填料密封、機械密封，徹底解決了傳統密封的‘‘跑、冒、滴、漏’’等問題。是替代原長軸液下泵、潛水泵、潛污泵等理想產品。
WFB型無密封自控自吸泵廣泛適用于市政排污工程、河塘養殖、電力、化工、冶金、醫藥、食品、消防、環保、電鍍、凈水、市政、國防、紡織、造紙、采礦、建筑等行業。

三、WFB無密封自控自吸泵配套電機功率說明
為了合理的配套電機，我們借鑒發達國家的經驗，把水泵分為A、B、C三種工況等級，該樣本中的配套電機功率，是根據A級等級匹配的。您若在B、C級工況使用，可視具體情況，適當降低配套電機功率。
工況等級劃分如下：
A級工況條件是：連續運行，吸程、流量、揚程三項性能均需達標；
B級工況條件是：連續運行，三項性能只需兩項達標；
C級工況條件是：間隔運行，三項性能只需一項達標。

四、WFB無密封自控自吸泵結構說明及工作原理

　　WFB無密封自控自吸泵主要由泵體、葉輪、泵蓋、導葉、副葉輪、泵軸、連接架、電動空氣控制閥等部分組成。·該泵體內部由吸入室、儲液室、氣液分離室等部分組成。泵在正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，液體混合氣體在葉輪高速旋轉的離心力作用下經導葉拋入氣液分離室，由于流速突然降低，氣體與液體的比重不同，較輕的氣體從混合液中分離出來并被排出泵外，脫氣的液體重新進入工作腔與葉輪內部從吸入管路中吸入的空氣再次混合，在葉輪的旋轉的作用下，很快使泵體入口形成一定的真空度，從而達到自吸的目的。由于該泵具有獨特的排氣功能，因此該泵能輸送含有氣體的液體并無須安裝底閥。該泵配有“電動空氣控制閥”運行時，控制閥關閉，實現密封；停機后控制閥打開，破壞了吸入管路中的真空，防止停機后泵腔內的液體因缸吸作用而眾吸入管路流出，使泵腔內保存足夠的液體來繼續完成自吸過程，從而實現了“首次引流、自吸”。
注：如有特殊要求，請與我單位聯系，本單位將竭誠為您設計制造(wFB系列泵)

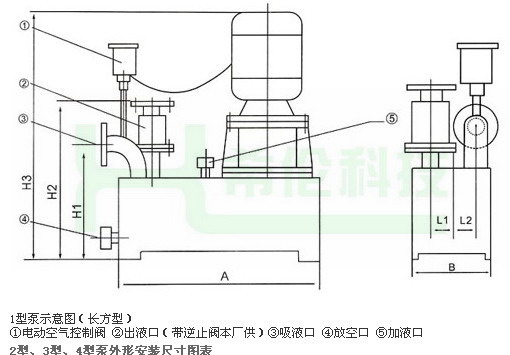

五、WFB無密封自控自吸泵1型、2型外形安裝尺寸圖

規格型號	安裝尺寸（mm）				外形尺寸（mm）
規格型號	H1	H2	L1	L2	A	B	H3
16WFB-A	300	480	60	65	460	280	700
32WFB-A	300	480	60	70	480	280	720
40WFB-A、A（1-3）	320	510	70	75	580	320	750
52WFB-A、B1、B2、BD、E2	340	530	80	75	580	340	780
50WFB-A（1-3）、B3、C2	340	530	80	75	580	340	740
50WFB-B、C、C1、E1	460	550	85	75	660	450	1100
65WFB-A、A1、B1、BD、E2、F（2-3）	360	540	80	75	600	350	770
65WFB-A2、C2	340	530	80	75	580	340	770
65WFB-B、C、C1	480	580	90	75	670	380	1120

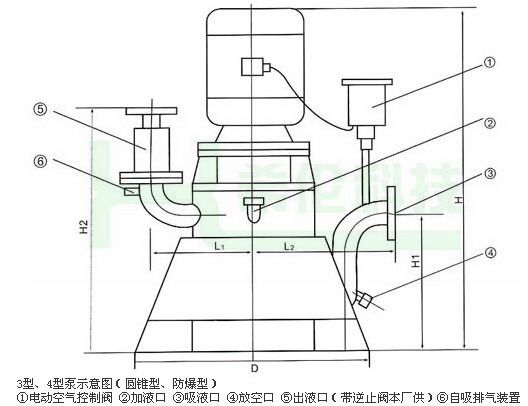

六、WFB無密封自控自吸泵2型、3型、4型、6型泵外形安裝尺寸圖表

規格型號	安裝尺寸（mm）				外形尺寸（mm）
規格型號	H1	H2	L1	L2	A	B
16WFB-A	250	450	185	220	680	450
32WFB-A	280	475	190	230	700	460
40WFB-A、A（1-3）	320	550	240	300	740	550
50WFB-A、B1	370	590	290	320	800	580
50WFB-A（1-3）、B3、C2	320	550	240	300	740	550
50WFB-B、C、C1、E1	420	700	280	380	1080	640
50WFB-B2、BD、E2	320	550	240	300	760	550
65WFB-A、A1、BD、E2、F（2-3）	370	610	300	340	850	580

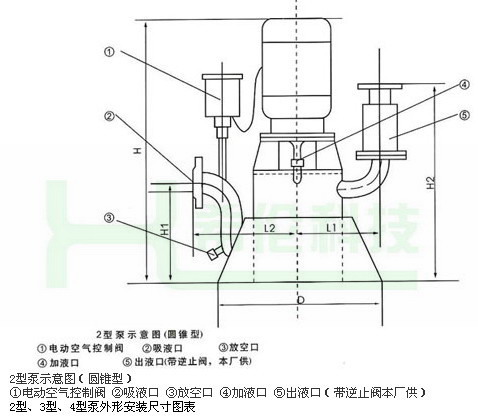

七、WFB無密封自控自吸泵2型、3型、4型、6型泵外形安裝尺寸圖

規格型號	安裝尺寸（mm）				外形尺寸（mm）
規格型號	H1	H2	L1	L2	H	D
65WFB-A2、C2	320	580	250	300	740	550
65WFB- B、C、C1、E1	420	700	320	380	1120	640
80WFB-A、B、C1、E（1-2）、F（2-3）	420	700	320	380	1140	640
80WFB-AD	400	680	320	380	800	600
80WFB-BD、CD、CD（1-2）、C2、E3	420	700	320	380	1120	640
80WFB-C	420	700	320	380	1140	640
100WFB-B2、BD、E2	420	720	350	420	1140	640
100WFB- E（2-3）、F（2-3）	420	720	350	420	1140	640
100WFB-AD、C3	400	700	300	340	1080	600
,	420	720	350	420	1140	640
100WFB-B	420	720	350	420	1140	640
100WFB-C、C1	470	800	390	450	1180	700
100WFB-E1	520	850	390	450	1250	700
125WFB-A	630	1020	430	600	1580	900
125WFB-A1	570	960	430	500<, /DIV>	1450	850
125WFB-A2、AD、AD1、B3、C3	470	780	400	460	1180	650
125WFB-B1	630	1020	430	600	1580	950
125WFB-B2、E2	470	780	400	460	1180	650
125WFB-C2、E、E1	470	780	420	490	1240	700
150WFB-A、B1、C2	550	890	450	500	1450	750
150WFB-AD	550	890	520	590	1420	800
150WFB-B、BD	550	890	450	550	1450	800
150WFB-B2	550	890	550	630	1550	950
150WFB-C、C1	550	890	550	630	1480	950
150WFB-C3	480	800	410	450	1240	700
200WFB-AD、BD1	680	1160	600	650	1450	1000
200WFB-AD3	680	1000	450	550	1300	850
200WFB-AD（1-2）、BD2	680	1160	600	650	1280	1000
200WFB-BD、CD（1-2）	680	1160	600	650	1280	1000
200WFB-CD、C	680	1160	700	750	1800	1000
250WFB-AD、CD	700	1180	700	750	1360	1000
250WFB-AD1	700	1200	700	750	1300	1000
250WFB-AD（2-3）、BD、BD（1-2）、B、CD（2-3）	700	1180	740	790	1560	1000
250WFB-CD1、C	820	1150	520	580	1780	1000
300WFB-AD、AD1、AD3	780	1250	740	790	1580	1000
300WFB-AD2、A、B、BD（1-3）、CD、CD1、C	780	1320	760	820	1900	1100
300WFB-CD（2-3）	1100	1300	560	650	1950	1100
350WFB-AD、AD3	860	1480	850	950	1800	1100
350WFB-AD（1-2）、AD4、B、BD3、ED、ED1、A、A1、ED3	860	1480	950	1050	1900	1100
350WFB-BD（1-2）、CD、CD（1-3）、ED2	860	1480	1000	1050	2100	1250
400WFB-AD、AD（1-3）	920	1680	1050	1150	2200	1100
400WFB-BD、BD1、CD、CD（1-3）	920	1680	1050	1150	2200	1100
400WFB-BD（2-3）	920	1680	1100	1200	2500	1400
450WFB-AD	1000	1800	1100	1200	2600	1300
450WFB-BD	1000	1800	1100	1200	2300	1100
450WFB-CD、CD（1-2）	1000	1800	1100	1200	1700	1100
500WFB-AD、AD1、BD（1-2）	1250	2200	1240	1340	2500	1200
500WFB-BD	1250	2200	1280	1380	2500	1400
600WFB-AD（2-3）、CD	1500	2500	1400	1600	2800	1600
600WFB-AD1、BD1、CD1	1500	2500	1500	1750	3000	1800
600WFB-AD、BD	1500	2500	1400	1600	2200	1400
800WFB-AD	1800	2800	1600	1800	2800	2000
800WFB-BD、BD2、CD	1800	2800	1600	1800	3200	2000
800WFB-BD1	1800	2800	1600	1800	3400	2000

八、WFB無密封自控自吸泵5型泵外形安裝尺寸圖表

規格型號	安裝尺寸（mm）				外形尺寸（mm）
規格型號	H1	H2	L1	L2	A	B	H3
16WFB-A	370	550	60	65	460	340	1000
32WFB-A	370	550	60	70	480	340	1000
40WFB-A、A（1-3）	390	580	70	75	580	380	1000
50WFB-A、B1、B2、BD、E3	410	600	80	75	580	400	1000
50WFB-A（1-3）、B3、C2	410	600	80	75	580	400	1000
50WFB-B、C、C1、E1	530	620	80	75	660	610	1000
65WFB-A、A1、B1、BD、E2、F（2-3）	430	610	80	75	600	410	1000
65WFB-A2、C2	410	600	80	75	580	400	1000
65WFB-B、C、C1	550	650	90	95	670	440	1000

九、WFB無密封自控自吸泵故障及排除方法

故障	故障原因	排除辦法
電機不傳	1、電機已損壞； 2、電源不通；	1、修復或更換電機；2、檢查接通電源
水泵不出液	1、引流量不足；	逐一檢查，針對排除。
	2、吸液端某只法蘭、閥門或管路某處大量漏氣；
	3、引流口或放空口拼帽不緊，或拼帽內沒有墊圈；
	4、容器或液池內無液。
流程、揚程(壓力)不達標	1、電壓過低，額定轉速達不到；	逐一檢查，針對排除。
	2、電機反轉；
	3、底部濾網堵塞，過流不足；
	4、吸液端某只法蘭、閥門或某處管路慢性漏氣，影響水泵真空度；
	5、容器或液池內液量太少，時而吸進空氣。
電機與水泵	1、啟動瞬間滲漏，正常運行后現象消失；	1、引流液灌注過滿。不屬故障；
連接部位滲漏	2、運行時一直滲漏(可能是密封裝置已損壞，或實際揚程、壓力與該水泵參數差異大)。	2、檢查密封裝置是否損壞．重新計算實際工作壓力是否超過該泵規定參數；如密封裝置已損壞，請考慮修理或更換；如壓力參數差異過大，請考慮重新選型或調整實際工作壓力。

故障	故障原因	排除辦法
自控狀態水泵不能啟動	1、某只傳感器接觸不良；	1、恢復傳感器良好接觸；
	2、傳感器上、下限或上、下端安裝顛倒；	2、正確安裝傳感器．請參考“安裝、操作示意圖”(一)或(三)；
	3、電機或保險絲已損壞；	3、修復電機或保險絲；
	4、容池內無液，傳感器不作用。	4、檢查池液情況。
水泵不能自動停車	1、某只傳感器已損壞，產生誤動作；	1、更換已損壞魄傳感器；
水泵不能自動停車	2、液體中有顆粒卡塞傳感器浮球，迫使其誤動作。	2、沖洗傳感器浮球，使其恢復靈活。
自動與手動無法轉換	1、某只按鈕己損壞。	更換已損壞的按鈕
自動與手動無法轉換	1、某只按鈕己損壞。	更換已損壞的按鈕
手動狀態水泵不能啟動	1、手動按鈕己損壞；2、電機或保險絲已損壞。	1、更換已損壞的手動按鈕；
手動狀態水泵不能啟動	1、手動按鈕己損壞；2、電機或保險絲已損壞。	2、修復電機或保險絲。
連接管漏氣，水泵不能形成真空，不吸液	1、控制閥和水泵連接的絲扣不緊或使用時間較長，腐蝕松動，造成漏氣。	1、在連接絲扣上增加密封膠帶，使之不漏氣或更換已腐蝕的連接管；
	2、密封墊老化，活塞封閉不嚴。	2、更換密封墊片；
		3、將控制閥兩側螺絲松開，調節密封墊片的間隙至合適位置，再將螺絲固定。

十、WFB無密封自控自吸泵訂貨說明

1.產品名稱，2.產品型號，3.產品規格，4.產品材質，5.產品流量，6.產品揚程，7.使用介質，8.如果使用單位已經選擇型號規格請與我公司直接訂貨。
歡迎您訪問我們的網站【http://www.xlltkj.com/ 】,如有任何疑問.您可致電給我們,我們一定會盡心盡力為您提供優質的服務。
以上價格僅供參考，以來電咨詢為準
