QBY 工程塑料氣動隔膜泵

上海希倫流體科技有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：QBY

更新時間：2019-11-19

瀏覽次數：2690

公司地址：上海市奉賢區四團鎮

13818833907 小胡(女士)

點擊查看聯系電話在線詢價

產品簡介

一、QBY工程塑料氣動隔膜泵工作原理　　在氣動隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿7將兩塊隔膜結成一體，壓縮空

公司簡介

上海希倫流體科技有限公司是一家集科研設計、機械制造、經濟貿易于一體的現代化泵閥科技制造企業。
公司嚴格按照ISO9001國際質量體系進行管理，嚴把質量關，始終致力于科技和管理的不斷創新，使企業走上了良性循環的規模化經營之路，公司擁有了一支專業的設計和技術研發隊伍，形成了一套完整的生產管理、質量和營銷管理體系，竭誠為廣大客戶提供優質的產品和完善的服務。
公司面對日趨激烈的市場競爭和全球經濟一體化的嚴峻考驗，始終堅持“以質取勝”的企業方針，恪守“以科技求發展、以質量求生存、以信譽求效益”企業理念，發揚“團結奮進，科技求新”企業精神，不懈努力，加倍奮斗，對產品進行不斷創新。
公司主要泵類產品有隔膜泵，真空泵，排污泵，多級泵，離心泵，自吸泵，旋渦泵，螺桿泵，磁力泵，油泵，管道泵，化工泵，氣壓罐，供水設備等，閥門類產品有隔膜閥，疏水閥，水力控制閥，球閥，電磁閥，排氣閥，過濾器，不銹鋼閥門，鍛鋼閥門，蝶閥，阻火器，呼吸閥，閘閥，截止閥，止回閥，平衡閥，針型閥，刀型閘閥，減壓閥，漿液閥等等。
公司產品被廣泛應用于工廠嚴重污染廢水排放、住宅區的污水排放、人防系統排水站、醫院、農田灌溉、印染、設備冷卻、食品、環保、化工、石油、制藥、采礦、造紙、電廠、污水排放、煤油加工工業、鋼鐵工業、造船工業、陶瓷工業、制革工業，以及城市污水處理廠排水系統，市政工程，建筑工地等行業。
現在的希倫奉行"以質量取勝、以合理價格、以供貨及時、及周到服務"的宗旨,不斷開拓,以技術為核心、視質量為生命、以客戶為朋友，竭誠為您提供性價比高的泵閥產品以及無微不至的服務。歡迎新老客戶來廠考察或來函電洽談業務，期望與您共創輝煌。

展開

產品說明

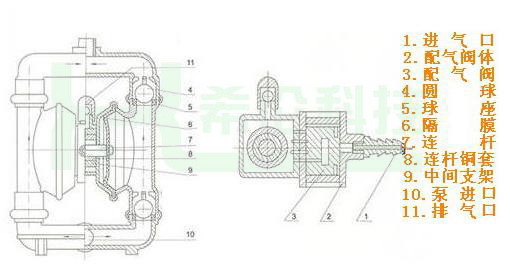

一、QBY工程塑料氣動隔膜泵工作原理

　　在氣動隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿7將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

二、QBY工程塑料氣動隔膜泵適用介質及用途

1.QBY工程塑料氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.四氟氣動油漆泵吸油漆、樹膠、顏料。
3.氣動打膠泵吸粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.工程塑料氣動濃漿泵吸油井鉆好后，用泵吸沉積物及灌漿。
6.工程塑料氣動涂料泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.工程塑料氣動上料泵吸啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.氣動泥漿泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.耐腐蝕氣動隔膜泵吸各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
12.耐酸堿氣動隔膜泵吸各種強酸、強堿、強腐蝕液體。
13.防爆氣動隔膜泵各種劇毒、易燃、易揮發液體。
14.各種橡膠漿。
15.各種高溫液體zui高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置

三、QBY工程塑料氣動隔膜泵性能參數

名稱	型號	進出口徑（mm）	流量（m3/h）	揚程（m）	吸程（m）	zui大允許通過顆粒 φ（mm）	zui大供氣壓（kgf/cm2）	zui大空氣消耗量（m3/min）
工程塑料氣動隔膜泵	QBY-10	10	0.8	50	5	1	2-7	0.3
	QBY-15	15	1	50	5	1	2-7	0.3
	QBY-25	25	2.4	50	7	2.5	2-7	0.6
	QBY-40	40	8	50	7	4.5	2-7	0.6
	QBY-50	50	12	50	7	8	2-7	0.9
	QBY-65	65	16	50	7	8	2-7	0.9
	QBY-80	80	24	50	7	10	2-7	1.5
	QBY-100	100	30	50	7	10	2-7	1.5

四、QBY工程塑料氣動隔膜泵安裝尺寸

型號	A	B	C	D	E	H1	H2	H3	H	螺紋式	法蘭式
型號	A	B	C	D	E	H1	H2	H3	H	NPT/RC	D1	D2	D3	D	n	d
QBY-10	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-15	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-25	236	145	381	248	12	46	344	18	412	1	-	-	-	-	-	-
QBY-40	236	145	381	248	12	46	344	18	412	1 1/2	-	-	-	-	-	-
QBY-50	320	220	518	347	14	50	521	27	609	2	84	50	125	165	4	18
QBY-65	320	220	518	347	14	50	521	27	609	2 1/2	84	50	125	165	4	18
QBY-80	360	240	634	455	18	96	696	50	842	3	118	80	160	200	8	18
QBY-100	360	240	634	455	18	96	696	50	842		118	80	160	200	8	18

五、QBY工程塑料氣動隔膜泵故障解決方法

　（一）、泵在運轉但流量過低
       1 、檢查泵體是否有空蝕斑象，調整壓縮空氣的進口壓力。降低泵體的運轉速度來調整粘度和濃度較大的液體。
　　2 、檢查閥球是否被卡住。如果輸送的液體與閥球材質不相吻合。閥球將會脹大。請更換合適材質的閥球與閥座。　　         3 、請檢查入口管道是否被堵塞。
　（二）、氣動氣動隔膜泵無法啟動或動作緩慢
1、檢查過濾、調壓和潤滑裝置和空氣入口過濾網是否被堵塞。
　　2、檢查氣閥是否被雜質卡住，請將氣閥拆下并清洗干凈，查看氣閥內的活塞是否有劃傷的痕跡。如果活塞表面光亮而不黑純，表示已磨損需要更換活塞和“O”型環。傷的痕跡。如果活塞表面光亮而不黑純，表示已磨損需要更換活塞和“O”型環。請重新更換新品
　　3、檢查主軸和“O”型環是否有刮傷、磨損和壓扁的痕跡，如有損壞請更換。
（三）、液體從氣室排出口漏出
1 、請檢查隔膜是否破裂。
   　　2 、檢查隔膜是否正確安裝和鎖緊。
　（四）、出口液休中含有大量氣泡
1 、請檢查隔膜是否破裂。
　　2 、檢查泵體和管路是否泄漏。

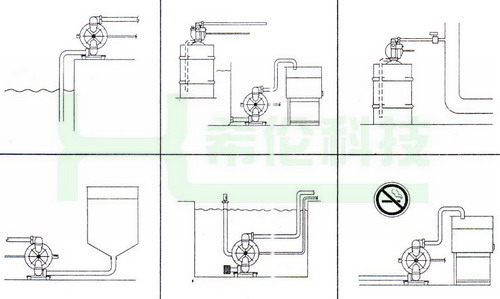

六、QBY工程塑料氣動隔膜泵安裝方式

七、QBY工程塑料氣動隔膜泵使用注意事項
1.本泵振動極其輕微，一般情況可不裝底腳螺栓。
2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
