產品簡介

YG單級單吸管道離心油泵簡介A、管道油泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外觀緊湊美

公司簡介

上海希倫流體科技有限公司是一家集科研設計、機械制造、經濟貿易于一體的現代化泵閥科技制造企業。
公司嚴格按照ISO9001國際質量體系進行管理，嚴把質量關，始終致力于科技和管理的不斷創新，使企業走上了良性循環的規模化經營之路，公司擁有了一支專業的設計和技術研發隊伍，形成了一套完整的生產管理、質量和營銷管理體系，竭誠為廣大客戶提供優質的產品和完善的服務。
公司面對日趨激烈的市場競爭和全球經濟一體化的嚴峻考驗，始終堅持“以質取勝”的企業方針，恪守“以科技求發展、以質量求生存、以信譽求效益”企業理念，發揚“團結奮進，科技求新”企業精神，不懈努力，加倍奮斗，對產品進行不斷創新。
公司主要泵類產品有隔膜泵，真空泵，排污泵，多級泵，離心泵，自吸泵，旋渦泵，螺桿泵，磁力泵，油泵，管道泵，化工泵，氣壓罐，供水設備等，閥門類產品有隔膜閥，疏水閥，水力控制閥，球閥，電磁閥，排氣閥，過濾器，不銹鋼閥門，鍛鋼閥門，蝶閥，阻火器，呼吸閥，閘閥，截止閥，止回閥，平衡閥，針型閥，刀型閘閥，減壓閥，漿液閥等等。
公司產品被廣泛應用于工廠嚴重污染廢水排放、住宅區的污水排放、人防系統排水站、醫院、農田灌溉、印染、設備冷卻、食品、環保、化工、石油、制藥、采礦、造紙、電廠、污水排放、煤油加工工業、鋼鐵工業、造船工業、陶瓷工業、制革工業，以及城市污水處理廠排水系統，市政工程，建筑工地等行業。
現在的希倫奉行"以質量取勝、以合理價格、以供貨及時、及周到服務"的宗旨,不斷開拓,以技術為核心、視質量為生命、以客戶為朋友，竭誠為您提供性價比高的泵閥產品以及無微不至的服務。歡迎新老客戶來廠考察或來函電洽談業務，期望與您共創輝煌。

展開

產品說明

一、YG單級單吸管道離心油泵簡介

A、管道油泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外觀緊湊美觀，占地面積小，建筑投入低。
B、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合鑫材質，耐磨密封，能有效地處長機械密封的使用壽命。
C、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平衡，振動小、噪音低。
D、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

二、YG單級單吸管道離心油泵結構特點

1、可以不建泵房，在室外工作。
2、進出口法蘭在同一中心線上，可直接安裝在管道上，立式結構機泵一體，占地面積小，安裝方便。
3、采用優質機械密封，軸端無泄漏，有效地減少了泵房的油氣含量，改善了工作環境，提高泵高工作的安全可
靠性。
4、關鍵零部件選用優質新型材料，根據輸送介質的腐蝕性和溫度要求，提高了泵的工作可靠性和使用壽命。
5、選用防爆等級為dIIBT4的EX防爆電動機，具有優良的防爆性能。

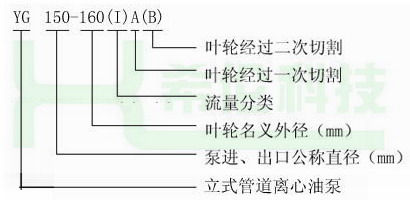

三、YG單級單吸管道離心油泵型號含義

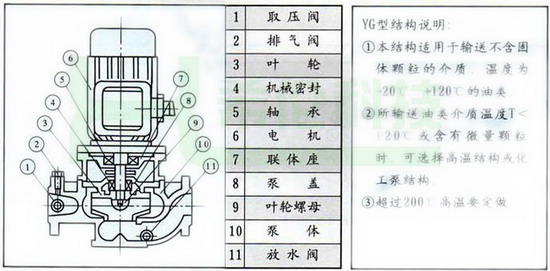

四、YG單級單吸管道離心油泵結構圖

五、YG單級單吸管道離心油泵性能參數

管道油泵性能表一、二、表三、表四、表五、表六、表七、表八、表九

型號	流量		揚程	效率	轉速	電機功率	汔蝕余量	重量
	m3/h	L/s	(m)	(%)	r/min	kw	NPSH/r	(kg)
80-100	35	9.72	13.8	67	2900	3	3	63
	50	13.9	12.5	73
	65	18.1	10	70
80-100A	31.3	8.7	11	66	2900	2.2	3	54
	44.7	12.5	10	72
	58	16.1	8	69
80-125	35	9.72	22	67	2900	5.5	3	99
	50	13.9	20	72.5
	65	18.1	17	70
80-125A	31.3	8.7	17.5	66	2900	4	3	79
	45	12.5	16	71
	58	16.1	13.6	69
80-160	35	9.72	35	63	2900	7.5	3	105
	50	13.9	32	71
	65	18.1	28	70
80-160A	32.7	9.1	30.6	62	2900	5.5	3	105
	46.7	13	28	70
	61	16.9	24	69
80-160B	30.3	8.4	26	69	2900	4	3	98
	43.3	12	24
	56.3	15.6	21
80-200	35	9.72	53.5	55	2900	15	3	175
	50	13.9	50	67
	65	18.1	46	68
80-200A	32.8	9.1	47	54	2900	11	3	165
	47	13.1	44	66
	61	16.9	40	67
80-200B	30.5	8.5	40.6	65	2900	7.5	3	115
	43.5	12.1	38
	56.6	15.7	33.4
80-250	35	9.72	83	52	2900	22	3	240
	50	13.9	80	59
	65	18.1	72	60
80-250A	32.5	9	73	52	2900	18.5	3	210
	46.7	13	70	59
	61	16.9	63	60
80-250B	30	8.3	62	58	2900	15	3	185
	43.3	12	60
	56	15.6	54
80-315	35	9.72	128	43	2900	37	3	355
	50	13.9	125	54
	65	18.1	122	57
80-315A	32.5	9	112.6	43	2900	30	3	340
	46.5	12.9	110	54
	60.5	16.8	107.4	57
80-315B	31	8.6	102.5	53	2900	30	3	340
	44.5	12.4	100
	58	16.1	98
80-315C	29	8.1	98	51	2900	22	3	275
	41	11.4	85
	53.6	14.9	83
80-350	35	9.72	146	55	2900	55	3	570
	50	13.9	150	66
	65	18.1	142	67
80-350A	31	8.6	138.4	65	2900	45	3	470
	44.5	12.4	142
	58	16.1	134.8
80-350B	29	8.1	131.4	63	2900	37	3	440
	41	11.4	135
	53.6	14.9	127.8
80-100(I)	70	19.4	13.6	66	2900	5.5	4.5	108
	100	27.8	12.5	76
	130	36.1	11	75
80-100(I)A	62.6	17.4	11	64	2900	4	4.5	87
	89	24.7	10	74
	116	32.2	8.8	74
80-125(I)	70	19.4	23.5	70	2900	11	4.5	163
	100	27.8	20	76
	130	36.1	14	65
80-125(I)A	62.6	17.4	19	68	2900	7.5	4.5	113
	89	24.7	16	74
	116	32.2	11	65
80-160(I)	70	19.4	36.5	70	2900	15	4.5	184
	100	27.8	32	76
	130	36.1	24	65
80-160(I)A	65.4	18.2	32	68	2900	11	4.5	174
	93.5	26	28	74
	121.6	33.8	21	67
80-160(I)B	60.6	16.8	72	72	2900	7.5	4.5	174
	86.6	24.1	24
	112.5	31.3	18
80-200(I)	70	19.4	54	65	2900	22	4	251
	100	27.8	50	74
	130	36.1	42	73
80-200(I)A	65.4	18.2	47.5	67	2900	18.5	4	220
	93.5	26	44	73
	121.6	33.8	37	72
80-200(I)B	61	16.9	41	71	2900	15	4	198
	87	24.2	38
	113	31.4	32
80-250(I)	70	19.4	87	62	2900	37	4	330
	100	27.8	80	69
	130	36.1	68	68
80-250(I)A	65.4	18.2	76	61	2900	30	4	315
	93.5	26	70	68
	121.6	33.8	59.5	67
80-250(I)B	61	16.9	65	66	2900	22	4	315
	87	24.2	60
	113	31.4	51
80-315(I)	70	19.4	132	55	2900	75	4	675
	100	27.8	125	66
	130	36.1	114	67
80-315(I)A	66.5	18.5	119	55	2900	55	4	535
	95	26.4	113	66
	123.6	34.3	103	67
80-315(I)B	63	17.5	106.6	65	2900	45	4	420
	90	25	101
	117	32.5	92
80-315(I)C	58	16.1	90	63	2900	37	4	366
	82	22.8	85
	107	29.7	76

六、YG單級單吸管道離心油泵安裝說明

1、安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。
2、安裝時管道重量不應加在水泵上，以免使泵變形。
3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
4、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。
5、安裝后撥動泵軸，葉輪應無磨擦聲或卡死現象，泵則應將泵拆開檢查原因。
6、泵分硬性聯接安裝和柔性聯接安裝兩種（見聯接方式）。

七、YG單級單吸管道離心油泵訂貨要求

1.產品名稱，2.產品型號，3.產品規格，4.產品材質，5.產品流量，6.產品揚程，7.使用介質，8.如果使用單位已經選擇型號規格請與我公司直接訂貨。
