一、XD型旋片式真空泵的產品介紹：

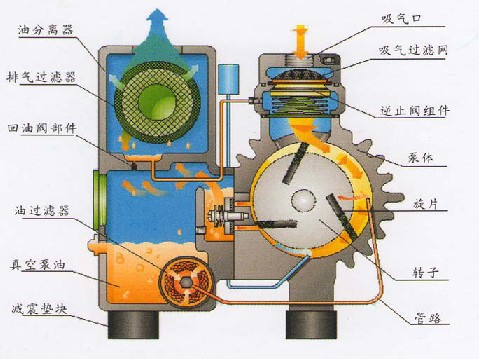

１、XD型旋片式真空泵均為單級油封式旋片式真空泵，是獲得真空的基本設備，工作原理如圖1所示。
２、XD型旋片式真空泵吸氣口安裝有金屬絲網的粗過濾器。能防止固體的外來塵粒吸入泵腔。油分離器內安裝有油氣分離效果的排氣過渡器。停泵時，內置于吸氣口的吸氣閥使泵與被抽系統隔離，防止泵油返入被抽系統。泵由空氣冷卻。XD型旋片式真空泵所有的泵均由直聯的電動機通過彈性聯軸器驅動。

二、XD型旋片式真空泵適用范圍：

１、XD型旋片式真空泵適用于密閉系統的抽真空使用。如真空包裝、真空成形、真空吸引。
２、入口壓力范圍：100Pa~100000 Pa，超出此范圍工作真空泵排氣口將有油霧產生。XD型旋片式真空泵工作環境溫度和吸入氣體溫度應在5℃~40℃之間。
３、XD型旋片式真空泵不能抽除水或其它液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。
４、一般供應的電動機不防爆，如要求防爆或其它特殊要求時電動機必須符合相關的標準。

XD-010單級旋片式真空泵安裝及外形圖

XD-020單級旋片式真空泵安裝及外形圖

XD-040單級旋片式真空泵安裝及外形圖

XD-063單級旋片式真空泵安裝及外形圖

XD-100單級旋片式真空泵安裝及外形圖

XD-160單級旋片式真空泵安裝及外形圖

XD-250單級旋片式真空泵安裝及外形圖

三、XD型旋片式真空泵的技術參數：

型號及參數	XD-010	XD-016	XD-020	XD-025	XD-040	XD-063	XD-100	XD-160	XD-250
抽氣速率(m3/h)	10	16	20	25	40	63	100	160	250
權限壓力(Pa)	2ⅹ10²
時機功率(kw)	0.37	0.37	0.75	0.75	1.1	1.5	3	4	7.5
泵轉速(轉/分)	1440	1440	2800	2800	1440	1440	1440	1440	1440
裝油量(L)	0.5	0.5	0.5	1	1.5	2	4	9	9
吸氣口尺寸	G½	G½	G½	G1¼	G1¼	G1¼	G1¼	G2	G2½
泵重量(kg)	16	18	19	19	60	22	115	145	200
電壓(V)	380/220	380/220	380/220	380/220	380/220	380	380	380	380

四、XD型單級旋片式真空泵的結構說明：

五、XD型單級旋片式真空泵的曲線圖：

七、XD型單級旋片式真空泵的安裝操作：

1、XD型單級旋片式真空泵的安裝
　　XD型單級旋片式真空泵應水平安放。同于泵運轉時幾乎沒有振動一般可不固定。XD單級旋片式真空泵底部減振墊塊上有公制螺孔用以固定泵，不要在地面上推拉泵，以免損壞減振墊塊。
　　為保證XD單級旋片式真空泵得到良好的冷卻，泵冷卻空氣進風口和出風口應距周圍物體30cm以上。為便于維修，建議在XD單級旋片式真空泵進氣口和排氣口前留0．4m的空隙。為方便放油可安裝帶放油盤的底座。
XD單級旋片式真空泵發運的泵不帶油。安裝后，通過加油口緩慢注入所規定的真空泵油（見維護5．1）到油窗高度的3/4處。

2、XD型單級旋片式真空泵的電氣連接
　　XD單級旋片式真空泵電氣接線必須由專業電工進行。應使用適當的電動機過載保護裝置。
　　單相220V50HZ的真空泵，必須保證電壓為220V±10%范圍內工作，如電壓低于220V，必須配交流電力穩壓器。不要常時間在低壓和高壓下工作，以免損壞電機。
　　XD單級旋片式真空泵三相異步電動機接線完成后必須核對電動機旋向。電動機正確旋向為：從電動機尾部風扇端看電動機具軸的旋向為逆時針方向。
　　XD單級旋片式真空泵檢查旋向時，吸氣口應打開或用橡膠板（厚度4mm以上）完全蓋住吸氣口，接通電源2~3秒。旋向正確的話，將在吸氣口感到強大的吸力或橡膠板被告緊緊吸住。如反向則對調三根電源線的中的任意二根。
　　注：XD單級旋片式真空泵長時間在錯誤旋向下運轉，將損壞。

3、XD型單級旋片式真空泵的系統連接
　　XD單級旋片式真空泵進氣管截而尺寸應不小于吸氣口尺寸且盡可能短。螺紋連接處用樂泰515或鐵弗龍帶進行真空密封。
　　如被抽氣體中含有灰塵雜時必須在泵進氣端安裝塵土過濾器。如有必要可接管排氣，排氣管應向下傾斜。

4、XD型單級旋片式真空泵的起動
　　確定油位后可起動XD單級旋片式真空泵。一次起動和每一次改變接線以后都必須核對旋向后方可起動XD旋片式真空泵。

5、XD型單級旋片式真空泵的運轉
　　正常工作之前，宜關閉進氣管閥門，使泵在限壓力狀態下運轉15分鐘以上，這樣能有效地抽除氣體中的水蒸汽。電動機不宜頻繁啟動（宜低于6次/小時），在斷續循環工作時建議在泵進氣管道上安裝電磁閥，在非工作階段關閉電磁閥使泵在限　　壓力狀態下工作，這樣電動機消耗的功率不多，但能有效地保護真空泵。
　　注：1．正常運轉時油分離器、泵休、泵蓋等處表面溫度將超過70℃，勿用手觸摸。
　　　　2．XD單級旋片式真空泵運轉時不能加油。

6、XD型單級旋片式真空泵的限壓力測量
　　XD型單級旋片式真空泵限壓力應直接在泵吸氣口用壓縮式真空計測量。泵次使用、長期擱置后使用、換新油后使用都應封閉進氣口至少運轉1小時以后，使XD旋片式真空泵達到工作溫度和泵油充分脫氣后測量限壓力。

八、XD型單級旋片式真空泵的維護：

5．1XD型單級旋片式真空泵的真空泵油
　　XD單級旋片式真空泵一般應使用符合SH0528-92標準規定的XD單級旋片式真空泵油。環境溫度在10℃~40℃時ISO~VG100粘度等級的XD單級旋片式真空泵油。環境溫度在0℃~10℃時使用ISO~VG32粘度等級的真空泵油。真空泵運轉時必須保證油位在油窗高度的1/2-4/5處。應經常檢查油位和油的污染情況（建議每周一次）。如油位過低應停XD單級旋片式真空泵加入合適的真空泵油至油窗高度的4/5處。如果油被污染油將發黑、乳化、變稠、應及時換油。
5．2XD型單級旋片式真空泵的更換真空泵油及油過濾器
　　XD旋片式真空泵建議泵一次工作滿150小時后換油。以后每工作500小時換油。換油同時，應更換油過濾器。如果油受污染發黑、乳化、變稠應及時換油。并在加入新油之前清洗泵。
清洗，換油步驟：
　　1、停XD單級旋片式真空泵將熱油放掉。
　　2、旋上放油塞運轉5~10秒。
　　3、將油放盡。
　　4、注入清洗用油（32號普通機械油）到油窗高度的3/4處。
　　5、運轉XD旋片式真空泵5~10分鐘。
　　6、停泵，將油放掉。如油尚不能達到要求，重復4、5步驟。
　　7、旋上放油塞運轉5~10鈔。
　　8、將油放盡。
　　9、注入規定的新XD單級旋片式真空泵油。
5．3XD型單級旋片式真空泵的更換排氣過濾器
　　如果泵溫明顯升高、電動機電流達到或超過額定電流，泵排氣口有油煙產生，則應檢查排氣過濾器是否堵塞，如堵塞，應及時更換?？稍诒眉佑涂滋幇惭b排氣壓力表，檢查過濾器是否堵塞。當壓力超過0．6bar（表壓力）時更換排氣過濾器。
5．4XD型單級旋片式真空泵的清洗吸氣過濾網
　　吸氣濾網應保持清潔，以免抽速下降。
5．5XD型單級旋片式真空泵的貯藏
　　如果泵長期擱置不用，應將油放盡并清洗泵，然后注入規定的新油放置在干燥場所。
5．6XD型單級旋片式真空泵其它
　　A．用戶如需訂購維修備件，請告知XD旋片式真空泵的型號和機號。泵的型號和機號可在泵的銘牌上找到。
　　B．因有些維護修理工作需要一定的專業知識，設備和專用工具，詳情請與制造廠聯系。
　　C．泵搬運中應確保無油。不能撞擊油管，油過濾器等物。

九、XD型單級旋片式真空泵的故障排除：

故障現象	XD單級旋片式真空泵產生原因	XD單級旋片式真空泵解決方法
1．XD旋片式真空泵不能啟動	1．電機接線有誤；電壓過低 2．泵或電機卡住 3．環境溫度低于5℃油粘度大	1．重新接線；核對電壓 2．除卻電機風扇罩試轉泵和電機找出泵或電機故障 3．加油前先將油加熱至30℃左右
2．XD旋片式真空泵達不到規定的限壓力	1．泵油中有可凝物或氣體 2．測量方法或儀器不正確 3．用錯油或油被污染 4．油封滲漏 5．管路密封不嚴密 6．油箱內油量不足 7．進氣口濾網堵塞 8．進氣管道過長或過窄 9．葉片卡住或嚴重磨損 10．泵體磨損 11．“O”形圈變形老化 12．吸氣閥失效	1．封閉進氣口運轉60分鐘 2．使用正確的測量方法或儀器 3．換規定的新油 4．調換油封 5．檢查管路連接處密封情況清除泄漏 6．檢查油位 7．清潔進氣口濾網 8．使用粗而短的進氣管道 9．調換葉片 10．送生產廠家修復或更換 11．調換“O”型密封圈 12．檢查吸氣閥動作是否靈活
3．XD旋片式真空泵啟動電流或工作電流很大	1．油劣化 2．排氣過濾器堵塞 3．環境溫度低于5℃	1．換規定的新油 2．調換排氣過濾器 3．提高環境溫度
4．XD旋片式真空泵油消耗大排氣有油霧油滴	1．泵油太多 2．排氣過濾器安裝位置不正或過濾器材料破裂 3．排氣過濾器堵塞 4．回油閥失效、回池管塞堵	1．放去過多的油 2．重新安裝排氣過濾器或調換排氣過濾器 3．更換排氣過濾器 4．檢查回油閥、清洗回油管
5．XD旋片式真空泵運轉非常熱	1．環境溫度或吸入溫度太高 2．沒有足夠的空氣通風冷卻泵 3．泵內油太多 4．泵油不足 5．油變質劣化 6．排氣過濾器污染	1．采取措施降溫 2．清潔電機和泵的散熱片供給足夠的流動空氣冷卻泵 3．放去多余的油 4．加油到規定油位 5．換規定的新油 6．更換排氣過濾器
6．XD旋片式真空泵運轉噪聲大	1．油位過低 2．排氣過濾器堵塞 3．聯軸器彈性塊磨損 4．葉片或泵體有異味常磨損	1．加油 2．更換排氣過濾器 3．調換聯軸器彈性塊 4．更換磨損失效的零件
7．XD旋片式真空泵卡住	1．泵無油工作或葉片折斷 2．長時間在錯誤轉向下運轉 3．滑動軸承長時間在少油或無油情況下工作咬死或軸銅套開裂	1．檢修泵或調換葉片 2．調正轉向檢查和調換葉片 3．加油并調換失效零
