產品簡介

一、SK型直聯水環真空泵的用途及使用范圍：　　SK型直聯水環真空泵SK-0.4、SK-0.8 、SK-1.0 、SK-1.5B型水環泵是用來抽吸空氣和其

公司簡介

溫州市威王泵閥制造有限公司（原永嘉縣高盾泵閥廠）座落在風景秀麗的中國泵閥之鄉——溫州甌北,與市區隔江相望，甬臺溫、金麗溫高速貫穿市中心；到火車站僅需20分鐘車程，至機場不到1小時，交通十分便利,資訊發達。企業自成立以來，充分的利用區域性專業集群優勢，大力開發科技創新，迅速發展壯大，在強手如林的泵閥世界占據了一席之地。
　　我公司主要生產產品：管道泵,離心泵,排污泵,隔膜泵,化工泵,消防泵,潛水泵,熱水泵,氣動隔膜泵,電動隔膜泵,不銹鋼離心泵,不銹鋼化工泵,不銹鋼管道泵,管道離心泵,單級離心泵,油泵,清水泵,液下泵,多級泵,磁力泵,螺桿泵,真空泵,磁力泵,污水泵,泥漿泵,濃漿泵,成套供水設備等產品已廣泛應用于石油、化工、電力、食品、醫藥、造紙、冶金、能源、樓宇、市政工程、污水處理、環保、給排水等各個領域。公司還根據用戶需求開發設計有特殊要求的產品，同時為用戶提供技術咨詢并解決相關的問題。
　公司一直奉行“以質量求生存，靠科技求發展”的宗旨。在實施全面質量管理的基礎上，以精良的工藝裝備，先進合理的設計，專業化的生產，外觀與內在并重的質量理念和用戶至上的服務意識，及具有競爭力的成本，為您提供高品質且不斷改進的產品及優質服務，誠邀中外客商、各界用戶和友仁前來考察、洽談貿易，愿與您在成功的道路上攜手并進，共譜凱歌.

展開

產品說明

一、SK型直聯水環真空泵的用途及使用范圍：

　　SK型直聯水環真空泵SK-0.4、SK-0.8 、SK-1.0 、SK-1.5B型水環泵是用來抽吸空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空。吸入氣體中允許含有少量液體。
　　SK型直聯水環真空泵廣泛用于機械、石油、化工、制藥、食品、陶瓷印染、冶金等行業，還特別適合作大型水泵引水用。
由于在工作過程中，氣體的壓縮是等溫的，在抽吸具有腐蝕性、易燃、易爆的氣體時，不易發生危險，所以其應用更加廣泛。

二、SK型直聯水環真空泵的工作原理：

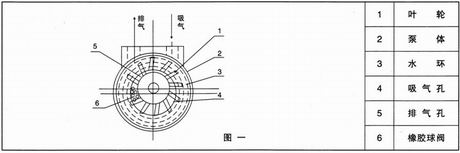

　　SK型直聯水環真空泵為懸臂式結構，如圖一所示、葉輪（1）偏心的裝在泵體（2）內，因此當葉輪旋轉時，水受離心力的作用，在泵壁上形成一旋轉水環（3），水環上部與輪轂相切，沿箭頭方向旋轉，在前半轉的過程中，水環內表面逐漸與輪離，因此在葉輪片間形成空間并逐漸擴大，這樣就從吸氣口吸入氣體，在后半轉的過程中，水環內表面逐漸與輪轂靠近，葉片間的空間體積逐漸減小，葉片間的氣體被壓縮而排出。
　　如此，葉輪每旋轉一周，葉片間的空間積就改變一次，每個葉片間的水便活塞一樣往復一次，SK型直聯水環真空泵就連續不斷的抽吸氣體。
由于在工作中，水會發熱，同時一部分水和氣體一塊排起，所以泵在工作中，必須不斷的供給冷水，以冷卻和補充泵內消耗的水。
當泵排出的氣體是廢氣時，在排氣端可接一水箱，廢氣和帶出的一部分水排入水箱后，氣體再由水箱的排氣管排出，而水就落入水箱的底部經回水管再回到泵內使用。如果水循環時間長了水便發熱，這時再從水箱供水處供給一定能量的冷水。

三、SK型直聯水環真空泵的主要技術數據：

型號	zui大氣量 M3/MIN	真空度450MMHG 時氣量M3/MIN	限真空 MMHG	轉速 R.P.M	電機功率 KW	水耗量 L/MIN
SK-0.15	0.15	0.10	700	2860	0.75	1-3
SK-0.4	0.4	0.36	700	2860	1.5	1-3
SK-0.8	0.8	0.75	700	2860	2.2	3-5
SK-1.0	1.0	1.0	700	2860	2.2	3-5
SK-1.5B	1.5	1.35	700	2860	3.0	5-10

注：SK型直聯水環真空泵表中列數據在下列條件下得出：
　　1、大氣壓力0.1013Mpa(760mmHg)
　　2、進水溫度15℃
　　3、吸入空氣溫度20℃
　　4、空氣相對濕度70%
　　5、性能允許偏差±10%

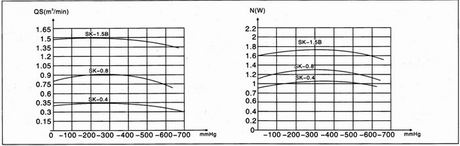

四、SK型直聯水環真空泵的性能曲線：

五、SK型直聯水環真空泵的結構說明：

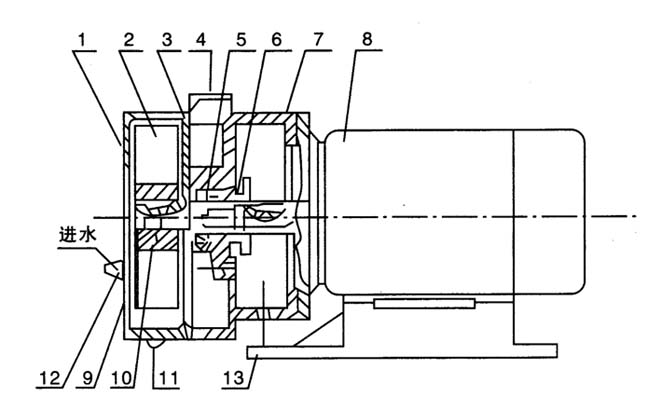

泵的結構如圖二所示：主要是由泵蓋、葉輪、泵體組成，泵體上部有進排氣口法蘭，軸偏心裝在泵體內，葉輪用平鍵固定于軸上，葉輪與泵蓋及圓盤間的間隙，用泵體和圓盤之間間的墊子來調整，此間隙決定氣體在泵內由進氣口至排氣口流動中損失的大小。
填料裝在泵體內，密封水經泵體上的針孔流入填料中，葉輪形成水環所需的補充水經由泵體上的彎頭供給，它可與自來水或汽水分離器聯在一起，供給循環水。
在圓盤上排氣孔下面有幾行圓孔，用橡皮球閥關閉，這些孔的作用是當葉片間氣體壓力達到排氣力時，在排氣口之前就將氣體自動放出，因此減少因氣體壓力過大而消耗功率。

六、SK型直聯水環真空泵的汽水分離器及安裝說明：

（1）用膠管或塑料管將水咀（見圖二中12）與自來水連接進行供水，并在此供水管路上安裝水閥調節水量。（供水量的大小對其性能有直接的影響）
（2）真空泵用來作水泵引水用時，應將吸氣口聯接在水泵的排水口與管路閥門之間。
（3）從電機端看泵為逆時針旋轉。（左邊為吸氣口，右邊為排氣）。SK-1.5B為順時針旋轉。
（4）真空泵吸氣管道不可有漏氣現象，其地基尺寸以安裝圖或以實物測量進行安裝。

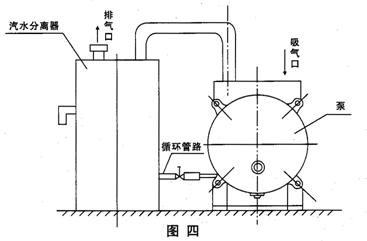

（5）若安裝汽水分離器，可參看圖四。

七、SK型直聯水環真空泵的使用維護說明：

1、真空泵啟動前，須檢查電機旋轉方向是否與泵的旋轉方向相符。啟動真空泵后，再調節進水量的大小，然后檢查填料壓緊是否適當（填料正常壓緊是能夠使泵中的水成滴的向外漏出），SK-1.5B應先加水再啟動真空泵，再調節進水量的大小，軸承運轉潤滑是否正常。
2、真空泵啟動以后，須觀察是否有振動，細聽泵內是否有雜聲，并測定填料函和軸承溫度（正常軸承溫度不得比環境溫度高出35℃，工作溫度不得高于70℃）若溫度超高，應立即停車檢查原因。
3、真空泵作為水泵真空引水用時，其運轉期間將水泵內的空氣全部吸出，直到水泵內吸出水來以后，即開動水泵，待水泵正常工作后將真空泵停車，并將吸氣管路的閥門關閉。
4、真空泵停車順序
（1）關閉進氣管路上閘閥
（2）關閉供水管路上閘閥，停水后不宜立即停泵，應使泵繼續運轉1-2分鐘排出部分工作液。機械密封應先停泵再停水。
（3）關閉電動機。
（4）如果停車時間超過一天，須將泵蓋底部的螺塞打開，將泵體內水放凈。
5、泵在下列條件下使用時，應加附屬設備。
（1）被告抽除空氣或氣體中含有灰塵，必須在進氣管上安裝過濾器。
（2）被抽氣體中含有大量蒸氣時，必須在進氣管上安裝冷凝器。
（3）抽除帶有腐蝕性氣體時，在進入泵前必須進行中和。
（4）被抽氣體的溫度超過35℃時，在進入泵前必須經過冷凝裝置，以保證溫度不超過35℃。
（5）被抽氣體中含有大量液體時，必須在進氣管前裝汽水分離器。
（6）泵的起動電流往往是電機額定電流幾倍，必須配用起動開關。
注：①本單位產品隨技術改進等原因，不經預告可變更。
②本單位產品在保修期內不經本單位允許，不得隨意拆卸。

八、SK型直聯水環真空泵的起動及停車：

（1）起動：
經過長期停車的泵在開動以前，必須用手轉動聯軸器數周，以便證實沒有卡住或損傷現象。
1．關閉進氣管上的閘閥（2）（圖11）。
2．如果排氣管上裝有閘閥（9）也應將其關閉。
3．向填料函和氣水分離器內注水。
4．當氣水分離器往外溢水時，開動電動機。
5．全開由氣水分離器向泵給水管路（6）上的球形閥（7）。
6．打開排氣管上的閘閥（9）。
7．打開進氣管上的閘閥（2）。
8．用球形閥（7）調整由氣水分離器向泵送水的水量，以便在所要求的技術條件下下運轉，使功率功耗zui小。
9．調整由進水管（5）向氣水分離器的送水量，以便用zui小的水量消耗，保證泵所要求的技術規范。
10.調整向填料函的送水量，以便用zui小的水量消耗保證填料函的密封性，真空泵在限真空度下工作時，由于泵內產生
物理作用而產生爆炸聲，但功率消耗量并不增大。
隨著功率消耗的提高而產生的爆炸聲，表示泵發生了毛病，此時泵應停車。
（2）停車，車按以順序：
1．關閉進氣管上的閘閥（2）（圖11）。
2．關閉排氣管上閘閥（9）。
3．關閉電動機。
4．停止向填料、氣水分離器內注水。
5．當氣不分離器溢水管停止向外溢水后，關閉向泵注水管路。
6．上緊球形閥。
7．如泵停車時，必須擰開泵及氣水分離器上的管堵把水放凈。

九、SK型直聯水環真空泵的維護：

1．應定期的壓緊填料，如填料因磨損而不能保證所需要的密封性時，應換新填料，填料不能壓的過緊，正常壓緊的填料允許水成滴漏出，其量不得太多，應用油浸的石棉繩作填料。
2．經常檢查滾球軸承的工作和潤滑情況。
3．正常工作的滾動軸承，其溫度比周圍溫度高15℃~20℃，zui高不允許超過55℃~60℃，正常工作的軸承每年應裝油3~4次。每年至少清洗軸承一次，并將潤滑油全部更換。
