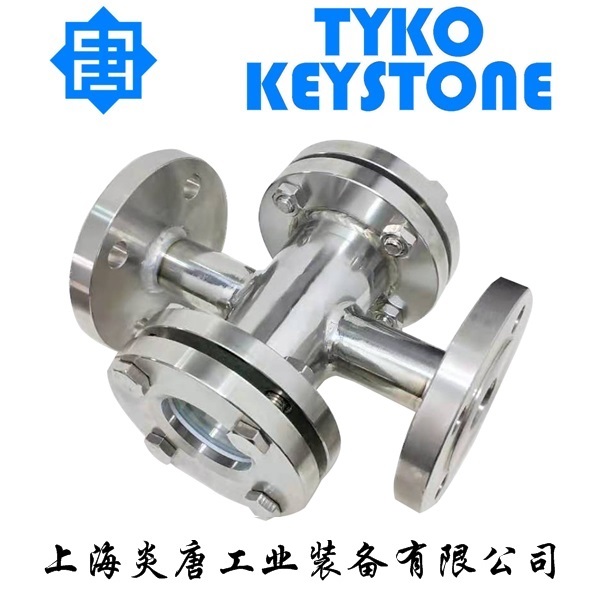

HG41SJ 直通視鏡

上海炎唐工業裝備有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：HG41SJ

更新時間：2020-04-04

瀏覽次數：1073

公司地址：上海市寶山工業園

13386126989 葉工(先生) 經理

點擊查看聯系電話在線詢價

產品簡介

直通視鏡安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，本產品在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。用途：本產品可用于各種容器、管路及化工塔器中，以保證其安全生產。

公司簡介

上海炎唐工業裝備有限公司（原：上海炎唐閥門廠有限公司，簡稱：炎唐公司、炎唐閥門、唐牌閥門）是閥門行業專業的生產商供應商，集設計、科研、制造、銷售、專業服務于一體的綜合型高新技術企業。總部設在經濟、科技、工業、金融、貿易、會展和航運中心上海。

自創立以來，炎唐公司保持了良好的發展態勢，由一家單純從事閥門研制，發展成為主業突出、產業鏈完整的實業公司。主營業務范圍包括：設計、研發；生產制造銅合金、碳鋼、不銹鋼、超低碳不銹鋼、雙相鋼、合金鋼、蒙乃爾、哈氏合金、鎳合金、鋯合金、鈦等合金特材的高中壓閥門；產品銷售、安裝、檢修維修。產品按照GB、HG、JB，API、ANSI，DIN和JIS等國家標準執行生產。產品涵蓋：球閥、蝶閥、閘閥、截止閥、止回閥、阻火器、呼吸閥、電磁閥、過濾器、視鏡、安全閥、旋塞閥、水力控制閥、針型閥、疏水閥、放料閥、減壓閥、柱塞閥、排氣閥、真空閥、高溫低溫閥等高中壓閥門。

炎唐公司廣泛服務于科研、航天、水利、建筑、電力、電子、石油、化工、能源、機械、冶金、采礦、環保、制冷、消防工程及食品等關系國計民生的行業領域；并取得了各項證書與顯著業績。

炎唐公司正以科學發展觀為指導，秉承“誠信規范，合作共贏”的企業經營理念，實施協調發展、人才興企、科技為先和低成本戰略，堅持特色發展道路，推動公司的高效高速發展。致力于為用戶提供高品質的產品和服務，通過服務為用戶創造價值，謀求與用戶共同成長與發展；致力于成為“具有較強競爭力的民族品牌產品生產商供應商”。努力推動炎唐產業鏈的持續、創新、和諧發展；再創新業績，努力譜寫炎唐公司跨越發展新篇章。

展開

產品說明

直通視鏡（管道視鏡、玻璃管視鏡、設備視鏡、直通視鏡、角式視鏡、三通視鏡、四通視鏡、五通視鏡、六通視鏡、玻璃管視盅、不銹鋼視鏡、碳鋼視鏡、全銅視鏡、高壓視鏡、襯氟視鏡、高溫視鏡、鑄鋼視鏡、儲罐視鏡、帶燈視鏡、法蘭視鏡、對夾式視鏡、焊接視鏡、螺紋絲扣視鏡、圓形視鏡、衛生級視鏡、容器視鏡、觀察視鏡、方型視鏡、大口徑視鏡、視窗、觀察器、窺視鏡、角形視鏡、角型視鏡）：本閥適用于科研、航天、電子、機械、冶金、石油、化工、能源、環保、制冷、食品等領域。

直通視鏡是工業管道裝置上主要附件之一，在石油、化工、食品等工業生產裝置的管道中，本產品能隨時觀察管道中液體、氣體、蒸汽介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。本產品用于排液或受槽前的回流,冷卻水等液體管路上以觀察液體流動情況。

安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，本產品在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。

用途：本產品可用于各種容器、管路及化工塔器中，以保證其安全生產。

結構：本產品主要由底板、玻璃、閥門組件等組成。

視鏡的一般知識視鏡大體上可分為兩類，既壓力容器、鍋爐、反應釜上使用的設備視鏡與管道上使用的管道視鏡，根據使用視窗的不同又可細分為圓盤式設備視鏡、方框式設備視鏡、玻璃管管道視鏡、玻璃板管道視鏡。視鏡的聯接方式一般有焊接、螺紋、活接、快裝、法蘭等。視鏡的用途：視鏡廣泛應用在石油、化工、食品等工業生產裝置及管道中，能隨時觀察管道中液體、氣體、蒸汽、油等介質流動情況，起到了監視生產、避免生產過程中事故發生的作用，是管道裝置上不可缺少的附件。視鏡的部分使用標準：視鏡標準圖HG/T21619-1986、HGJ501-86，帶頸視鏡標準圖HG/T21620-1986、HGJ502-86，襯里視鏡標準圖HG/T21622-1990、HGJ518-90，硬聚氯乙烯視鏡標準圖HG/T21623-1990、HGJ519-90，組合式視鏡HG21505-92帶燈視鏡HG/T21575。

鏡材質的選用選擇視鏡主要部件的材質，先應考慮到工作介質的物理性能等。同時還要參照、使用部門的有關規定和要求。許多材料都可以滿足視鏡在不同情況下的使用要求。但是，正確、合理地選擇視鏡材料，可以獲得經濟的使用壽命和可靠的性能。現如今的材質，種類繁多，適用于各種不同的介質與場合。但視鏡由于玻璃視窗物理性能的局限，在選用材質時主要是考慮使用介質與，一般不用考慮材質的耐壓力與使用溫度。（大部分材料的壓力與溫度遠遠高于玻璃視窗。）現把視鏡上常用的一些材質介紹如下：1.灰鑄鐵材質本身的工作溫度在-15～200℃之間，公稱壓力PN≤1.6MPa的低壓環境中。適用于水、煤氣等介質上。2.碳素鋼(WCA、WCB、WCC) 材質本身的工作溫度在-29～425℃之間的中高壓環境中。適用于介質為飽和蒸氣和過熱蒸汽及高溫和低溫油品、液化氣體、壓縮空氣、水、天然氣等。3.奧氏體不銹鋼材質本身的工作溫度在-196～600℃之間的任何介質的上面。4.蒙乃爾合金主要適用于任何介質的管道中。5.哈氏合金主要適用于任何介質的管路中。6.鈦合金主要適用于各種任何介質的管路中。7.銅合金材質本身的工作溫度在-27～200℃之間的氧氣管路和海水管路中使用。8.襯膠、襯氟、玻璃鋼這幾種材料都屬于非金屬材料。非金屬材料視鏡的特點是任何介質，甚至有金屬材料所不能具備的優點。一般適用于公稱壓力PN≤1.0MPa，工作溫度不超過60℃的任何介質。鋼化玻璃物理性能簡介：1.耐壓強度：10、16、25。2.機械抗彎強度：160牛頓/平方毫米。3.膨脹系數。4.使用溫度：260度。主要技術參數：殼體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯四氟。視窗材質：鋼化硼硅玻璃、石英玻璃。密封材質：橡膠、聚四氟乙烯。工作壓力（MPa）：≤16 。工作溫度（℃）：0~260℃。

上海炎唐工業裝備有限公司是專業的視鏡產品生產商供應商，一直致力于國標、化工部、機械部、美標、日標、德標等標準視鏡的專業化生產，為新老客戶供應高品質的直通視鏡（管道視鏡、玻璃管視鏡、設備視鏡、直通視鏡、角式視鏡、三通視鏡、四通視鏡、五通視鏡、六通視鏡、玻璃管視盅、不銹鋼視鏡、碳鋼視鏡、全銅視鏡、高壓視鏡、襯氟視鏡、高溫視鏡、鑄鋼視鏡、儲罐視鏡、帶燈視鏡、法蘭視鏡、對夾式視鏡、焊接視鏡、螺紋絲扣視鏡、圓形視鏡、衛生級視鏡、容器視鏡、觀察視鏡、方型視鏡、大口徑視鏡、視窗、觀察器、窺視鏡、角形視鏡、角型視鏡）產品。
