產品簡介

供應LS-LUGB燃氣流量計廠家

公司簡介

金湖奧科儀表有限公司是一家研發、生產、銷售、服務、OEM于一體的高新技術企業，公司主要生產：壓力表（不銹鋼壓力表、耐震壓力表、電接點壓力表、數顯壓力表、精密壓力表）流量計（渦輪流量計、渦街流量計、電磁流量計等）壓力控制器、壓力變送器、壓力表校驗器、流量積算儀、液位計、、熱電偶、熱電阻、壓力、溫度、液位三大塊。公司產品型號最多，規格最齊。我們提供最穩定，最可靠，最安全的優質產品，歡迎新老客戶前來光臨指導。

展開

產品說明

供應LS-LUGB燃氣流量計廠家

天然氣流量計

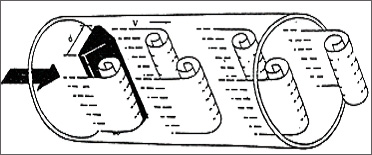

渦街流量計工作原理： (天然氣流量計)在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如右圖所示，旋渦列在旋渦發生體下游非對稱地排列。

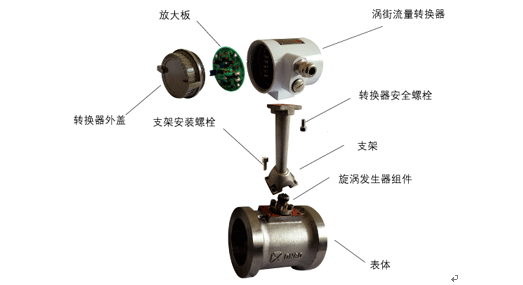

渦街流量計渦街流量計產品： 1、新一代智能化渦街流量計，具有精度高、抗振動、抗干擾、維護方便的特點，適合于各種使用蒸汽、氣體工況下的流量計量。 2、渦街流量傳感器和流量顯示儀及補償方式合稱為渦街流量計。渦街流量計則為渦街流量計的典型代表。 3、渦街流量傳感器是利用卡門渦街原理和現代電子技術而設計制造的一種具有高度可靠性、優良的技術性能指標、良好的介質適應性和通用性的流量儀表。

LS-LUGB系列渦街流量計可在很寬的流量范圍內測量氣體、液體和在蒸汽的流量而不受物理性質的影響。不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。安全防爆，適用于惡劣環境。無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。穩壓補償一體化設計。電流輸出均為電隔離型，具有良好的共模干擾抑制能力。同時顯示流量值與累計流量值，不必輪流切換。采用抗振探頭，有效消除外界振動影響。電路采用表面貼裝工藝，結構緊湊，可靠性高。采用分體式信號轉換器，電纜長10米。量程比寬達20:1。儀表整體結構設計合理，動態測量范圍寬，壓力損失小。表體采用不銹鋼材質，可適用于腐蝕性介質的測量。現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。渦街流量計口徑及流量范圍：

DN(mm)	液體	氣體	蒸汽
20	0.8-10	5-40	8-80
25	1-12	7.2-60	10-120
32	1.5-20	12-100	15-200
40	2-30	18-150	20-300
50	3-50	30-300	30-450
65	6-80	50-420	60-800
80	10-130	70-600	100-1300
100	20-200	120-1000	200-2000
125	30-300	180-1500	300-3000
150	45-450	240-2000	450-4500
200	90-900	480-4000	900-9000
250	120-1200	700-8000	1200-12000
300	180-2000	900-10000	1600-16000

渦街流量計技術參數： 1、測量介質：氣體、液體、蒸氣 2、口徑規格法蘭卡裝式口徑選擇25,32,50,80,100 3、法蘭連接式口徑選擇100,150,200 4、流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s 正常測量流量范圍液體、氣體流量測量范圍見表2；蒸氣流量范圍見表3 5、測量精度1.0級1.5級 6、被測介質溫度:常溫–25℃～100℃ 7、高溫–25℃～150℃-25℃～250℃ 8、輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V 9、脈沖占空比約50%,傳輸距離為100m 10、脈沖電流遠傳信號4～20 mA,傳輸距離為1000m 11、儀表使用環境溫度:-25℃～+55℃濕度:5～90% RH50℃ 12、材質不銹鋼, 鋁合金 13、電源DC24V或鋰電池3.6V 14、防爆等級本安型iaIIbT3-T6 15、防護等級IP65

渦街流量計產品應用：渦街流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣、氫氣、天然氣、煤氣等) 、水和液體(如：水、汽油、酒精、苯類等)的計量和控制.

渦街流量計產品選型：

型譜							說明
LSLUG							渦街流量儀表
檢測	B						壓電式傳感器
方式	E						電容式傳感器
連接方式		1	僅對滿管型				法蘭連接型
		2	僅對滿管型				法蘭卡裝型
		3	僅對插入型				簡易插入型
		4	僅對插入型				球閥插入型
測量介質			2				液體
			3				氣體
			4				蒸汽
公稱通徑				2			DN25
				…			… 單位：mm
				30			DN300
使用環境					P		普通型
使用環境					B		防爆型
輸出信號						1	脈沖輸出
						2	4～20mA電流輸出，液晶顯示
						3	RS-485通訊
						4	電池供電，不帶溫度、壓力補償
						5	溫壓補償一體，4～20mA電流輸出型
						6	溫壓補償一體，電池供電型

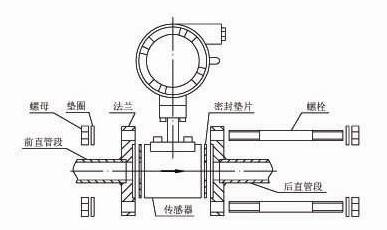

渦街流量計安裝示意圖：

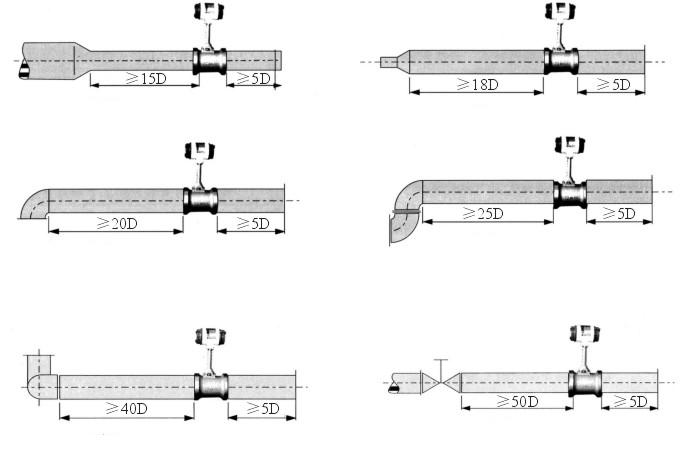

渦街流量計安裝與使用：渦街流量計的安裝要求有一定的前后直管段，常見情況如下(D為管道的直徑)：

管道情況	上游	下游
同心收縮管全開閘閥	15D	5D
90℃直角彎頭	20D	5D
同平面二個90℃彎頭	25D	5D
半開閘閥調節閥	50D	5D
不同平面二個90℃彎頭	40D	5D
帶整流管束	12D	5D

安裝條件 1.傳感器應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游和下2游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。 2.安裝液體傳感器的附近管道內應充滿被測液體。 3.傳感器應避免安裝在有強烈機械振動的管道上。 4.直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道，誤差要≤3%，并不超過5mm。 5.被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。傳感器應避免安裝在有較強電磁場干擾、空間小和維修不方便的場合。

選擇渦街流量計所需要的參數：　　

1、管道的口徑　　

2、被測介質的名稱(蒸汽要注明是飽和蒸汽還是過熱蒸汽) 　　

3、被測介質的工作壓力　　

4、被測介質的工作溫度　　

5、被測介質的工作流量　　

飽和蒸汽密度、壓力、溫度一覽表　　

溫度℃	壓力kgf/m3	密度kg/m3	溫度℃	壓力kgf/m3	密度kg/m3
120	2.0245	1.121	175	9.101	4.617
122	2.1561	1.189	176	9.317	4.721
124	2.2947	1.261	177	9.538	4.829
126	2.4404	1.336	178	9.763	4.936
128	2.5935	1.414	179	9.992	5.045
130	2.7544	1.496	180	10.225	5.157
132	2.9233	1.582	181	10.462	5.271
134	3.101	1.672	182	10.703	5.388
136	3.286	1.765	183	10.950	5.507
138	3.481	1.864	184	11.201	5.627
140	3.685	1.966	185	11.456	5.750
142	3.898	2.073	186	11.715	5.875
144	4.121	2.184	187	11.979	6.002
146	4.355	2.300	188	12.248	6.131
148	4.599	2.421	189	12.522	6.262
150	4.854	2.547	190	12.800	6.394
151	4.985	2.612	191	13.083	6.532
152	5.119	2.679	192	13.371	6.671
153	5.257	2.746	193	13.664	6.812
154	5.397	2.815	194	13.962	6.954
155	5.540	2.855	195	14.265	7.097
156	5.686	2.958	196	14.573	7.246
157	5.836	3.030	197	14.866	7.396
158	5.988	3.103	198	15.204	7.547
159	6.144	3.182	199	15.528	7.704
160	6.302	3.258	200	15.857	7.862
161	6.464	3.338	201	16.192	8.026
162	6.630	3.419	202	16.532	8.183
163	6.798	3.500	203	16.877	8.354
164	6.970	3.584	204	17.228	8.518
165	7.146	3.670	205	17.585	8.688
166	7.325	3.757	206	17.948	8.865
167	7.507	3.846	207	18.316	9.042
168	7.693	3.935	208	18.690	9.225
169	7.883	4.027	209	19.070	9.407
170	8.076	4.122	210	19.456	9.588
171	8.274	4.218	211	19.848	9.775
172	8.475	4.314	212	20.246	9.970
173	8.679	4.413	213	20.651	10.170
174	8.888	4.515	214	21.061	10.360
