產品說明

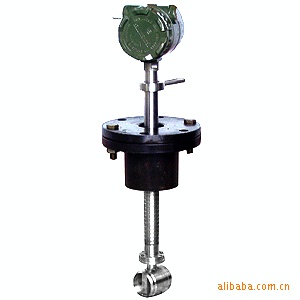

LUGB渦街流量計

、概述

TTLUGBTT型渦街流量傳感器是孔板流量計理想的替代產品.渦街流量計是基于卡門渦街原理而研制成的種具有的流量計，由于它具有其它流量計不可兼得的優點，自七十年代以來得到了迅速發展，據有關資料顯示，現在日本、歐美等發達使用渦街流量計的比例大幅度上升，已廣泛應用于各個域，將在未來流量儀表中占主導地位.
TT LUGBTT型渦街流量傳感器適用測量過熱蒸汽、飽和蒸汽、壓縮空氣和般氣體、水和液體的質量流量和體積流量.

二、術性能

標況流量范圍簡表：單位（mPP³^PPPP/h）

流量口徑	液體流量范圍		氣體流量范圍		飽和蒸汽流量范圍
流量口徑	zui小流量	zui大流量	zui小流量	zui大流量	zui小流量	zui大流量
DN25	0.9	14	8.3	110	13	1500
DN40	2.5	35	26	300	25	4400
DN50	3.3	55	36	480	40	6800
DN80	8.0	150	90	1300	100	19000
DN100	14	240	140	2000	160	29000
DN125	22	220	250	2500	350	35000
DN150	38	450	290	4100	350	66000
DN200	70	850	620	7500	620	118000
DN250	130	1300	700	12500	970	185000
DN300	180	2000	920	16500	1400	267000

三、作特點

結構簡單而牢固，無可動件，可靠性，長期運行十分可靠。安裝簡單，維護十分方便。檢測傳感器不直接接觸被測介質，性能穩定，壽命長。輸出是與流量成正比的脈沖信號，無零點漂移，度。測量范圍寬，量程比可達1：10。壓力損失較小，運行費用低，具節能意義。在定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的響,儀表系數僅與旋渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償，調換配件后般無需重新標定儀表系數。應用范圍廣，蒸汽、氣體、液體的流量均可測量。檢定周期為二年。

TTLUGBTT型渦街流量傳感器應用內徑范圍為25-300mm（滿管式），KTLUI型插入式渦街流量傳感器應用內徑范圍為350-1200mm(插入式),滿管式測量液體度為1%，測量蒸汽和氣體度為1.5%，插入式測量液體度為2%，測量蒸汽和氣體度為2.5%，被測介質溫度為-20~150℃、-40~250℃、+100~350℃（僅管式），輸出信號為三線制電壓脈沖，三線制4-20mA、二線制4-20mA

四、基本結構和安裝尺寸

流量計由表體、支柱和放大顯示裝置組成。有兩種與管道連接的方式，即法蘭卡裝方式和法蘭連接方式。圖2為法蘭卡裝示意，圖3是法蘭連接示意，表1、表2為有關參考尺寸。

圖1 法蘭連接方式圖2 法蘭卡裝方式

表1 法蘭連接參考尺寸(mm)

DN	L	H	D1	D	螺栓	只數
80	255	375	160	200	M16*70	8
100	280	410	190	235	M20*70	8
150	330	475	250	300	M24*80	8
200	380	535	310	360	M24*80	12
250	430	600	370	425	M27*90	12
300	480	660	430	485	M27*90	16

表2 法蘭卡裝參考尺寸（mm）

DN	L1	L2	D	H	配無縫鋼管
25	80	115	110	430	Ф32*3.5
40	106	145	150	475	Ф49*4.5
50	106	145	160	485	Ф60*5
80	106	155	205	520	Ф91*5.5
100	106	155	235	550	Ф111*5.5
125	140	190	250	570	Ф134*7
150	153	205	280	600	Ф163*6.5
200	173	230	340	660	Ф212*6
250	183	250	390	710	Ф262*6
300	185	250	450	760	Ф327*13.5
