產品簡介

歐門氏MS604系列氣體壓差開關用于探測氣體壓力、壓差的設備，如檢測過濾網阻塞報警裝置，檢測空調機組中風機的啟/停狀態。量程范

公司簡介

歐門氏樓宇系統（OUMENS BUILDING SYSTEM）集研發、生產、技術支持于一體，在樓宇系統控制領域有著多年的設計、開發、生產與服務經驗，能為不同要求的自控系統提供全新的、多方位的解決方案。隨著科學技術的迅猛發展，客戶、投資方及終端用戶對樓宇系統的舒適度、安全性、經濟性以及高效性的要求均越來越高，因此，一棟建筑的技術設備費用往往占到了建筑成本的大部分。歐門氏樓宇系統通過提供高品質的自控產品來滿足不同客戶日益增加的需求，對于具有系統集成設備的現代化樓宇系統來說，歐門氏樓宇系統的全面開放性可廣泛適用于各種自動控制要求。

在亞太地區，歐門氏（OUMENS BUILDING SYSTEM）對技術人員的培訓從未間斷，以保證我們的客戶能享受到行業內最高級的服務。歐門氏的專業服務人員在調試、維護和升級組件及系統方面擁有豐富的經驗，而且我們可以提供高性價比的軟件支持。歐門氏全員奉行：品質事件無小事，品質是歐門氏企業的生命，品質是歐門氏品牌的心臟。這也是每一位員工在工作中所信奉的原則，所追求的境界。對于客戶，我們的宗旨是"質量+服務=共贏關系"！歐門氏精心制造與檢測每一款產品，以確保產品的性能卓越，安裝使用方便；我們慎重的尋找供應商，以確保產品價格合理，以求盡量縮短供貨周期。歐門氏全員都以能夠為客戶提供更多的產品信息、建議及培訓作為一種莫大的榮幸，因為我們深知信任不容易得到卻很容易失去，因而我們細心的做好每一個環節，信守每一份承諾。

歐門氏產品系列：基于MODBUS+以太網網絡系統,DDC控制器,蒸汽閥,導熱油閥門,溫濕度傳感器/變送器,壓力/壓差傳感器/變送器,電動調節閥門,比例積分閥,高溫蒸汽調節閥,電動調節球閥,不銹鋼電動球閥,盤管電動球閥,風閥驅動器,電動蝶閥,動態/靜態流量平衡閥,盤管溫控器,液晶溫控器,盤管電動閥,微壓差變送器,氣體壓差開關,水壓差控制器,壓力變送器,壓差變送器,液位傳感器,一氧化碳變送器,二氧化碳變送器等。

歐門氏（OUMENS BUILDING SYSTEM）將所提供產品的安全性和質量保證作為一切行為的前提，并始終貫穿于每一個工作環節。我們所有的產品都符合歐盟的CE認證標準。歐門氏的每一份子時刻期待著能與您一道開發各種有益于您現在的業務并能為您將來的需要作出準備的解決方案。

百年沉淀進口品質值得信賴

Hundred years of history and import quality for your trusted.

展開

產品說明

歐門氏MS604系列氣體壓差開關用于探測氣體壓力、壓差的設備，如檢測過濾網阻塞報警裝置，檢測空調機組中風機的啟/停狀態。量程范圍：20Pa~5000Pa，通過旋鈕自由設定，完全滿足AHU機組濾網壓差報警要求，獨特耐高溫氣膜材料，保證了在微小壓差下的靈敏動作，單刀雙擲開關，用戶可自由選擇使用常開或常閉節點，安裝簡易，頂蓋僅需一個固定螺絲，聯合支架便于垂直水平安裝。

MS604氣體壓差開關應用：

常應用于感知管道中非腐蝕性氣體的壓力差、真空、過壓和氣流差等參數,如以下工作狀態：
· 監測過濾網阻塞報警裝置
· 風機運行狀態監測
· 通風管道中氣體監測
· 控制可變氣體容積系統中zui大氣流
· 燃燒爐中氣體控制

MS604氣體壓差開關選型表：

接線圖說明：實際壓差小于設定值，觸點1-2導通。實際壓差大于設定值，觸點1-3導通。

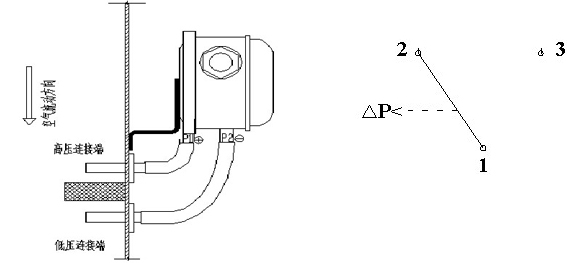

MS604氣體壓差安裝示意：接線示意圖：

安裝位置：安裝在振動zui小的位置。媒介溫度在-15 / +60范圍內。MS604的生產校準是在室溫下，也安裝在接近室溫環境下。濕度較高的系統中可能發生水汽凝結現象，應注意軟管連接管口向下。
壓力連接及接線:壓力連接位置標不可接錯.

注意事項：

1. 如果壓差開關安裝沒有按照上述說明，兩個端口向下，則開關點檢測壓差將偏差20Pa，這主要是由壓
差開關的原理決定（壓差開關中有一個非常薄的氣膜將內部分為兩個腔，如果氣膜不是垂直安裝而是水
平安裝，則氣膜本身的自重將影響氣體壓差檢測）。
2. 避免電擊或損壞設備，移去上蓋時應確保電源開關處于關閉狀態。
3. 使用前應完成電線連接并檢查連接狀態。不正確的連線可能導致此設備性損壞。
4. 在低電流（0.1A或更小）情況下，電壓小于30V時，建議在電路上連接一個R.C網絡。
5. 使用前應配打塑料管的安裝孔，并將“Z型”支架安裝在現場（標準配置）。
6. 保證裝配面震動zui小或沒有震動，開關可以直接固定在管道、加熱器或面板上。
7. 壓力連接位置標注：+（高壓）和 -（低壓或靜壓）

型號名稱	型號代碼	描述/選項
MS604-P4	604.9000002	壓力設置范圍 30…300 Pa
MS604-P5	604.9100002	壓力設置范圍 50…500 Pa
MS604-P10	604.9200002	壓力設置范圍 100…1000 Pa
MS604-P20	604.9400002	壓力設置范圍 500…2000 Pa
MS604-P50	604.9500002	壓力設置范圍 1000…5000 Pa
