MPM388 壓阻式壓力傳感器

鄭州亞比蘭儀器儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：河南鄭州市

型號：MPM388

更新時間：2016-10-12

瀏覽次數：1434

公司地址：河南省鄭州市中原區長城新干線10號樓1604

0371-56683930 王琦(女士)

點擊查看聯系電話在線詢價

產品簡介

結構圖 MPM388 壓阻式壓力傳感器選型指南麥克傳感器代理MPM280,MPM281,MPM282,MPM283,MDM290,MPM380,MPM316W,MDM390,MPM388麥克

公司簡介

SWP香港昌暉，F(xiàn)&B福建百特工控，WP香港上潤，HR-WP,NHR虹潤儀表，麥克傳感器代理

鄭州亞比蘭儀表儀器

展開

產品說明

結構圖 MPM388 壓阻式壓力傳感器選型指南

麥克傳感器代理MPM280,MPM281,MPM282,MPM283,MDM290,MPM380,MPM316W,MDM390,MPM388
麥克傳感器代理MPM416WRK,MPM426WJ,MPM426W/416W,MPM436W,MPM416WK,MPM480,MPM430
麥克傳感器代理MPM4530,MTM,MPM482,MPM483,MPM4730,MPM4760,MPM4700,MPM484A/MDM484A
麥克傳感器代理MPM462,MPM486,MPM484ZL/MDM484ZL,MPM484/MDM484,MPM460,MPM460W,MDM460
麥克傳感器代理MDM492,MDM490,MDM460,MDM484,MDM484ZL,MDM484A,MDM3051,MDM4951,MPM580
麥克傳感器代理MPM582,MFM500,MPM583,MSB9438,MSB9418,MSB9458,MDM4951LT,MDM4951DPU,MDM4951GPU
麥克傳感器代理MDM4951DP,MDM4951DR,MDM4951HP,MDM4951DP,MDM4951HP,MDM4951GP,MDM4951AP

MPM388型壓阻式壓力傳感器是將硅壓阻式敏感元件封裝在不同的壓力接口內構成，被測壓力通過壓力接口作用在硅敏感元件上，實現了所加壓力與輸出電壓信號的線性轉換，經激光修調的厚膜電阻網絡補償了傳感器的零點和溫度性能，適用于壓力校準儀器，汽車電子，航空航天，氣壓控制，工業測控等。其中壓力接口符合HB4-3標準的該型傳感器已廣泛應用于航空工業領域。

產品特點

•激光調阻補償零點和溫度性能；
•適用于不導電、無腐蝕性的液體或氣體；
•多種結構可選擇；
•體積小巧，易于安裝；
•表壓、壓、密封表壓；
•恒流源供電。

性能參數

@1.5mADC，25℃
量程	0～20kPa…7MPa
供電	1.5mADC
過壓	1.5倍滿量程壓力
零點輸出	≤±2mVDC
滿量程輸出	≥50 mVDC
非線性	±0.25% FS(典型值)±0.50%FS(zui大值)
重復性	±0.05% FS(典型值)±0.10% FS(zui大值)
遲滯	±0.05% FS(典型值)±0.10% FS(zui大值)
零點溫度誤差	±1.0%FS(典型值)±2.0%FS(zui大值)
滿量程溫度誤差	±1.0%FS(典型值)±2.0%FS(zui大值)
補償溫度	0℃～50℃
工作溫度	-40℃～120℃
長期穩定性	±0.2%FS/年(典型值)±0.3%FS/年(zui大值)

外形結構

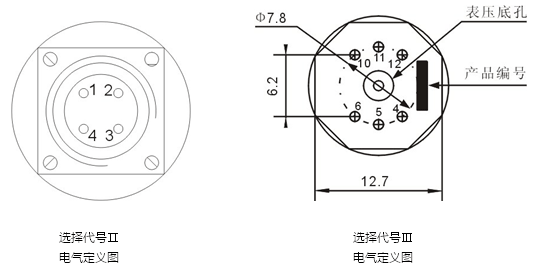

電氣連接

選擇代號Ⅰ		選擇代號Ⅱ			選擇代號Ⅲ
導線顏色	連接	插腳	導線顏色	連接	插腳	連接
黑色	正輸入(+IN)	1	黑色	正輸入(+IN)	4	正輸出(+OUT)
紅色	正輸出(+OUT)	2	紅色	正輸出(+OUT)	5	正輸入(+IN)
蘭色	負輸出(-OUT)	3	蘭色	負輸出(-OUT)	6	負輸入(-IN)
白色	負輸入(-IN)	4	白色(黃色)	負輸入(-IN)	10	負輸出(-OUT)
黃色	負輸入(-IN)

選型指南

MPM388	型壓阻式壓力傳感器
	代號	測量范圍	備注	代號	測量范圍	備注
	0B	0～20kPa	G	09	0～700kPa	G、A
	0A	0～35kPa	G	10	0～1.0MPa	G、A
	02	0～70kPa	G、A	12	0～2.0MPa	G、A
	03	0～100kPa	G、A	13	0～3.5MPa	G、A、S
	07	0～200kPa	G、A	14	0～7.0MPa	S
	08	0～350kPa	G、A
		代號	壓力類型
		G	表壓型
		A	壓型
		S	密封表壓型
			代號	供電方式
			L	恒流供電
				選擇代號	壓力連接(還可按用戶要求設計生產)
				Ⅰ	M12×1外螺紋(HB4-3)，型式Ⅰ(帶1.5m電纜)
				Ⅱ	M12×1外螺紋(平口)，型式Ⅱ(接插件連接)
				Ⅲ	M10外螺紋(球頭)，型式Ⅲ(Φ0.45鍍金柯伐引線)

MPM388	08	G	L	Ⅰ	完整的規格型號

選型提示
1、電纜超過1.5m的部分按長度收費。
2、特殊要求，敬請與本公司商洽，并在訂單中予以注明。
