產品說明
SWP-D835/935/435 福州昌暉 LED手動操作器SWP-D835
|
LED手動操作器/光柱顯示手動操作器
|
|
| LED系列手動操作控制器/光柱顯示手動操作器可接在各種調節器之后作備用儀表。一旦調節器失效,可由本控制器進行手動操作。并可取代伺服放大器直接驅動閥門。 |
| LED系列手動操作控制器/光柱顯示手動操作器集數字儀表與模擬儀表于一體,可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示),使測量值的顯示更為清晰直觀。并可選擇雙光柱顯示。 |
| 一、 主要特點 |
| 1、 可分別帶有一路模擬量控制輸出、一路開關量控制輸出--繼電器正轉、反轉控制,及一路模擬量變送輸出,可適用于各種測量控制場合。 |
| 2、 可實現自動/手動無擾動切換。手動切換至自動時,采用逼近法積算,并帶切換限幅功能,以實現手動/自動的平滑切換。 |
| 3、 可同屏顯示測量信號及反饋信號。 |

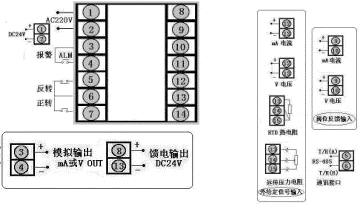

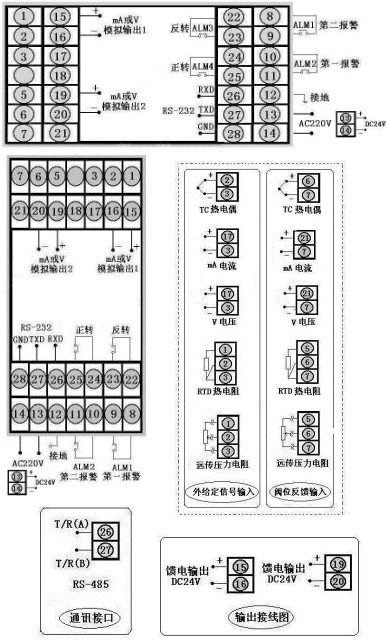

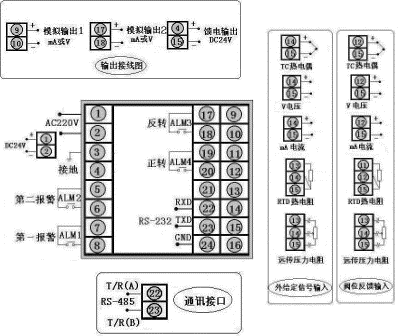

| 二、 儀表外形及接線圖(以下為基本配線,特殊訂貨請參考隨機接線圖) |
|
型號
|
ND835系列
|
接 線 圖
|
| 儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
 |
|
型號
|
NT835系列(橫式)
|
| 儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
型號
|
NS835系列
|
| 儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
NT835系列(豎式)
|
| 儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
ND935系列
|
接 線 圖
|
| 儀表外形 |
儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
|
 |
|
型號
|
ND435系列
|
接 線 圖
|
| 儀表外形 |
儀表尺寸:96×48×110mm
開孔尺寸:92×44mm
重 量:240g
|
 |
|
型號
|
ND435系列
|
接 線 圖
|
| 儀表外形 |
儀表尺寸:72×72×110mm
開孔尺寸:68×68mm
重 量:240g
|
 |
|
|
三、LED系列手動操作器型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
TOP -N
|
□ □ □□-□ □ □-□□/ □□-□ □ -□-□ |
新一代手動操作器 |
|
外形特征
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸
|
|
|
|
|
|
|
|
|
|
|
|
| 96×48mm |
| 72×72mm |
| 160×80mm,80×160mm |
| 96×96mm |
|
|
控制作用
|
35
|
|
|
|
|
|
|
|
|
|
手動操作器 |
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
參見 "通訊方式" |
|
控制輸出方式
|
□
|
|
|
|
|
|
|
|
參見 "控制輸出方式" |
|
變送輸出方式
|
□
|
|
|
|
|
|
|
參見 "變送輸出方式" |
|
PV輸入類型
|
□□
|
|
|
|
|
|
參見"輸入類型" |
|
SV輸入類型
|
□□
|
|
|
|
|
參見"輸入類型" |
|
一報警方式
|
|
|
|
|
|
|
第二報警方式
|
|
|
|
|
|
饋電輸出
|
P
|
|
DC24V饋電輸出 |
|
供電方式
|
|
| DC24V供電 |
| AC90~265V供電(開關電源) |
| AC220V供電(線性電源,可省略) |
|
|
| 四、 LED系列光柱顯示手動操作器型譜表 |
|
型 號
|
代 碼
|
說 明
|
|
TOP -N
|
T □□□-□ □ □- □□/□□-□ □ -□-□ -□ |
新一代光柱顯示手動操作器 |
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm,80×160mm |
|
控制作用
|
35
|
|
|
|
|
|
|
|
|
|
|
手動操作器 |
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
控制輸出方式
|
□
|
|
|
|
|
|
|
|
|
參見"控制輸出方式" |
|
變送輸出方式
|
□
|
|
|
|
|
|
|
|
參見"變送輸出方式" |
|
PV輸入類型
|
□□
|
|
|
|
|
|
|
參見"輸入類型" |
|
SV輸入類型
|
□□
|
|
|
|
|
|
參見"輸入類型" |
|
一報警方式
|
|
|
|
|
|
|
|
第二報警方式
|
|
|
|
|
|
|
饋電輸出
|
P
|
|
|
DC24V饋電輸出 |
|
供電方式
|
|
|
| DC24V供電 |
| AC90~265V供電(開關電源) |
| AC220V供電(線性電源,可省略) |
|
|
外形特征
|
|
|
|
| ★ 輸入類型 |
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
01
|
B
|
400~1800 ℃
|
09
|
Pt100.1
|
-99.9~199.9℃ |
17
|
30~350Ω
|
-1999~99999 d
|
|
02
|
S
|
0 ~1600 ℃
|
10
|
Cu50
|
-50.0~150.0 ℃ |
18
|
特 殊 規 格
|
用 戶 特 定
|
|
03
|
K
|
0 ~1300 ℃
|
11
|
Cu100
|
-50.0~150.0 ℃ |
19
|
4~20 mA開方
|
-1999~99999 d
|
|
04
|
E
|
0 ~1000 ℃
|
12
|
4~20 mA
|
-1999~99999 d |
20
|
0~10mA開方
|
-1999~99999 d
|
|
05
|
T
|
-200~400 ℃
|
13
|
0~10 mA
|
-1999~99999 d |
21
|
1~ 5 V開方
|
-1999~99999 d
|
|
06
|
J
|
0 ~1200 ℃
|
14
|
1~5 V
|
-1999~99999 d |
22
|
0~5 V開方
|
-1999~99999 d
|
|
07
|
Wre
|
0 ~2300 ℃
|
15
|
0~5 V
|
-1999~99999 d |
23
|
可切換輸入
|
|
|
08
|
Pt100
|
-200~650 ℃
|
16
|
0~20 mA
|
-1999~99999 d |
|
|
|
|
| ★ 控制輸出方式 |
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
輸出方式
|
無輸出
|
繼電器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR輸出 |
SSR輸出 |
特殊規格 |
SOT輸出 |
|
| ★ 變送輸出方式 |
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊規格
|
|
| ★ 通訊方式 |
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
|
| ★ 型號舉例: |
| ND835-81-12/12-LH-P-W |
| 通訊方式RS485,輸出方式為繼電器輸出,PV輸入類型為4~20 mA,SV輸入類型為4~20 mA,一報警為下限報警,第二報警為上限報警,DC24V饋電輸出,DC24V供電。 |
