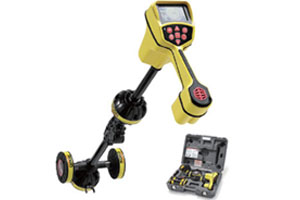

美國里奇SR-20地下管線探測儀

探測儀的原理:是利用電磁感應原理探測金屬管線、電/光纜,以及一些帶有金屬標志線的非金屬管線,這類簡稱管線探測儀。 里奇管線探測儀的優點:探測速度快、簡單直觀、操作方便、度高。
怎樣選擇一款好的管線探測儀?
一般由兩大部分組成: 1.發射機:給被測管線施加一個特殊頻率的信號電流,一般采用直連法、感應法和夾鉗法三種激發模式 2.接收機:接收機內置感應線圈,接收管道的磁場信號,線圈產生感應電流,從而計算管道的走向和路徑。一般有三種接收模式:峰值模式(zui大值)、谷值模式(zui小值)、寬峰模式;另外現在更的儀器一般都帶有峰值箭頭模式(結合了峰值與谷值兩者的優點,使操作更直觀)以及羅盤導向(用于指明管線的走向)。
里奇SR-20管線定位儀特點:
“全向天線”設計,三維立體定位
目標管線顯示,能夠給操作者指出目標管線的走向,可以顯示目標的變化情況。
導向箭頭,指引操作者快速找到目標。
接近信號強度顯示,可以幫助操作者更靠近目標正上方,實現快速定位。
連續深度顯示,提高工作效率。
Omi-Seek,在無源模式下使用全向無窮大模式,可以連續不斷的搜索電力及無線電信號,提高工作精度及效率.
客戶自定義頻率,客戶可以根據需要手動設定10HZ-35KHZ頻率,使用方便。
顯示屏幕,界面直觀。
內置多種無源探測頻率選擇,快速找出待挖區域未知管線。
操作簡單,攜帶方便。
里奇SR-20 探測模式
SR-20 有三種截然不同的探測模式. 它們是:
一.無源探測模式:
1.電力電線探測模式,主要應用于交流電力輸送系統的電線探測.電線頻率50Hz.
2.無線電探測模式,無線電波頻率0-1000GHz,主要應用于能感應到無線電頻率的金屬管線探測。注:在無源模式下不會用到信號發射機
二.有源探測模式:
通過信號發生機,選定一個頻率施加于一段較長的導體上,用于探測具有導電性能的管道、管線或電纜。
三.發射探頭探測模式:
配合管道疏通機、管道內窺鏡,用于探測非金屬管道、溝渠或隧道內的發射探頭或者不能被前兩種模式探測到的地方
管道定位器系統使用方法 – 尋 線 (SR-20接收機+信號發生器 ST510)
推薦一 推薦二 推薦三
信號發生器置于管線上方 使用感應信號夾 信號發生器與管線連接
里奇SR-20系統使用方法 – 尋 點
推薦一 推薦二
接受器與疏通機一起使用 接受器與內窺鏡一起使用
美國里奇SR-20地下管線探測儀
無源探測模式
無源探測模式信號接收方式
無源探測模式下,SR-20可以接收到地下管線感應到的任何外界電磁信號
電磁信號可以通過多種途徑感應到地下管線:
1. 常見的方式是導體直接連接到交流電上,這時帶電導體會產生電磁場發射電磁波(電線)。
2. 另外一種方式是電磁信號通過感應方式施加信號給地下管線,而不是通過直聯模式。例如:有些埋在地下的管線,就像一個天線一樣,可以接收到高能量、低頻率的無線電頻率,然后再輻射出這些信號,通過定位這些信號可以判斷管線的位置(無線電發射塔)
3. 距離很近的管線在電磁耦合的作用下也會相互感應,尤其是在高頻信號下,比方說管道有可能會感應到附近50Hz的交流電線,同時也可能會感應到附近的無線電頻率。這樣會給定位帶來困難。
優點:
1.發現并避免破壞未知金屬管線
2.無需配備信號發射器,省錢
無源探測模式操作技巧
1. 在無源模式下,使用一種頻率探測不到任何信號時嘗試選擇其他頻率。
2. 如果探測的是電線,請留意下周邊的配電情況,結合周邊環境來探測
3. 在無源模式下,探測電線情況較多,如果是探測有線電視線、線,網線、線請大家嘗試使用無線電頻率探測模式。
4. 通常情況下,有源探測模式比無源探測模式可靠,如果條件允許,優先考慮使用有源探測模式。
有源探測模式
通過信號發生機,選定一個頻率施加于一段較長的導體上。用于探測具有導電性能的管道、管線或電纜。
給目標施加信號只有2種方式.
Conductive – metal to metal – “direct connect”“直聯法”
Inductive – non-metal – to – metal –“感應法”
1.使用感應夾鉗
2.信號發射機感應方式:
信號發射機自身內置線圈,會產生電磁場,通過感應方式給附近的金屬導體施加信號。
里奇管線定位儀用于在地面探測定位地下供水管道(金屬)的準確位置、埋深、走向、路徑和信號電流強度。
技術性能
接收機技術參數
用途 探測地下管道和電纜的位置、深度、電流、路徑等 定位模式 8天線定位。 直觀顯示管線影像,獲影像顯示。
預設接收頻率
信號發射器頻率:16HZ,512HZ,640HZ,850HZ,8KHZ,16KHZ,33KHZ
有源探測頻率:128HZ,1KHZ,8KHZ,33KHZ,93KHZ,262KHZ
電線探測頻率:50HZ,60HZ,<4khz寬帶
無線探測頻率:4KHZ——15KHZ,15KHZ——36KHZ
增益范圍 :自動
定位精度 深度+-2.5%
測深精度 0-3米深度的+-2.5% ,3-5米深度+-4%,6-10米+-8%
方向測量精度:15°以內 彎點/三通點2米內
5°以內 彎點/三通點2米內
電流測量精度 實際電流+-2.5%
測深范圍 0-10m
顯示屏 3.52 英寸液晶彩屏
附件端口 1個USB端口,1個充電端口
外殼 高強度碳纖維,高密度熱塑
電源 充電電池和堿性電池雙電源供電
工作時間 >=45小時
重量2.1kg
9.4.2.2發射機技術參數
功能 對管線施加特定頻率的定位信號
輸出模式 感應模式,直連模式,夾鉗模式。
輸出方式 自動阻抗匹配
輸出頻率 感應模式:33K,8K
直連模式:10KHZ——490KHZ任意頻率
zui大輸出功率 10W
zui大輸出電流 1A RMS
電源 充電電池 工作時間 >=20小時
重量 4kg
工作環境 -20 度 -——50 度 ,IP54 , NEMA 4
設備配置
10W大功率發射機 1臺(包含接地針,連接線)
100mm以內標準夾鉗 1個
LED屏顯示發射電量,頻率,電池狀態。
SR-20應用領域
油田 & 化工 供水 電力 供氣/燃氣 市政/軍隊
