產品說明

FA系列頻率、轉速、線速表

1.特點

◎撥碼式按鍵設定，適用于測量各種轉速、頻率、線速度
◎任意比例系數設定，分辨率高
◎輸出、輸入光電隔離，抗干擾能力強
◎雙段設定控制輸出

2.型號說明

外供電源：N:無 A:12V B:24V

AL2:N:無 R:RELAY S:SSR/LOGIC T:SCR

AL1:N:無 R:RELAY S:SSR/LOGIC T:SCR

功能選擇：N:按鍵設定 K:撥碼設定

顯示位數：4：4位顯示 5：5位顯示 6：6位顯示

供電電源：缺省：AC 220V/100V AC 50/60HZ E:24V±10%DC

外型尺寸 4：48H×48W 7:72H×72W 8:48H×96W

FA系列頻率、轉速、線速表

3.技術參數

電源	AC 220V/100V±15% 50HZ/60HZ 功耗：≤5VA
顯示方式	14.2mm 7段LED顯示
顯示范圍	0.1～9999、0.1～99999（依顯示位變化）
輸入頻率范圍	0.1HZ～9KHZ
測量誤差	0.1%±2Dight
輸入信號	脈沖、方波 5V ≤H≤30V 0≤L≤2V ,上升沿觸發
輸入阻抗	≥10KΩ
輔助電源	DC 12V±5% 50mA max
緣電阻	≥100MΩ (DC 500V 接線端子和外殼之間)
耐壓強度	AC1500V 50HZ/60HZ 1min
工作環境	0～50℃ ≤85％RH

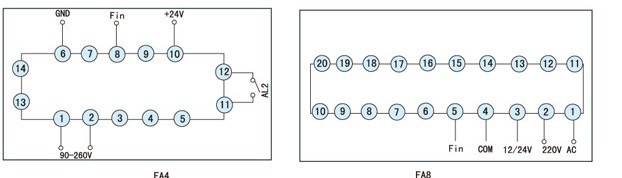

4.端子連接（接線如有變動，接出廠儀表標識接線）

注：接線如有變動，按出廠儀表表示接線.

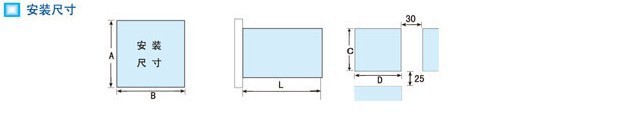

5.安裝尺寸

型號	A	B	L	C	D
FA4	48	48	80	45+0.5	45+0.5
FA7	72	72	100	67.5+0.5	67.5+0.5
FA8	96	48	100	91+0.5	45+0.5

6.應用舉例

例如：滾動軸帶動皮帶移動的設備中，滾軸周長C=0.5m,用編碼器作傳感器.
旋轉編碼器每轉輸出10個脈沖.
1.要求儀表顯示輸出的頻率，即P值為1，要求儀表顯示出滾軸的頻率，即P值設定為0.1（1×10）
2.要求將儀表顯示滾軸的轉速.
先將儀表按表殼上的接線圖接好電源線，信號線等，
然后通上電源，進入菜單1、P值設：系數＝1×每圈的脈沖數＝1×10＝0.1，
因當前值（轉速）測量值×系數×60＝測量值×P,P=0.1×60＝6，
再跟實際使用相應調整其它各項參數使儀表就可以直觀顯示滾軸的轉速（即P=×每圈脈沖數×60）
再跟實際使用相應調整其它各項參數使儀表就可以直觀顯示滾軸的轉速（即P=×每圈脈沖數×60）
3.要求儀表直觀顯示皮帶移動的速度（即每分鐘移動多少米，單位米/分）
先按儀表殼上的連接圖接好電源線、信號線等，通上電源，
然后進入菜單1、P值設定，系數＝滾軸周長×每圈的脈沖數＝0.5×10＝0.05，
因為當前值（即線速度）＝測量值×系數×60＝測量值×P,P=0.05×60＝3，
再跟實際使用相應調整其它各項參數，儀表就可以直觀顯示出皮帶移動的速度（即每分鐘移動多少米）（即　P=滾軸周長×每圈脈沖數×60）
