產品簡介
計米器,計數器,長度計,可通過傳感器信號,測量記錄長度數據保存控制功能
公司簡介
〖企業簡介〗
江蘇昆侖工控(淮電)電氣有限公司成立于1997年,2003在蘇州成立了江蘇昆侖工控電氣十廠,本廠專業研發,生產,銷售各種電力工控,機電,石油煤礦,化工設備配套產品廠家。先后在蘇州,無錫,淮安,浙江,連云港,廣東,北京,上海等地均設有生產,銷售分支機構,主要產品有:數顯電流電壓,功率,功率因數表、溫控表,溫濕度表,計數器,轉速表,歐姆表,時間繼電器,光電,電磁隔離變送器、液位器,壓力變送器,差壓變送器,溫壓一體傳感器,分流器,互感器,接近開關,三色燈等配套產品。公司目前旗下有員工約500人,年產銷100萬臺,年銷售額收入近1000萬元。公司一貫堅持“質量第一,用戶至上,優質服務,信守合同”的宗旨,憑借著高質量的產品,良好的信譽,優質的服務,產品暢銷全國近三十多個省、市、自治區以及遠銷歐美、東南亞等國家。竭誠與國內外商家雙贏合作,共同發展,共創輝煌!
展開
產品說明
長度計,計米器技術資料
|
|
特點:
|
|
◎ 任意系數設定
◎ EEPROM數據保護
◎ 多種輸入模式和輸出模式選擇
◎ 所有功能從面板的按鍵進行操作
◎ 工作電流AC 110/220V 50/60Hz
|

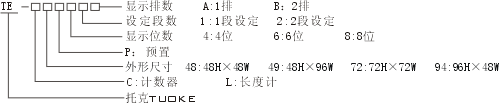

| 一、 型號及含義 |
|
|
|
| 二、型號及技術參數 |
|
型號
|
可預置段數
|
顯示位數
|
計數范圍
|
輸入信號
|
zui大計數速率
|
|
TE-□48P41B
|
1段
|
4位
|
0∽9999
|
4-30V
|
1KHz
|
|
TE-□48P81B
|
1段
|
8位
|
0∽99999999
|
4-30V
|
1KHz
|
|
TE-□49P41B
|
1段
|
4位
|
0∽9999
|
4-30V
|
1KHz
|
|
TE-□49P81B
|
1段
|
8位
|
0∽99999999
|
4-30V
|
1KHz
|
|
TE-□72P41B
|
1段
|
4位
|
0∽9999
|
4-30V
|
1KHz
|
|
TE-□72P81B
|
1段
|
8位
|
0∽99999999
|
4-30V
|
1KHz
|
|
TE-□94P41B
|
1段
|
4位
|
0∽9999
|
4-30V
|
1KHz
|
|
TE-□94P81B
|
1段
|
8位
|
0∽99999999
|
4-30V
|
1KHz
|
|
TE-□49P62A
|
2段
|
6位
|
0∽999999
|
4-30V
|
5KHz
|
|
| 三、技術參數: |
| 功耗 |
≤5VA (at AC 220V 50HZ)
|
| 輸入信號 |
觸點輸入/集電輸入/傳感器輸入,輸入電阻5KΩ,低電平0-2V,高電平30V
|
|
溢出
|
當測量值出現6位時顯示“------”
|
| 輸入方式 |
加法、減法、加減法(相位差輸入)
|
| 輸出方式 |
N、C、R
|
| 復位方式 |
手動復位、自動復位、外接信號復位
|
| 輔助電壓 |
DC 12V±10% 50mA max
|
| 電源電壓 |
AC 220V (50HZ/60HZ)
|
| 緣強度 |
100M/min以上,用500VDC兆歐表測(導電端子和裸露的非帶電金屬體間、非連接觸點間
|
| 耐壓 |
AC2000V,50HZ/60HZ 1min(導電端子和裸露的非帶電金屬體間、非接觸點間) |
| 抗干擾 |
用噪音抗干擾模擬器的方波干擾:+2KV(電源端子間)、+500V(輸入端間)
|
| 工作環境 |
0-50℃ 45%-85%RH
|
|
| <四、 連接圖 |
|
|
| 五、面板說明 |
1、位選鍵( ):當進入編程狀態時,數碼管中有一位閃爍,通過此鍵可使閃爍位從高位向低位循環移動
2、增加鍵(Δ):當進入編程狀態時,通過此鍵可使閃爍位的數字由0到9循環增加。
3、復位鍵(RST):在正常工作時,按下復位鍵,計數器恢復初始狀態,抬起復位鍵,計數器開始計數。
4、功能鍵(SET):在正常工作時,編程燈(SET)不亮,此時按一下功能鍵,編程燈亮,表示進入編程狀態。 |
| 六、 操作指南 |
| 1、TE-□48P41B、TE-□49P41B、TE-□72P41B、TE-□94P41B使用說明: |
1)、顯示器:正常工作時,上邊四位數碼管顯示當前計數值。下邊四位數碼管顯示設定值。
2)、計數值設定:利用增加鍵和位選鍵即可任意設定計數器的計數值、倍率值。
一次按位選鍵( ),上邊一位數碼管呈閃爍狀態,按增加鍵(△),設定此數值;再按位選鍵( ),上邊第二位數碼管閃爍,按增加鍵(△),設定此數值;依次類推,設定第三位、第四位數值,即設定了四位計數值;此時再按位選鍵( ),下邊一位數碼管呈閃爍狀態,按增加鍵(△),設定此數值;然后按位選鍵( ),下邊第二位數碼管閃爍,按增加鍵(△),設定此數值;依次類推,設定下邊第三位、第四位數值,即設定了計數器的倍率值(顯示值等于計數脈沖數乘以倍率,倍率值范圍:0.001-9.999);這時數碼管仍在閃爍,8秒種后,閃爍停止,以上所設定的計數值、倍率值便自動存入機內。
注意:在整個設定過程中,應連續進行,每?jī)刹襟E之間不應超過8秒鐘。
3)、接線端子說明:
①、GND為公共端,PAU為計數選擇端,計數選擇端PAU與公共端GND相接,計數為倒計數,反之為正計數.
②、RST為計數復位端,RST端與GND端接通,計數器恢復初始狀態;RST端GND端斷開,計數器從初始值開始計數。
③、INPUT為計數輸入端,開關量、電平脈沖兩種輸入信號兼容。開關量如常開觸點、光電對管。電平脈沖:低電平:-30V—+0.6V;高電平:+4V—+30V。(見圖1) |
|
|
| 2、TE-□48P81B、TE-□49P81B、TE-□72P81B、TE-□94P81B使用說明: |
1)、顯示器:正常工作時,八位數碼管顯示當前計數值。
2)、計數值設定:利用增加鍵和位選鍵即可任意設定計數器的計數值、倍率值。
先按位選鍵( ),上邊一位數碼管呈閃爍狀態,按增加鍵(△),設定此數值;再按位選鍵( ),上邊第二位數碼管閃爍,按增加鍵(△),設定此數值;依次類推,設定上邊第三位、第四位數值,下邊一位、第二位、第三位、第四位數值,即設定了計數器的計數值,再按位選鍵( ),只有上邊四位數碼管亮,且一位數碼管閃爍,按增加鍵(△),設定此數值,再按位選鍵( ),上邊第二位數碼管閃爍,按增加鍵(△),設定此數值,依次類推,設定上邊第三位、第四位數值,即設定了計數器的倍率值(顯示值等于計數脈沖數乘以倍率,倍率值范圍:0.001-9.999);這時數碼管仍在閃爍,8秒種后,閃爍停止,以上所設定的計數值、倍率值便自動存入機內。
3)、接線端子說明:
①、GND為公共端,PAU為計數選擇端,計數選擇端PAU與公共端GND相接,計數為倒計數,反之為正計數.
②、RST為計數復位端,RST端與GND端接通,計數器恢復初始狀態;RST端GND端斷開,計數器從初始值開始計數
③、INPUT為計數輸入端,開關量、電平脈沖兩種輸入信號兼容。開關量如常開觸點、光電對管。電平脈沖:低電平:-30V—+0.6V;高電平:+4V—+30V。(見圖1) |
| 3、TE-□49P62A(六位智能數顯計數器/長度計)使用說明 |
| 1)、功能鍵(SET):按動此鍵將按如下順序選項 |
|
|
①在正常工作時,編程燈(SET)不亮,此時按一下功能鍵,編程燈亮,表示進入編程狀態。同時繼電器1指示燈(J1)亮,這時可通過位選和增加鍵,設置繼電器1的動作值(當顯示值大于或等于該值時繼電器1吸合,否則釋放)。
②再按動功能鍵,J1燈滅,繼電器2指示燈(J2)亮,此時可設定繼電器2的動作值(當顯示值大于或等于該值時繼電器2吸合,否則釋放)。 |
|
| ③繼續按動功能鍵,J1和J2同時亮,此時可設定倍率(計數值乘以倍率即為顯示值,倍率值范圍:0.001-65.535)。 |
| ④再按動功能鍵,J1和J2燈同時滅。可以設定計數初始值(每次復位都會使顯示回到初始值). |
| ⑤繼續按動功能鍵,此時可通過位選鍵,設置小數點。 |
| ⑥后再按動一次功能鍵,編程燈滅,計數器進入正常工作狀態,當繼電器1吸合時J1燈亮,釋放則滅;繼電器2吸合時J2燈亮,釋放則滅. |
| 2)、計數輸入端:輸入1為減1計數,輸入2為加1計數,可接入開關量也可接入電平脈沖。電平脈沖:低電平:-30V—+0.6V;高電平:+4V—+30V。(見圖1) |
| 七、繼電器工作方式 |
N方式:上電儀表工作,達到或超過設定值時繼電器吸合。
C方式: 上電儀表工作,達到或超過設定值時繼電器釋放。
R方式: 上電儀表工作,達到或超過設定值時繼電器吸合;5秒后,儀表自動復位,重新開始工作。 |

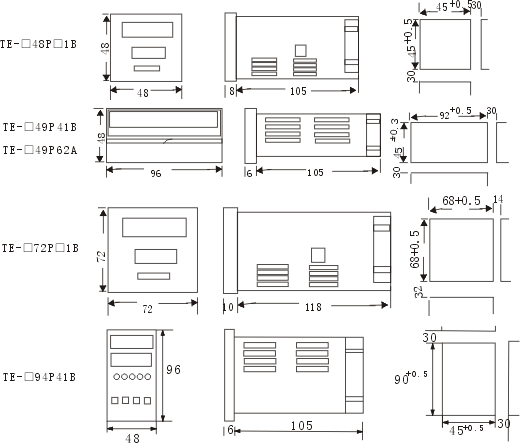

| 八、外形及開孔尺寸 |
 |
|
