TE-PW99S8 三相電量表

江蘇昆侖工控（淮電）電氣十廠

會員指數：

企業認證：

價格：電議

所在地：江蘇蘇州市

型號：TE-PW99S8

更新時間：2021-10-21

瀏覽次數：2959

公司地址：江蘇，河北，北京，上海，沈陽，吉林，黑龍江，廣東，廣西，山西，山東，四川，浙江，福建，內蒙，陜西，山西，安徽，湖北，湖南，江西，貴州，云南，新疆，青海，寧夏，重慶等

15262460178 周經理(先生) 總監

點擊查看聯系電話在線詢價

產品簡介

特點：訂購熱線：◎ 測量并顯示電壓、電流、有功功率、無功功率、功率因數和工頻 ◎ 可帶兩組繼電器報警輸出和兩路電

公司簡介

〖企業簡介〗
江蘇昆侖工控（淮電）電氣有限公司成立于1997年，2003在蘇州成立了江蘇昆侖工控電氣十廠，本廠專業研發，生產，銷售各種電力工控，機電，石油煤礦，化工設備配套產品廠家。先后在蘇州，無錫，淮安，浙江，連云港,廣東，北京，上海等地均設有生產，銷售分支機構，主要產品有：數顯電流電壓，功率，功率因數表、溫控表，溫濕度表，計數器，轉速表，歐姆表，時間繼電器，光電，電磁隔離變送器、液位器，壓力變送器，差壓變送器，溫壓一體傳感器，分流器，互感器，接近開關，三色燈等配套產品。公司目前旗下有員工約500人，年產銷100萬臺，年銷售額收入近1000萬元。公司一貫堅持“質量第一，用戶至上，優質服務，信守合同”的宗旨，憑借著高質量的產品，良好的信譽，優質的服務，產品暢銷全國近三十多個省、市、自治區以及遠銷歐美、東南亞等國家。竭誠與國內外商家雙贏合作，共同發展，共創輝煌！

展開

產品說明

特點：：

◎ 測量并顯示電壓、電流、有功功率、無功功率、功率因數和工頻

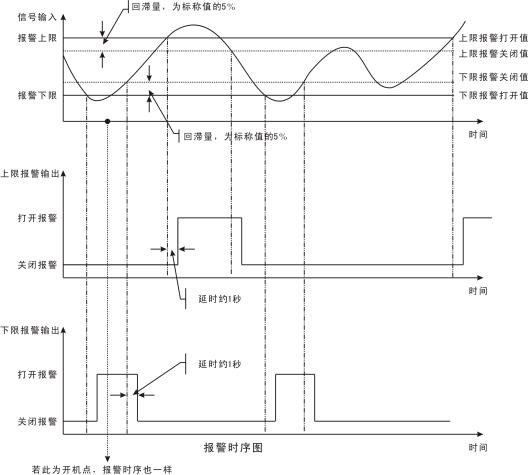

◎ 可帶兩組繼電器報警輸出和兩路電能脈沖輸出

◎ 可帶RS485通訊接口，將儀表聯接到監測中心計算機網絡

◎ 開關電源模塊供電，整機采用SMT貼片制造工藝

◎ 工作電源AC 90-260V 50/60Hz

一、 型號及含義

二、 技術參數

性能			參數
輸入測量顯示	網絡		三相三線（3P3L）、三相四線（3P4L）（訂貨時請注明）
	電壓	額定值	AC100V、400V、600V（訂貨時請注明）
		過負荷	測量：1.2 倍瞬時：2 倍/10S
		功　耗	<1VA (每相)
		阻　抗	>400k＆#8486;
		精　度	RMS測量，精度等級0.2%
	電流	額定值	AC1A、、20A（訂貨時請注明）
		過負荷	持續：1.2 倍瞬時：10 倍/10S
		功　耗	<0.4VA (每相)
		阻　抗	<20m＆#8486;
		精　度	RMS測量，精度等級0.2%
	頻率		40~60Hz，精度0.1Hz
	功率		有功、無功、視在功率，精度0.5%
	電能		四象限有功、無功電能計量，精度0.5%
	顯示		可編程設置、切換、循環 LED
電源	工作范圍		AC或DC 80V～270V
	功耗		≤5VA
輸出	數字接口		RS-485、MODBUS-RTU 協議
	脈沖輸出		2路電能脈沖輸出，光耦繼電器
環境	工作環境		-10℃～55℃
	儲存環境		-20℃～75℃
安全	耐壓		輸入和電源>AC 2kV 輸入和輸出>AC 2kV
	緣		輸入、輸出、電源對機殼>5MΩ
外形	尺寸		96mm×96mm×108mm（長×寬×深）
	重　量		0.4kg

三、 操作說明

1、儀表面板部位功能

①三排LED 顯示測量的電量信息或編程時提示信息，分6頁分別顯示UA B C；IA B C；P Q PF；有功電能無功電；頻率。在電壓模式下按

可切換顯示相電壓和線電壓
②4個按鍵用于顯示切換或編程設置，▲、▼為切換鍵；

為選擇確認鍵。
③K-千；M-兆為測量數據的數量級。例如，在電壓測量模式下，LED顯示220.2，同時K燈亮表示220.2kV，K 暗則電壓數值為220.2V。
④分別對應的測量項目：分別對應三相電壓；三相電流；有功功率、無功功率、功率因數；有功電能、無功電能、頻率信息。

2、編程操作
在編程操作下，儀表提供了PT參數設置(PT)、CT參數設置(CT)、額定電壓選擇(U-IN)、額定電流選擇(I-IN)、接線方式選擇(NET)、循環顯示方式控制(CYCL)、脈沖常數選擇(INNP)、通訊數據格式選擇 (DATA)、通訊波特率選擇(BAUD)和本機通訊地址設置(ADDR)共10 項設置菜單項目，采用LED 顯示的單層全透明菜單結構管理方式：進入編程模式時，第1排LED顯示菜單信息項目號并閃爍；第2排LED顯示項目菜單信息，第3 排LED顯示當前項目菜單下的參數數據。

編程按鍵操作方法：按住

鍵持續2秒，本儀表自動進入設定狀態，每按一下自動進入下一項參數設定，若退出設定，按住

鍵持續2秒即可；在設定狀態，每按一下▲鍵，設定值循環增加，按住不放，設定值快速循環增加，每按一下▼鍵，設定值循環減小，按住不放，設定值快速循環減小。

3、功能菜單

四、 接線圖及連接方式

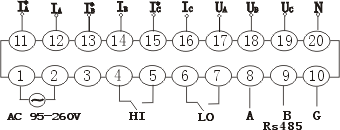

1、接線圖

說明：1）、接線圖中的“*”表示電流或電壓信號進線端
2）、根據用戶實際需求,會改動某些端子的功能,用戶以供貨產品的技術協議或機殼后面的接線指示圖為準。
3）、儀表采用交流供電，建議在火線一側安裝1A 的保險絲。
4）、對于電力品質較差的地區中，建議在電源回路安裝浪涌抑制器防止雷擊，以及快速脈沖群抑制器。
5）．儀表采用了每個測量通道單獨采集的計算方式，保證了使用時完全一致、對稱，其具有多種接線方式，適用于不同的負載形式。

2、連接方式
以下接線方式請訂貨時，預先注明，無說明時我們提供方式1（三相四線）!

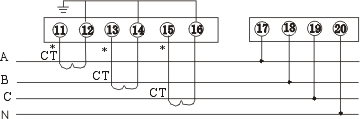

1）、三相四線

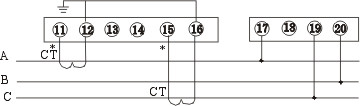

2）、三相三線

說明：1）、電壓輸入：輸入電壓應不高于產品的額定輸入電壓（100V、400V或600V)，否則應考慮使用PT，在電壓輸入端須安裝1A 保險絲。
2）、電流輸入：標準額定輸入電流為，大于的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT 一次回路或者短接二次回路。建議使用接線排，不要直接接CT，以便于拆裝。
3）、要確保輸入電壓、電流相對應，相序一致，方向一致；否則會出現數值和符號錯誤！
4）、儀表輸入網絡的配置根據系統的CT 個數決定，在2 個CT 的情況下，選擇三相三線兩元件方式。在3 個CT 的情況下，選擇3 相3 線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET 應該同所測量的負載的接線方式一致，不然會導致儀表測量的電壓或功率不正確。其中在3P3L 中，電壓測量和顯示的為線電壓；而在3P4L 中，電壓能夠測量和切換顯示電網的相電壓和線電壓。

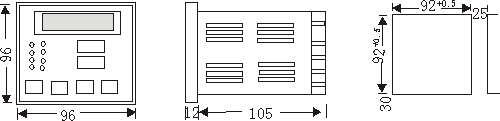

五、 外形及開孔尺寸
