產品說明
|
特點：
|
|
⊙ 具有多種定時模式
⊙ 輸出延時有多種選擇
⊙ 帶一組繼電器輸出
⊙ 所有功能從面板的按鍵進行操作
⊙ 多種外形尺寸選擇
|
| 一、 型號及含義 |
|
|
|
| 二、時間繼電器 |
|
代碼
|
產品型號
|
時間范圍
|
計時方式
|
|
01
|
TE-T48P41B
TE-T72P41B
TE-T49P41B
TE-T94P41B
|
0.01S∽99.99S
|
正計時
|
|
02
|
0.01S∽99.99S
|
|
|
03
|
1M∽9999M
|
正計時
|
|
04
|
1M∽9999M
|
|
|
05
|
1S∽9999S
|
正計時
|
|
06
|
1S∽9999S
|
|
|
07
|
1S∽99M59S
|
正計時
|
|
08
|
1S∽99M59S
|
|
|
09
|
1M∽99H59M
|
正計時
|
|
10
|
1M∽99H59M
|
|
|
11
|
TE-T48P42B
TE-T72P42B
TE-T49P42B
TE-T94P42B
|
1M∽99H59M
|
正計時
|
|
12
|
1M∽99H59M
|
|
|
13
|
1S∽99M59S
|
正計時
|
|
14
|
1S∽99M59S
|
|
|
15
|
1S∽9999S
|
正計時
|
|
16
|
1S∽9999S
|
|
|
17
|
1M∽9999M
|
正計時
|
|
18
|
1M∽9999M
|
|
|
19
|
TE-T48P81B
TE-T72P81B
TE-T49P81B
TE-T94P81B
|
0∽99H59M59.99S
|
立即復位
|
|
20
|
0∽99H59M59.99S
|
八秒復位
|
|
21
|
0∽9999H59M59S
|
立即復位
|
|
22
|
0∽9999H59M59S
|
八秒復位
|
|
23
|
0∽9999D23H59M
|
立即復位
|
|
24
|
0∽9999D23H59M
|
八秒復位
|
|
| 三、技術參數 |
|
電源電壓
|
AC 220V (50HZ/60HZ)
|
|
功耗
|
≤5VA （at AC 220V 50HZ）
|
|
復位模式
|
信號復位/按鍵復位，zui小復位信號時間約20Ms
|
|
控制輸出
|
繼電器輸出：250AC 3A（電阻負載），
|
|
輸出方式
|
N、F、C、R
|
|
重復精度
|
電源啟動：+0.02%+0.05sec 復位啟動：+0.01%+0.03sec
|
|
緣強度
|
100M/min以上，用500VDC兆歐表測（導電端子和裸露的非帶電金屬體間、非連接觸點間）
|
|
耐壓
|
AC2000V,50HZ/60HZ 1min(導電端子和裸露的非帶電金屬體間、非連接觸點間)
|
|
抗干擾
|
用噪音抗干擾模擬器的方波干擾：+2KV(電源端子間)、+500V(輸入端間)
|
|
工作壽命
|
機械壽命:100萬次以上電氣壽命：10萬次以上(AC250V 3A 電阻負載)
|
|

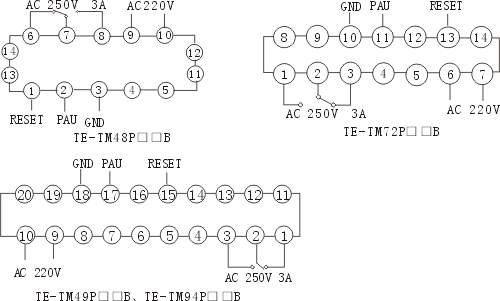

| 四、連接圖 |
|
|
| 五、面板說明 |
1、位選鍵（ ）：設定時，用于選擇某位數碼，選中的數碼呈閃爍狀態。
2、增加鍵（Δ）：設定時，按過位選鍵（）后，按此鍵，可改變閃爍位的數值，此數值單向增加。
3、復位鍵（RST）：在正常工作時，按下復位鍵，時間繼電器恢復初始狀態；抬起復位鍵，時間繼電器重新開始計時。
4、暫停鍵（PAU）：在正常工作時，按下暫停鍵，延時停止，抬起暫停鍵，延時繼續。 |
| 六、輸入模式 |
1、產品型號設定：
儀表在任何工作狀態下，都可以進行產品型號設定。
1）、按住位選鍵（ ）10秒后，上邊四位數碼管亮，表現為XY-Z，XY為產品代碼，詳見產品型號。Z為繼電器工作方式代碼，詳見繼電器工作方式。
2）、按住位選鍵（），XY數碼管閃爍，再按增加鍵（Δ），改變XY值，并任XY值閃爍10秒，XY值便自動存入儀表內，即設定了產品型號。
3）、按住位選鍵（），Z數碼管閃爍，再按增加鍵（Δ），改變Z值，并任Z值閃爍10秒，Z值便自動存入儀表內，即設定了繼電器工作方式。
2、TE-T48P41B、TE-T72P41B（單設定雙數顯4位時間繼電器）使用說明:
1）、顯示器：正常工作時，上邊四位LED數碼管顯示延時值，下邊四位LED數碼管顯示延時設定值。
2）、延時值設定：在顯示范圍內利用增加鍵和位選鍵即可任意設定繼電器的延時值。一次按位選鍵(),POW指示燈亮,下邊一位數碼管閃爍,按增加鍵(△),設定一位數值；再按位選鍵(),下邊第二位數碼管閃爍，按增加鍵(△),設定第二位數值,依次類推，可設定第三位、第四位數值,此時，數碼管仍在閃爍,過8秒種,閃爍停止,設定值便自動存入儀表內。 利用復位鍵或復位引出端子或重新上電,都可使延時器開始延時,待延時完成后.
注意：在整個設定過程中,應連續進行,每?jī)刹襟E之間不應超過8秒鐘。
3）、正常工作時，將暫停端PAU與公共端GND接通，延時停止，斷開，延時繼續。利用此功能可作累時器使用。將復位端RST與公共端GND接通，延時器恢復初始狀態，將復位端RST與公共端GND斷開，延時器重新開始延時。
3、TE-T48P42B、TE-T72P42B（雙設定雙數顯4位時間繼電器）使用說明：
1)、顯示器：設定時，上邊四位LED數碼管顯示繼電器釋放時間的設定值，下邊四位LED數碼管顯示繼電器吸合時間的設定值。
正常工作時，上邊四位LED數碼管顯示繼電器釋放、吸合時間的當前值，下邊四位LED數碼管顯示繼電器釋放、吸合時間的設定值。
2）、正常工作時，按增加鍵（△），顯示器顯示繼電器吸合、釋放時間的設定值。
3)、釋放時間、吸合時間設定：在顯示范圍內利用增加鍵和位選鍵即可任意設定繼電器的釋放、吸合時間。先按位選鍵（），上邊一位數碼管呈閃爍狀態，按增加鍵(△),設定此數值；然后按位選鍵（），上邊第二位數碼管閃爍，按增加鍵（△），設定此數值；依次類推，設定上邊第三位、第四位數值，即設定了繼電器的釋放時間，此時再按位選鍵（），下邊一位數碼管呈閃爍狀態，按增加鍵（△），設定此數值，然后按位選鍵（），下邊第二位數碼管閃爍，按增加鍵（△），設定此數值，依次類推，設定下邊第三位、第四位數值，即設定了繼電器的吸合時間，這時數碼管仍在閃爍，過8秒鐘，閃爍停止，以上所設定的繼電器釋放時間、吸合時間便自動存入儀表內。 |
|
利用復位鍵或復位端子或重新上電，都可使儀表從繼電器釋放時間的初始值開始延時（此時POW指示燈呈閃爍狀態），待延時完畢，繼電器釋放；代表就從吸合時間的初始值開始延時（此時POW指示燈仍閃爍，OUT指示燈變亮），待延時完畢，繼電器吸合。以后儀表就按設定的釋放、吸合時間循環工作。
4）、正常工作時,將暫停端PAU與公共端GND接通,延時停止,斷開,延時繼續。將復位端RST與公端GND接通，繼電器恢復釋放時間的初始值（即上邊數碼管顯示繼電器釋放時間的初始值，下邊數碼管顯示繼電器釋放時間的設定值），將復位端RST與公共端GND斷開，繼電器從釋放時間的初始值開始延時。 |
| 4、TE-T48P81B、TE-T72P81B（單設定八位數顯累時器）使用說明： |
1).顯示器：設定時,八位數碼管顯示累時設定值,正常工作時,八位數碼管顯示當前累計時間.
2）、正常工作時，直接增加鍵（△），顯示器顯示累時設定值。
3）、累時值設定：在顯示范圍內利用增加鍵和位選鍵即可任意設定累時器的累時值。先按位選鍵（），上邊一位數碼管呈閃爍狀態，按增加鍵（△），設定此數值，然后按位選鍵（），上邊第二位數碼管閃爍，按增加鍵（△），設定此數值，依次類推，設定上邊第三位、第四位數值，下邊一位、第二位、第三位、第四位數值，即設定了累時器的累時值，這時數碼管仍在閃爍，過8秒種，閃爍 停止，以上所設定的累時值便自動存入機內。
利用復位鍵或復位端子或重新上電，都可使累時器開始累時（此時POW指示燈呈閃爍狀態），待累時值達到設定值時，繼電器動作，累時停止（此時POW指示燈停止閃爍，OUT指示燈亮?xí)r，繼電器吸合；OUT指示燈滅時，繼電器釋放）。
4）、當前累時值停電保持：掉電時，當前累時值自動存入儀表內；上電后，累時器從當前累時值繼續累時。
5）、GND為公共端，PAU為累時暫停端。正常工作時，將暫停端PAU與公共端GND接通，累時停止；斷開，累時繼續。RST為復位端。正常工作時，將復位端RST與公共端GND接通（對于八秒復位型需持續接通八秒），累時器恢復初始狀態；斷開，累時器重新開始累時，此功能與前面板復位鍵功能完全相同。 |
| 七、繼電器工作方式 |
|
方式代碼
|
繼電器工作方式內容
|
|
1
|
上電儀表工作，達到或超過設定值時繼電器吸合。
|
|
2
|
上電儀表不工作(可通過復位鍵或復位端子使儀表工作),達到或超過設定值時繼電器吸合
|
|
3
|
上電儀表工作，達到或超過設定值時繼電器釋放。
|
|
4
|
上電儀表不工作(可通過復位鍵或復位端子使儀表工作),達到或超過設定值時繼電器釋放
|
|
5
|
上電儀表工作,達到或超過設定值時繼電器吸合；5秒后,儀表自動復位,重新開始工作。
|
|
6
|
上電儀表不工作（可通過復位鍵或復位端子使儀表工作），達到或超過設定值時繼電器吸合；5秒后，儀表自動復位，重新開始工作。
|
|

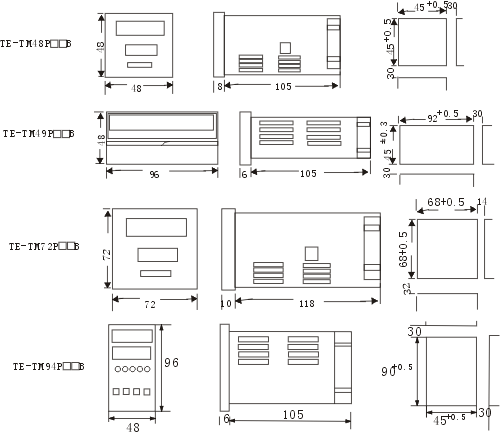

| 八、外形及開孔尺寸 |
|
|
