產品簡介

一、AFLU型渦街流量計的概述AFLU型渦街流量計是在渦街流量變送器的基礎上，集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓

公司簡介

成都永浩機電工程技術有限公司是專注于自動化領域的儀器儀表設計、生產、銷售服務的現代化高新技術企業，公司引進法國最先進的生產線，擁有“艾拓利爾”品牌全系列流量、液位、壓力產品，長期與法國許多大型儀表企業技術合作，產品不斷更新?lián)Q代，自投入市場以來，廣泛應用于石油、化工、電力、冶金、環保、制藥、水處理等行業，得到了廣大用戶的一致好評。
公司擁有高級職稱技術人員十余名，并長期與川大等高校合作，產品研發實力雄厚。公司下屬的制造公司設備齊全，擁有數控機床等加工設備二十余臺，氣、液標準校驗裝置四套。
公司主要產品包括：
流量?jī)x表類：電磁流量計、渦街流量計、渦輪流量計、差壓式流量計、超聲波流量計、金屬管浮子流量計、橢圓齒輪流量計、質量流量計及熱式流量開關。
物位儀表類：壓阻式液位變送器、電容式液位變送器、超聲波液位計、雷達物位計等。
壓力類儀表：壓力變送器、差壓變送器等。
公司通過不斷的技術完善，自行開發的定量控制系統及GPRS遠程監控系統，可對各種工業現場的各種變量進行有線或者無線遠程監控，極大的發揮了工業自動化儀表的過程監控功能。
公司秉承客戶至上，以誠為本，以信待人的經營理念，追求產品的高質量、高技術及高效率的服務是我們永遠的目標！

展開

產品說明

一、AFLU型渦街流量計的概述

AFLU型渦街流量計是在渦街流量變送器的基礎上，集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮惑w式流量計。其輸出為電壓脈沖頻率信號，也可轉換輸出4~20mADC 標準信號。該儀表采用的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便，是石油、化工、電力、冶金等行業液體、氣體計量和飽和蒸汽計量的理想儀表。

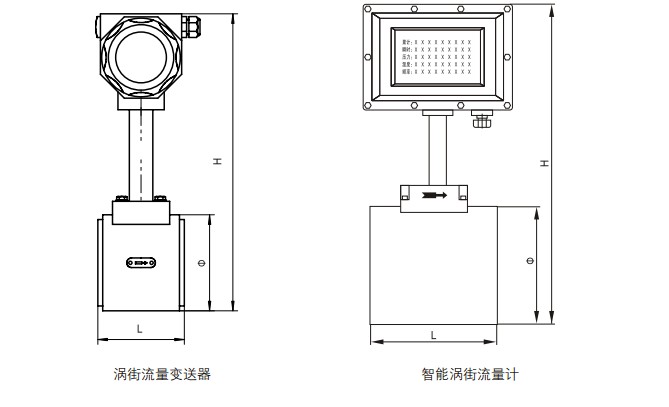

AFLU型渦街流量計可采用一體式現場顯示結構，也可由渦街流量變送器與我廠生產的智能顯示儀表配套，組成分體式智能渦街流量計，對流量進行準確計量，亦可與調節儀表或計算機聯用，組成流量控制系統。
我廠生產的型渦街流量變送器根據結構不同主要分為以下兩種：
AFLU型渦街流量變送器，主要應用法蘭卡裝式結構，把型渦街流量變送器直接安裝在被測管道上測量管道中的流體流量。該型儀表主要用于口徑為DN200 以下或DN200 的管道上，若管道口徑為DN200 以上，選用插入式型渦街流量變送器或其他類型流量?jī)x表。
AFLU插入式型渦街流量變送器，應用插入式機構，把小尺寸的渦街流量傳感器探頭，放到大口徑管道中的特定位置來測量大口徑中流體的流量。這是一種測量大口徑管道流體流量的方法。

二、AFLU型渦街流量計的原理

基于卡曼渦街原理，如果將一個稱之為流量元件的非流線型物體（比如三角柱體）垂直插入管道流體中，當流速足夠大時，在流量元件的下游便會交替地產生旋渦，隨著旋渦尺寸的增大，便會離開流量元件向下游流去，形成兩列旋渦系列，即渦街。這一過程稱為旋渦的剝離（如圖 1 旋渦產生示意圖）。旋渦剝離的頻率在一定的流速范圍內，與介質流速成線性關系，且這一關系不受流體的密度、粘度、壓力、溫度的影響。由于旋渦分離在柱體兩側產生壓力脈動，探頭體產生交變應力，埋設在探頭體內的壓電晶體元件受交變應力作用而產生交變電荷。檢測放大器將交變電荷進行交換處理后，輸出頻率與介質速度成正比脈沖信號，送至積算儀進行處理和顯示或輸出4~20mA標準電流信號。

三、ALFU型渦街流量計特點

1、AFLU型渦街流量變送器的特點:
●結構簡單而牢固，無可動部件，可靠性高，使用壽命長；
●測量范圍寬，量程比可達1：10；
●壓力損失較小，運行費用低，更具節能意義；
●輸出信號與流量成線性關系，便于數據處理和上位機聯用，可通過RS232、RS485接口與上位機連接；
●在一定雷諾數范圍內，輸出信號頻率不受流體物理參數（溫度、壓力、粘度）的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關；
●安裝簡單，維修方便；
●應用范圍廣，液體、氣體、蒸汽流量均可測量；

2、AFLU型渦街流量計特點：
●可檢測介質的溫度與壓力并進行自動補償，可直接檢測氣體的標準體積流量或飽和蒸汽的質量流量。
●采用的微機技術與高性能的集成芯片，整機功能強大，性能優越。
●采用的微功耗高新技術，整機功耗低，既能憑內裝3.6V 鋰電池長期供電運行，又可由外電源供電運行。
●采用LCD 顯示，清晰直觀，讀數方便。
●本流量計執行JJG198-94 計量檢定規程。

四、AFLU型渦街流量計主要技術指標

被測介質	氣體、蒸汽、水
口徑	15~1000（大于300采用插入式）
公稱壓力	1.6~6.4MPa（6.4MPa以上協議訂貨）
介質溫度	-20℃~250℃
環境溫度	-40℃~55攝氏度
量程比與精度關系	1:5（1%）、1:10（2%）、1:20（3%）
補償形式	溫度補償、壓力補償（氣體計量）
直管段要求	前5D后3D
重復性	0.01%~0.008%
供電電源	24VDC或內置3.6V電壓
整機功耗	外電源≤1.5W；內電源≤1.5mW
輸出方式	4~20mA（兩線制）；0~5V（脈沖）；RS485
測量管材質	316L或根據用戶需要定制
防護等級	IP65;IP67

五、AFLU型渦街流量計流量范圍

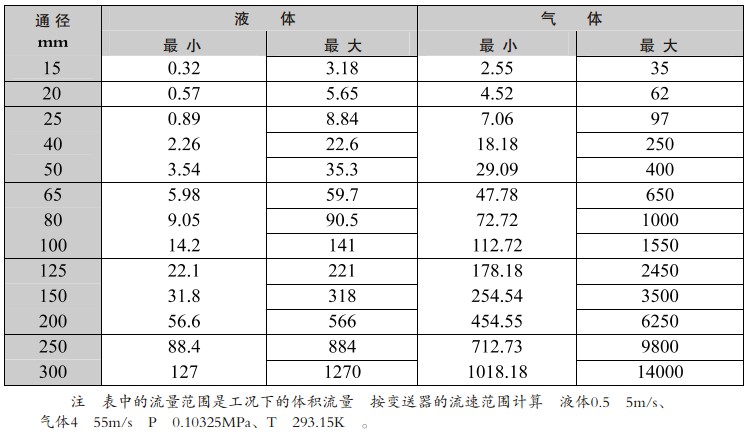

1、液體和氣體流量范圍

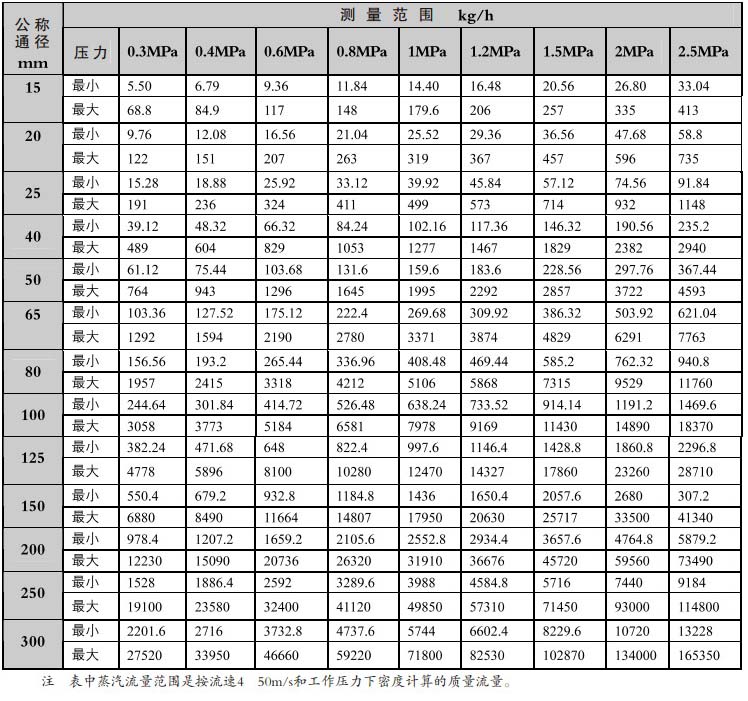

2、飽和蒸汽流量范圍
