產品簡介

JT12A-A投影儀、JT12A-B300數字式投影儀

公司簡介

　　本公司自成立以來，主要代理及銷售球柵尺,磁柵尺,千分表,光柵尺,測高儀產品。各知名品牌檢測儀器儀表.優異的產品質量與良好的服務態度，贏得了新老客戶的一致好評。

　　本公司主要代理及銷售以下系列產品：

　　★ 英國NEWALL球柵尺、VULCAN球柵尺數顯

　　★ 德國ELGO直線磁柵尺、數顯

　　★ 德國ZOLLER對刀儀、EZset對刀儀;瑞士URMA對刀儀、PWB對刀儀

　　★ 日本三豐Mitutoyo各種量具(卡尺、高度規、高度尺、高度計、千分尺、百分表、千分表、杠桿表、厚度計、深度尺、磁性表座)

　　★ 日本三豐Mitutoyo量儀(高度儀、投影儀、工具顯微鏡、硬度計、粗糙度儀)

　　★ 瑞士TESA各種量具(卡尺、千分尺、高度尺、百分表、千分表、杠桿表等)

　　★ 日本PEACOCK牌測試工具(如：百分表、千分表、厚度表、杠桿表、深度表)

　　★ 日本SK牌測試針規、EISEN牌測試針規

　　★ 日本SONY高度規、Nikon高度規、顯微鏡、日本PEAK各規格放大鏡

　　★ 瑞士TRIMOS高度儀、TESA高度儀

　　★ 臺灣萬濠《Rational》投影儀、二次元影像測量儀、工具顯微鏡、三座標、光柵尺

　　★ 臺灣精展GIN 正弦磁臺、沖子成型器、萬向磁性座、V型塊、砂輪成型器、鎢鋼塊規、高速鋼塊規、陶瓷塊陶

　　★ 國產顯微硬度計、顯微鏡、量塊、針規、螺紋量規、針規

　　★ 國產精密花崗石平臺、量表座、推拉力計、比測臺

　　企業精神：以誠為本，實事求是，取長補短!積極探索，勤勉努力，持之以恒!

　　經營理念：為客戶提供最滿意的產品和服務

　　管理理念：制度為本，追求標準化、科學化、合理化

　　人才觀：品德至上，敬業為本

展開

產品說明

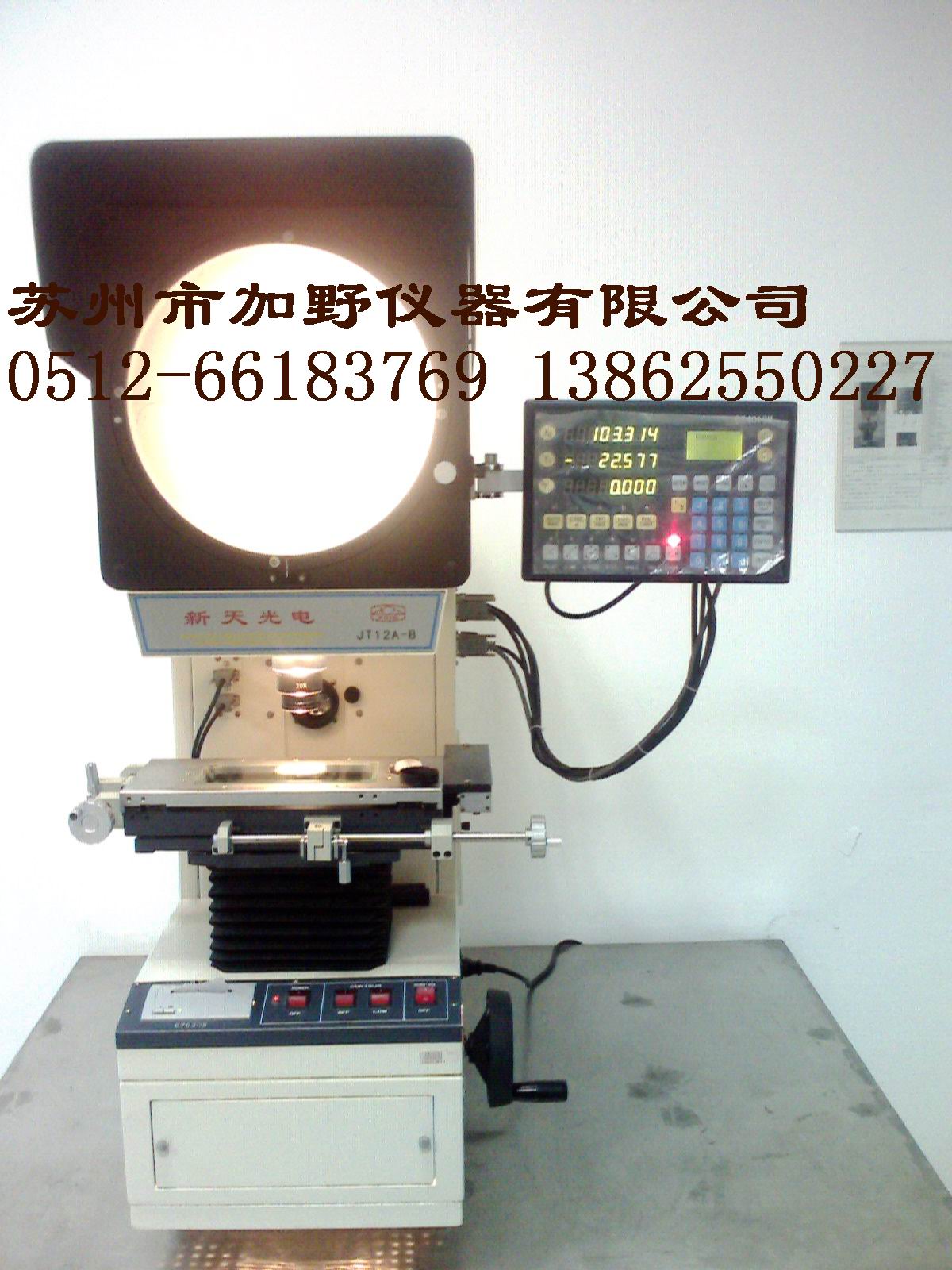

JT12A-A投影儀、JT12A-Bφ300數字式投影儀

一、 JT12A-A，JT12A-B投影儀特點：
    高低兩檔不同的透射照明，適應不同工件的測量要求。
    特殊工藝加工的非球面聚光鏡照明系統，讓投影屏視場明亮勻稱，減少測量誤差，精度更有保證。
    軸流風機雙向散熱，散熱功效，國產同類投影儀無可比擬的散熱。
    體積小，重量輕，占地省。
    量身訂做長壽命燈泡，滿足連續長時間使用投影儀需求。
    可選附件齊全，各種零件測量更方便、快捷。
    投影屏影像為正像。
   JT12A-A，JT12A-B型帶有RS232端口，JT12A-B型投影儀帶有多功能數顯表及微型打印機。
    反射照明系統調節方便、穩定可靠、操作舒適。
    工作臺底座關開門設計，維護更顯方便。
    二、 JT12A-A，JT12A-B用途：
    投影儀用于對形狀復雜的沖壓件、齒輪、凸輪、螺紋及樣板進行輪廓比較測量，使用方便，效率高，是一種常用的計量光學儀器。廣泛用于包括航空、航天業在內在的各大機械制造業、鐘表業、電子行業、儀器儀表業、科研院所及各級計量部門檢測站、計量所等。
    三、 JT12A-A，JT12A-B規格參數：
    投影屏使用范圍(mm)：φ300
     投影屏旋轉范圍：0°~360°
    旋轉角度顯示當量：1′
    旋轉角度準確度：6′
    工作臺尺寸：340㎜×152㎜
    X向：150mm
    Y向：50mm
    Z向(調焦)：80 mm
    X、Y坐標準確度：(4+40L)μm，式中L為測量長度，單位：m
    物鏡：
    物鏡放大倍數物方視場(mm) 物鏡工作距離(mm)
     10× φ30 75
     20× φ15 69
     50× φ6 26
     100× φ3 26
    四、JT12A-A，JT12A-B選購件：
     20×物鏡(帶20×半透半反鏡)
     50×物鏡(帶50×半透半反鏡)
     100×物鏡(通用50×半透半反鏡)
     放大鏡、大標尺、小標尺
     1、影像邊緣檢測器 2、頂針架 3、V型架 4、定位壓板組 5、圓工作臺
    五、 JT12A-A，JT12A-B：CD202二維測量軟件功能
     1、多點采集確定直線和圓 7、具有誤差修正功能
     2、各幾何元素預置設定 8、RS232輸出功能
     3、以組合方式確定各幾何元素 9、打印頁面輸出功能
     4、具有坐標旋轉，坐標平移功能。 10、停電記憶功能
     5、 Z軸可設定為傳感器長度值或編碼器角度值。11、各幾何元素可存儲，調用
     6、坐標/直角坐標轉換功能
    六、 JT12A-A，JT12A-B：多功能數顯表功能
     一、采集功能：采集元素類型、點、線、圓和圓規散四、形位公差處理功能：
     二、構建功能：采集的點構造直線、圓和圓弧 (1)圓的圓度和圓弧圓度
     三、組合計算功能： (2)直線度測量
    (a)“點”與“點”組合計算兩點距及中點坐標 (3)同軸度測量
    (b)“點與線”組合計算點線距 (4)對稱度測量
    (c)“線與線求交”組合計算交點坐標及夾角 (5)位置度測量
    (d)“線與線求中”組合，給出兩直線中的中線信息(6)螺紋測量
    (e)“圓與圓”組合給出(相切、相交、相離) (7)坐標平移旋轉
    (f)“圓與直線”組合給出(相切、相交、相離) (8)信息編輯

JT12A-A，JT12A-B規格參數
l. 輸入電壓 AC 90~240V
2. 功率 zui大15W
3. 外形尺寸 295mm X 185mm X 68mm
4. 重量 1.8Kg
5. 輸入光柵尺信號正交TTL方波，頻率<2MHz, 電流>1mA
6. 支持解析度 0.1μ、0.2μ、0.5μ、1μ、2μ、5μ、10μ
