產品概述


   智能多路巡檢遠傳溫度控制儀 是集我企業多年儀表設計制造經驗，融新器件與控制算法，更高層次的體現了微處理器代表的智能化、系列化與高可靠性等特點。
WP-XTRM系列多路智能巡檢遠傳溫度控制儀（多路溫度變送器）儀表、基于廣大用戶熟悉了解上潤儀表的基礎上，向用戶開放了儀表內部參數的設定界面，讓使用者擁有充分的權，一改一貫以來依賴生產商的被動局面，讓您能更方便地進行二次開發，是水泥、陶瓷、玻璃等行業專用檢測儀表。
    該產品采用Pt100熱電阻測溫，輸出信號為各個測溫回路中溫度zui高的一路,并以4～20mA信號輸出，平時工作顯示回路中溫度zui高的一路，若用戶需要時可通過面板按鍵觀看任何一路溫度。由于它采用二線制標準信號輸出，可以與控制計算機和各種二次儀表接口，并且有較高的抗干擾能力。
    高性能、格、智能型、抗干擾、二線制信號傳輸，現場顯示LED，防水、防塵滿足現場安裝要求。

主要技術參數

>>輸入信號
測量通道　　　·1～4路巡回測量
模擬量　　　　·電  阻：標準熱電阻 — Pt100
>>輸出信號
變送輸出負載　·250Ω～750Ω
輸出            　·DC 4mA～20mA
>>特性
測量精度　　　·顯示精度：±0.2%FS     ·變送輸出精度：±0.5%FS
分 辨 率　　　·0.1字；
測量范圍　　　·0.0～200.0℃
重量　　　　　·500g
外形尺寸　　　·110（W）×160(H)×67(D) mm
★  WP-XTRM是多路輸入、一路4～20mA二線制輸出的溫度變送器，它安裝在靠近被測量點，二線制輸出同時作為信號和儀表的供電電源線。輸出電流分為二個部分、恒定的4mA電流作為測量零點，同時又是儀表中電子線路和供電電流，而0～16mA變化的電流是正比于被測輸入信號的變化。
★ 本儀表以微功耗單片微處理器為基礎，把來自熱電阻傳感器測量的溫度信號，通過輸入信號電路，把模擬信號經A/D轉換器轉換成數字信號,微處理器根據采樣的結果進行校正后送給D/A,由D/A把數字信號轉換為模擬信號,該模擬信號通過（V/I）轉換為(4～20)mA恒定電流輸出。

工作原理方框圖

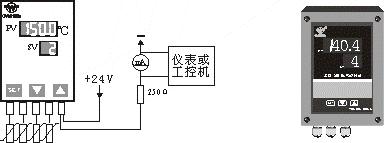

系統應用圖
