管道蒸汽流量計價格原理：
管道蒸汽流量計價格,是利用流體在特定條件下流動時將產生振蕩，且振蕩的頻率與流速成比例這一原理設計的．當通流截面一定時，流速與導容積流量成正比。因此，測量振蕩頻率即可測得流量。
|
采用標準
|
Q/320831AHH003-2004 JB/T6807-93
|
|
|
測量介質：
|
氣體、液體、蒸氣
|
|
|
口徑規格
|
法蘭卡裝式口徑選擇
|
25，32，40，50，65，80，100，125，150，200，250，300
|
|
法蘭連接式口徑選擇
|
25，32，40，50，65，80，100，125，150，200，250，300
|
|
|
插入式口徑選擇
|
300，400，500，600，800，1000
|
|
|
流量測量范圍
|
正常測量流速范圍
|
雷諾數1.5×104～4×106;氣體550m/s;液體0.5～7m/s
|
|
正常測量流速范圍
|
液體、氣體、流量測量范圍見表2，蒸汽流量范圍見表3
|
|
|
測量精度
|
1.0級或1.5級
|
|
|
被測介質溫度
|
常溫–25℃～100℃
|
|
|
高溫–25℃～150℃ -25℃～250℃
|
||
|
輸出信號
|
4～20mA,傳輸距離為1000m(負載電阻≤750)、485通訊、頻率輸出
|
|
|
儀表使用環境
|
溫度:-25℃～+55℃ 濕度:5～90%
|
|
|
材質
|
不銹鋼，鋁合金
|
|
|
電源
|
DC24V或鋰電池3.6V
|
|
|
防爆等級
|
Exd ⅡBT4
|
|
|
防護等級
|
IP65
|
|
|
代號
|
通徑
|
流量范圍㎡/h
|
|||||
|
HHLUG-25
|
DN25
|
1~12(液體)
|
10～100（氣體）
|
|
|||
|
HHLUG-32
|
DN32
|
1.5~23(液體)
|
15~150（氣體）
|
||||
|
HHLUG-40
|
DN40
|
2.4~32(液體)
|
22.6~150（氣體）
|
||||
|
HHLUG-50
|
DN50
|
4~50(液體)
|
35~350（氣體）
|
||||
|
HHLUG-65
|
DN65
|
6.3~184(液體)
|
60～600（氣體）
|
||||
|
HHLUG-80
|
DN80
|
10~130(液體)
|
90~900（氣體）
|
注：1.蒸汽流量請查看表3
|
|||
|
HHLUG-100
|
DN100
|
20~200(液體)
|
140~1400（氣體）
|
2.DN250～DN600可按客戶要求訂貨
|
|||
|
HHLUG-125
|
DN125
|
31~310(液體)
|
220～1450（氣體）
|
3.DN300以上口徑推薦使用插入式渦街流量計可定制
|
|||
|
HHLUG-150
|
DN150
|
45~450(液體)
|
300~3000（氣體）
|
||||
|
HHLUG-200
|
DN200
|
80~800(液體)
|
550~5500（氣體）
|
|
|||
|
HHLUG-250
|
DN250
|
150~1500(液體)
|
880～8800（氣體）
|
||||
|
HHLUG-300
|
DN300
|
200~2000(液體)
|
1300～13000（氣體）
|
||||
|
HHLCG-300
|
DN300
|
100~1500(液體)
|
1560～15600（氣體）
|
||||
|
HHLCG-400
|
DN400
|
180~3000(液體)
|
2750～27000（氣體）
|
||||
|
HHLCG-500
|
DN500
|
300~4500(液體)
|
4300～43000（氣體）
|
||||
|
HHLCG-600
|
DN600
|
450~6500(液體)
|
6100～61000（氣體）
|
||||
|
HHLCG-800
|
DN800
|
750~10000(液體)
|
11000～110000（氣體）
|
||||
|
HHLCG-1000
|
DN1000
|
1200~1700(液體)
|
17000～170000（氣體）
|
||||
|
|
代號
|
功能1
|
|||||
|
N
|
無溫壓補償
|
||||||
|
Y
|
有溫壓補償
|
||||||
|
|
代號
|
輸出型號
|
|||||
|
F1
|
4-20mA輸出（二線制）
|
||||||
|
F2
|
4-20mA輸出（三線制）
|
||||||
|
F3
|
RS485通訊接口
|
||||||
|
F4
|
頻率輸出
|
||||||
|
|
代號
|
被測介質
|
|||||
|
J1
|
液體
|
||||||
|
J2
|
氣體
|
||||||
|
J3
|
蒸汽
|
||||||
|
|
代號
|
連接方式
|
|||||
|
L1
|
法蘭卡裝式
|
||||||
|
L2
|
法蘭連接式
|
||||||
|
L3
|
插入式
|
||||||
|
|
代號
|
功能2
|
|||||
|
E1
|
1.0級
|
||||||
|
E2
|
1.5級
|
||||||
|
T1
|
常溫
|
||||||
|
T2
|
高溫
|
||||||
|
T3
|
蒸汽
|
||||||
|
P1
|
1.6MPa
|
||||||
|
P2
|
2.5MPa
|
||||||
|
P3
|
4.0MPa
|
||||||
|
D1
|
內部3.6V供電
|
||||||
|
D2
|
DC24V供電
|
||||||
|
B1
|
不銹鋼
|
||||||
|
B2
|
碳鋼
|
||||||
l 傳感器可安裝在室內，也可安裝在室外。環境條件要符合要求。
l 傳感器應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上。
l 傳感器應避免安裝在有機械振動的管道上。當振動不可避免時，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。
l 傳感器應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。
l 被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
l 傳感器的上、下游應配置一定長度的直管段，直管段的內壁應清潔、光滑，無明顯凸凹、積垢和起皮等現象。其長度應符合圖二的要求。安裝液體傳感器的附近管道內，應充滿被測液體。
l 直管段內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。
l 將配備的專用法蘭分別焊接到上下游直管段上，使專用法蘭和直管段的內徑嚴格垂直與同心。
l 將傳感器夾在焊有專用法蘭的上下游直管段上，用螺栓緊固，使上下游直管段與傳感器保持同軸。
l 傳感器安裝方式：傳感器應朝上或水平（放大器指向）安裝；介質溫度超過250℃，傳感器應水平安裝。
l 傳感器及管道必要時應良好接地，接地電阻≤10Ω。
傳感器上、下游直管段長度的要求
1、合理選擇安裝場所和環境。
避開強電力設備，高頻設備，強電源開關設備；避開高溫熱源和輻射源的影響，避開強烈震動場所和強腐蝕 環境等，同時要考慮安裝維修方便。
2、上下游必須有足夠的直管段。
若傳感器安裝點的上游在同一平面上有二個90。彎頭，則：上游直管段≥25D，下游直管段≥5D 。
若傳感器安裝點的上游在不同平面上有二個90。彎頭，則：上游直管段≥40D，下游直管段≥5D 。
調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。
3、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。
4、管道采取減振動措施。
傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
5．在水平管道上安裝是流量傳感器常用的安裝方式。
測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。
測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。
6．傳感器在垂直管道的安裝。
測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。
測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。
7、傳感器在水平管道的側裝。
無論測量何種流體，傳感器可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許采用側裝，這樣流體的溫度對放大器的影響較小。
8．傳感器在水平管道的倒裝。
一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽。可用于測量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。
9．傳感器在有保溫層管道上的安裝。
測量高溫蒸汽時，保溫層多不能超過支架高度的三分之一。
10．測壓點和測溫點的選擇。
根據測量的需要，需在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D處。
l 專用法蘭與直管段焊接時不能帶著傳感器焊接。
l 安裝時應使傳感器的流向標志與管道內流體流向一致。
l 傳感器安裝前，法蘭凹槽內必須放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。
l 測量高溫介質時，切勿用隔熱材料把傳感器連接桿周圍包起來。
l 連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，zui大長度不應超過200米。
l 安裝傳感器前，管道必須進行清洗。沖掉管內的雜質，避免通流后堵塞傳感器。測量液體的管道必須充滿被測液體，防止氣泡的干擾。
測量氣體的管道為防止儲積液的干擾。安裝位置如圖五所示。高溫高壓下更換探頭體時，必須安全操作，做好高溫防護。降溫降壓后在安全條件下方可更換探頭。

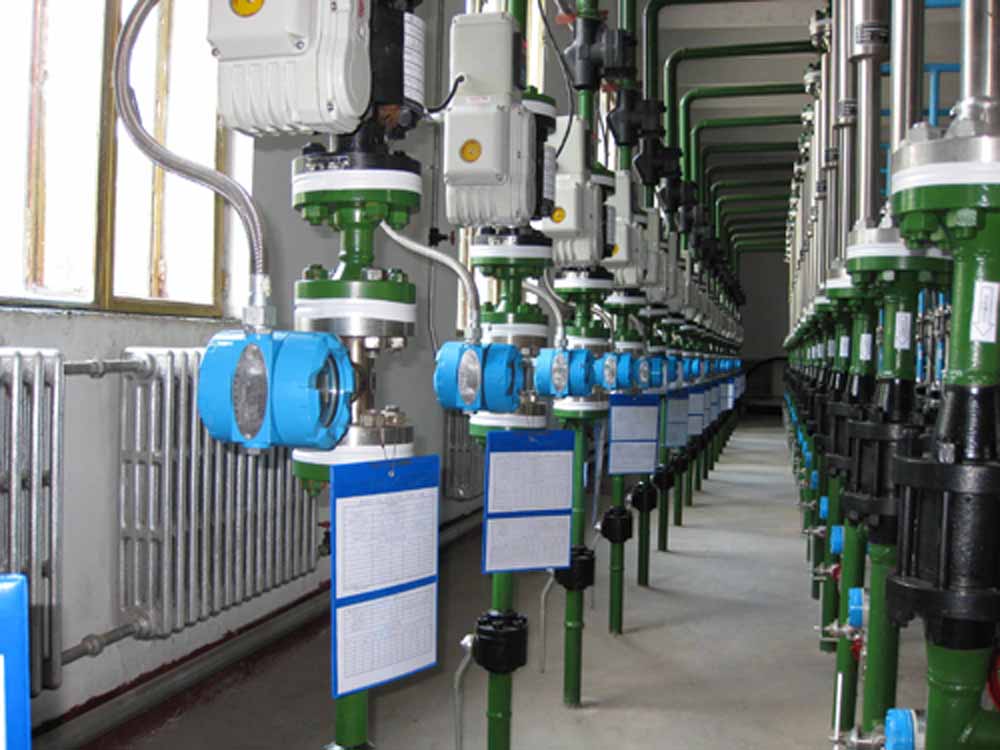

管道蒸汽流量計價格：四川安裝現場
