產品簡介
適用于電動機位式控制線路或信號報警線路，以便使水、油、氣體及蒸汽壓力保持給定值，具有調整動作壓力值方便之優點
公司簡介
金湖宏程自動化儀表有限公司座落在美麗富饒的高郵湖畔，有“天下第一荷花”美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。主要從事
js/product.asp?bigclass=流量儀表系列">流量計、
js/product.asp?bigclass=物位儀表系列">
液位計、
js/product.asp?bigclass=變送器系列">
變送器、
js/product.asp?bigclass=壓力儀表系列">
壓力表、
js/product.asp?bigclass=溫度儀表系列">溫度計、
js/product.asp?bigclass=溫度儀表系列">
熱電偶、
js/product.asp?bigclass=溫度儀表系列">
熱電阻、
js/product.asp?bigclass=二位式控制器系列">控制器等系列產品的研發、生產、銷售、服務工作。
熱銷產品：js/index.asp">金屬轉子流量計,js/index.asp">磁翻板液位計,js/index.asp">雙色石英管液位計,js/index.asp">壓力校驗儀,js/product.asp?bigclass=二位式控制器系列">壓力控制器。
展開
產品說明
|
|
|
◇ YWK-50主要技術性能：
環境溫度：-25～55℃
外殼防護等級：YWK-50 IP40
抗振性能：YWK-50 10～60Hz 0.075mm
60～150Hz 10m/s2
|
觸點容量：AC380V 3A（阻性）
DC220V 2.（阻性）
重復性誤差：見規格表
機械壽命：105次
|
|
|
|
◇ YWK-50規格：
|
|
● 切換差可調
|
|
序號
|
設定值調節范圍
MPa
|
切換差調節范圍
MPa
|
設定值誤差
MPa
|
重復性誤差
MPa
|
備 注
|
|
1
|
-0.1……0
|
0.0065……0.026
|
±0.004
|
0.002
|
同序號6-11備注欄
|
|
2
|
0……0.1
|
0.006……0.028
|
±0.004
|
0.002
|
被控介質對黃銅、
錫青銅、鉛錫焊料
無腐蝕作用
|
|
3
|
0……0.2
|
0.01……0.08
|
±0.008
|
0.004
|
|
4
|
0……0.3
|
0.025……0.1
|
±0.012
|
0.006
|
|
5
|
0……0.5
|
0.03……0.1
|
±0.02
|
0.01
|
|
6
|
0……0.8
|
0.07……0.25
|
±0.032
|
0.016
|
被控介質對
黃銅1Cr18Ni
9Ti不銹鋼
鉛錫焊料
無腐蝕作用
|
|
7
|
0……1
|
0.07……0.25
|
±0.04
|
0.02
|
|
8
|
0……1.5
|
0.1……0.28
|
±0.06
|
0.03
|
|
9
|
0……2
|
0.12……0.3
|
±0.08
|
0.04
|
|
10
|
0……3
|
0.15……0.5
|
±0.12
|
0.06
|
|
11
|
0……4
|
0.25……0.6
|
±0.16
|
0.08
|
|
|
|
|
◇ YWK-50設定值的調整：
|
|
壓力控制器的設定值調整步驟，舉例說明如下：
[例]：選用0～0.8MPa規格的壓力控制器，要求控制氣體壓縮機的輸出壓力保持在0.5～0.6MPa之間，具體操作步驟如下：
● 將控制器的開關接線端子接入壓縮機電機的電源控制回路中（接1.3端子則降壓接通，升壓斷開）。將被控氣體導入控制器波紋管室。
● 旋動設定值調節桿，使指針指示在標度尺刻度0.5MPa上，此值即為下切換值。
● 接通電源，使壓縮機工作，氣體壓力上升。反復調整切換差旋鈕，使壓力上升到0.6MPa（上切換值）時控制器開關切換。
|
|
|
|

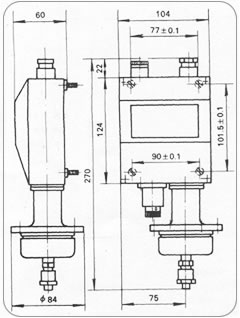

◇ YWK-50外形及安裝尺寸：
|
 序號1、2規格的壓力控制器 |
 序號3～11規格的壓力控制器 |
|
|
|
◇ YWK-50安裝：
|
|
● 打開表蓋，將控制器垂直安裝在儀表板上，嚴禁用手撥動或用工具碰撞撥臂，以防改變性能。
● 取下鎖緊螺母旋動調節桿，使指針指在所需控制的壓力設定值上，擰緊鎖緊螺母。
● 旋動切換差旋鈕，以獲取需要的切換差。

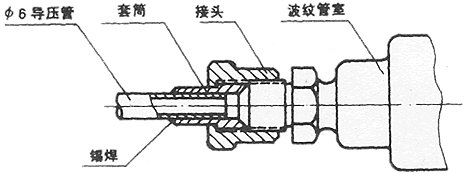

● 旋下接頭將直徑為6毫米的金屬導壓管的一斷錫焊在套筒上，然后旋緊接頭使連接管密封，
被控介質由金屬導壓管進入波紋管室，如下圖所示。
|
 YWK-50型壓力控制器導壓管連接圖 |
|
● 復查安裝是否妥切，裝好表蓋，接通電源。根據控制器使用情況，應作定期校對。
|
|
|
單刀雙擲微動開關作用過程：
接線端1-3：壓力下降至下切換值時接通。
接線端1-2：壓力下降至下切換值時端開。
電纜：φ12船用或φ7.5三芯。
|
|
|
|
◇ YWK-50注意事項：
|
|
● 控制器指針指示值為下切換值，設定值調節范圍即下切換值調節范圍。
● 切換差旋鈕上數字僅表示切換差值的大小程度而非實際值，實際值應從標準表讀取。
● 被控介質壓力不超過某一給定壓力值時，指針應調整在比給定值低一個切換差值（即下切換
值）的位置上，調整完畢后，不準再旋動切換差旋鈕。
● 規格表中給的切換差調節范圍是指保證提供的zui小調節范圍，實際范圍可比表列略寬。
|
|
