HHBSL系列靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，靶式流量計是在原有應變片式測量原理的基礎上,采用了電容力傳感器作為測量和敏感傳遞元件，同時利用了現代數字智能處理技術而研制的一種新式流量計量儀表。
采用電容式力傳感器的是該產品真正實現、高穩定性的關鍵核心，徹底改變了有應變片式靶式流量計溫漂大,抗過載(沖擊)能力差,存在靜態密封點等種種缺陷,不但發揮了靶式流量計原有的技術，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在小流量、高粘度、易凝易堵、高溫、低溫、強腐蝕、強震動等流量計量困難的工況中具有很好的適應性。目前已廣泛應用于冶金、石油、化工、能源、食品、環保等各個領域的流量測量。
一、原理及特性
1、結構

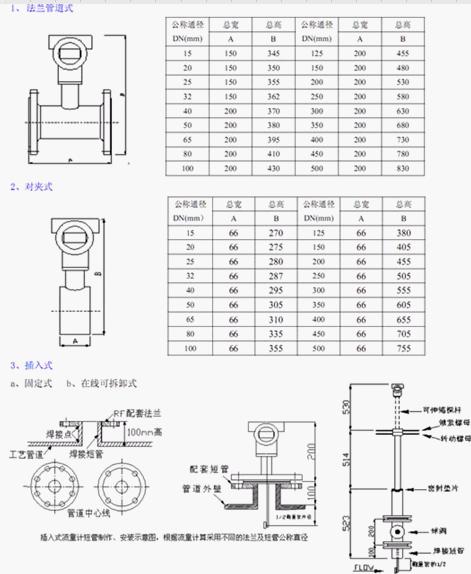

HHBSL系列靶式流量計主要由測量管（外殼）、電容力傳感器（含阻流元件）、積算顯示和輸出部分組成。根據不同的介質和工況，必須選用相適應的電容力傳感器，因此，用戶提供準確的計量對象及參數，生產廠家選用合適的電容力傳感器是產品能否計量準確的關鍵。其結構如圖:
1：可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
2：具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
3：具有一體化溫度、壓力補償，直接輸出質量或標方；
4：具有可選小信號切除、非線性修正、濾波時間可選擇；
5：能準確測量各種常溫、高溫500 度、低溫-200 度工況下的氣體、液體流量；
6：計量準確，精度可達到0.2%；
7：重復性好，一般為0.05%～0.08%，測量快速；
8：壓力損失小，僅為標準孔板的1/2△P 左右；
9：抗干擾，抗雜質能力特強；
10：可根據實際需要更換阻流件（靶片）而改變量程；
11：低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；
12：安裝簡單方便，易維護；
13：多種輸出形式，能遠傳各種參數；
14：抗震動性強，一定范圍內可測脈動流。
二、技術參數及內容

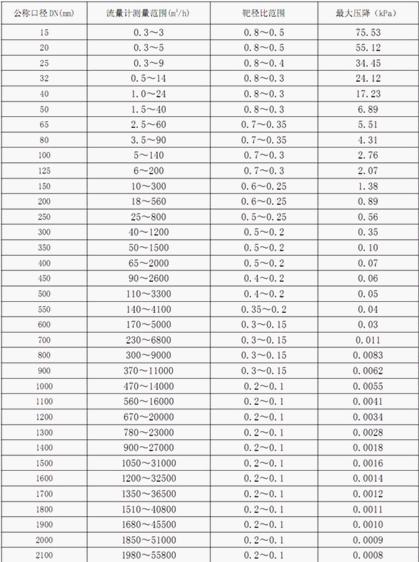

1、主要技術參數表
三、選型表及型號說明
1、選型表
|
型號 |
口徑 |
靶式流量計 |
|||||||
|
HH -BSL |
10~5000 |
||||||||
|
代號 |
儀表類型 |
||||||||
|
A* |
錐管螺紋式 |
||||||||
|
A |
管道法蘭式 |
||||||||
|
B |
夾裝式 |
||||||||
|
C |
插入式 |
||||||||
|
D |
在線可拆裝式 |
||||||||
|
E |
其它 |
||||||||
|
代號 |
介質類型 |
||||||||
|
Y |
液體 |
||||||||
|
Q |
氣體 |
||||||||
|
Z |
蒸汽 |
||||||||
|
代號 |
介質溫度 |
||||||||
|
D |
低溫(-30℃～-200℃) |
||||||||
|
C |
常溫(-20℃～+80℃) |
||||||||
|
Z |
中溫(+80℃～+200℃) |
||||||||
|
G |
高溫(+200℃～+500℃) |
||||||||
|
公稱壓力 |
A：0.6MPa B：1.0MPa C：1.6MPaD：2.5MPa E：4.0MPa F：5.0MPaG：10.0MPa H：15.0MPa I：20.0MPaJ：25.0MPa K：42.0MPa L：2.0MPaM：6.3MPa N：11.0MPa O：16.0MPaP：26.0MPa | ||||||||
|
補償形式 |
P：壓力補償 |
T：溫度補償 |
|||||||
|
輸出形式 |
N |
無輸出（內置鋰電池表頭顯示） |
|||||||
|
S |
脈沖輸出 |
||||||||
|
R |
通訊輸出 |
||||||||
|
I |
4～20mA電流輸出（二線制） |
||||||||
|
K |
報警開關量輸出 |
||||||||
|
G |
GPRS無線遠傳 |
||||||||
|
防爆結構 |
X |
本安型 |
|||||||
|
Y |
隔爆型 |
||||||||
|
殼體材料 |
T |
碳鋼 |
|||||||
|
N |
不銹鋼 |
||||||||
|
Q |
特殊材料 |
||||||||
|
傳感器材質 |
1 |
哈氏合金 |
|||||||
|
2 |
鈦 |
||||||||
|
3 |
304不銹鋼 |
||||||||
|
4 |
特殊材料 |
||||||||
a、流量計法蘭規格執行GB/T系列標準中規定的相關技術參數，技術條件和類型。亦可按照客戶要求加工；
b、在流量計選型中，用戶應按照型號說明的格式，寫明所需流量計的各項要求；
c、用戶如需采用本型號說明以外的口徑、公稱壓力及輸出形式請加以說明；
d、在選擇高溫型流量計時，除按照型號說明格式填寫外，應特別注明被測介質的zui高工況溫度；
e、對帶溫壓補償的流量計，除按照型號說明格式填寫外，應特別說明需補償的工況溫度及工況壓力范圍；
f、用戶需要特殊測量管材質，應加以說明。
2、選型示例
HHBSL-100AQCDPIXN含意為：靶式流量計為管道法蘭式，測量介質是氣體，公稱口徑100mm，介質溫度為常溫，公稱壓力為2.5MPa（法蘭規格）帶壓力補償，4～20mA電流輸出，防爆標志為本安型,測量管材料是不銹鋼。
