產品說明
泰克DPO2024數字熒光示波器產品介紹
－嵌入式設計和調試
－混合信號設計和調試
－電源測量
－汽車電子
－教育和培訓
－視頻設計和調試
DPO2024數字熒光
示波器性能概述：
100 MHz 和200 MHz 帶寬型號
2 條或4 條模擬通道
6 條數字通道 (MSO2000 系列)
所有通道上采樣率高達1 GS/s
所有通道上1 M 點記錄長度
5,000 wfm/s zui大波形捕獲速率
觸發套件串行總線觸發和解碼
2C、SPI、CAN、LIN 和RS-232/422/485/UART串行觸發、解碼和分析選項易用功能
Wave Inspector?導航和搜索提供了前所未有的波形分析效率
FilterVuTM可變低通濾波器可以濾掉不想要的信號噪聲，同時仍捕獲高頻事件
明亮的7英寸(180 mm)寬屏TFT-LCD彩色顯示器
前面板上USB 2.0端口，迅速簡便地存儲數據
后面板上USB 2.0設備端口，使用USBTMC通過PC直接控制示波器，或直接打印到任何兼容PictBridge? 的打印機
即插即用PC連接和分析軟件解決方案
TekVPI?探頭接口，支持有源探頭、差分探頭和電流探頭，自動定標和確定度量單位
體積小，重量輕，深僅5.3 英寸(134mm)，重僅7 磅14 盎司(3.6 公斤)混合信號設計和分析(MSO2000 系列)
能夠時間相關多4 條模擬和16 條數字通道
并行總線觸發和分析
多通道建立時間和保持時間觸發
下一代數字波形顯示
泰克新推出MSO2000/DPO2000 系列數字熒光示波器 >>>>>>
|
|
|
|
|
|
簡便捕獲、保存和分析測量結果。
|
|
NI LabVIEW SignalExpressTM 泰克版軟件－ 泰克與National Instruments聯合開發的互動的測量采集和分析軟件，為MSO/DPO2000 系列專門優化。
|
|
|
|
|
|
e*Scope可以從任何聯網的PC上通過傳統 瀏覽器界面控制聯網的示波器。
|
|

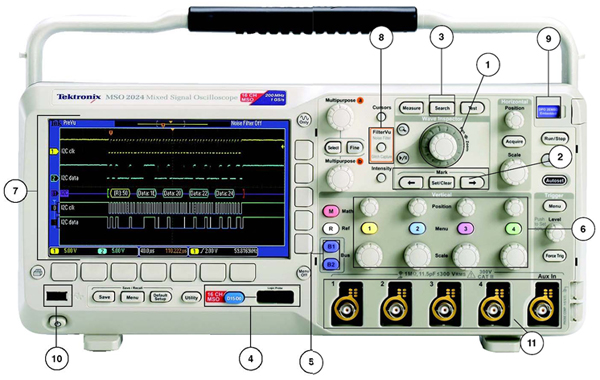

性能特點介紹
|
| 1 縮放/卷動－縮放和卷動專用的前面板控制功能。內部旋鈕控制著縮放系數，外環調整則在波形中卷動縮放框。波形搜索變得前所未有的簡便。 |
|
42 條或4 條模擬通道和16 條數字通道－在同一個顯示畫面上查看和觸發多20個時間相關的信號。(只在MSO型號上提供了16 條數字通道。) |
|
7大型寬屏數字熒光顯示器－MSO/DPO2000系列擁有明亮的7 英寸(180 mm)寬屏顯示器。 5,000個波形/秒的連續波形捕獲速率和實時輝度等級，可以更快地發現和排查設計問題。連續高波形捕獲速率節約了時間，可以迅速揭示問題特點，進而運用觸發，隔離問題。實時輝度等級揭示了累積的信號活動“歷史”。數字熒光顯示可以更簡便地了解已經捕獲的瞬態事件特點。它突出顯示信號軌跡發生比較頻繁的區域。 |
| 2 標記－想標記波形、以備以后參考或在感興趣的事件之間迅速導航？只需按Set Mark 按鈕，把”bookmarks”(書簽)放在波形上。使用<---和--->按鈕，導航通過用戶標記，搜索生成的標記。 |
|
5 并行總線和串行總線－觸發并行或串行數據包級內容，查看作為總線采集的數據，并把所有數據包解碼成十六進制、二進制或ascii ，搜索采集的數據，找到特定數據包成分，甚至查看以表格形式解碼的所有數據包，這在很大程度上與邏輯分析儀上看到的內容類似。支持的串行標準數據包括I2C、SPI、CAN、LIN 和RS-232/422/485/UART數據包內容。同時分析多兩條總線。 |
|
8FilterVuTM 可變低通濾波器－ 厭倦了處理信號中不想要的噪聲？希望您的示波器有低于20 MHz 帶寬限制的功能？您只需啟動FilterVu，調節可變低通噪聲濾波器就可以了。與其它可變低通濾波器不同，F(xiàn)ilterVu會從信號中濾掉不想要的噪聲，同時仍直到示波
器的全部帶寬，捕獲毛刺和其它信號細節。FilterVu為重復事件、單次事件和非重復事件提供了理想的解決方案。 |
| 3搜索－厭倦了無休無止地在當前示波器上旋轉水平位置旋鈕，以找到要尋找的事件？您可以使用MSO/DPO2000強大的搜索功能，根據用戶的標準找到和標記所有發生的事件。搜索類型包括邊沿、脈寬、短脈沖、邏輯、建立時間和保持時間、上升時間/下降時間及I2C、SPI、CAN、LIN 和RS- 232/422/485/UART 數據包成分。 |
|
6專用垂直控制功能－每條通道旋鈕垂直控制功能提供了簡單直觀的操作能力。您不必再在全部四條通道中共享一套垂直控制功能！ |
|
9串行觸發和解碼應用模塊－MSO/DPO2000系列有兩個應用模塊插槽。通過增加串行總 線觸發和解碼功能，專用模塊擴展了您使用示波器的方式。
DPO2AUTO －汽車串行總線觸發和解碼，支持CAN 和LIN 總線。DPO2COMP－計算機總線串行觸發和解碼，支持RS-232/422/485/UART 總線。
DPO2EMBD－嵌入式總線串行觸發和解碼，支持I2C 和SPI 總線。 |
| 10USB － 使用前面板USB 主機端口，簡單方便地存儲截圖、波形數據和示波器設置。使用后面板USB 設備端口，簡便地從PC通信及控制示波器。或使用后面板USB設備端口，直接把截圖打印到任何兼容PictBridge的打印機上。 |
|
11TekVPI－新的TekVPI探頭接口可以直接連接電流探頭，直觀地控制補償框，遙控探頭設置，在示波器和探頭之間更加智能地通信。 |
|
MSO/DPO2000 系列產品型號：
| 型號 |
帶寬 |
記錄長度 |
模擬通道 |
數字通道 |
| DPO2012 |
100 MHz |
1 M |
2 |
-- |
| MSO2012 |
100 MHz |
1 M |
2 |
16 |
| DPO2014 |
100 MHz |
1 M |
4 |
-- |
| MSO2014 |
100 MHz |
1 M |
4 |
16 |
| DPO2024 |
200 MHz |
1 M |
4 |
-- |
| MSO2024 |
200 MHz |
1 M |
4 |
16 |
