產品說明

屏蔽補償導線

一：產品特點及用途（EX的補償導線和KX的補償導線區別在于各自所配的熱電偶分度號不同）
　　一般用聚氯乙烯緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94(等效采用IEC584-3)的規定。
　　本質安全防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆安全性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。

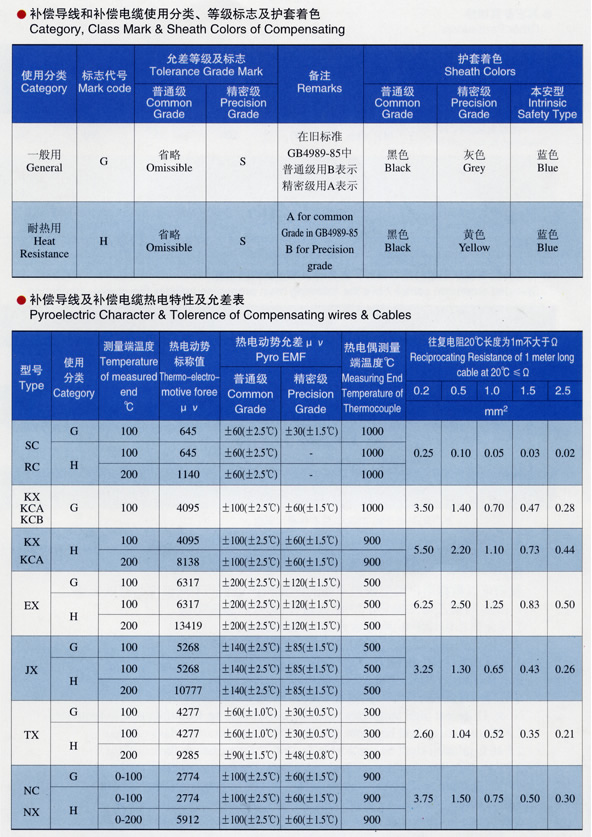

二：產品執行標準
GB/T4989-94(等效采用IEC584-3標準)

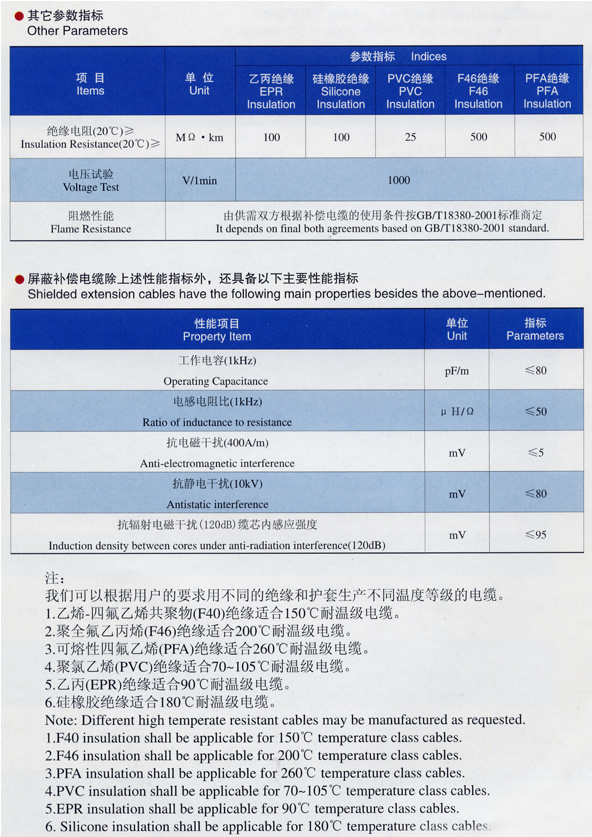

三：使用特性
1．
導體zui高工作溫度：耐熱級：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡膠180℃
普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2．
低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料緣和護套：固定敷設-60℃，非固定敷設-20℃
3．
電纜允許彎曲半徑：非鎧裝電纜zui小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜zui小為電纜外徑的12倍
氟塑料緣和護套zui小為電纜外徑的10倍

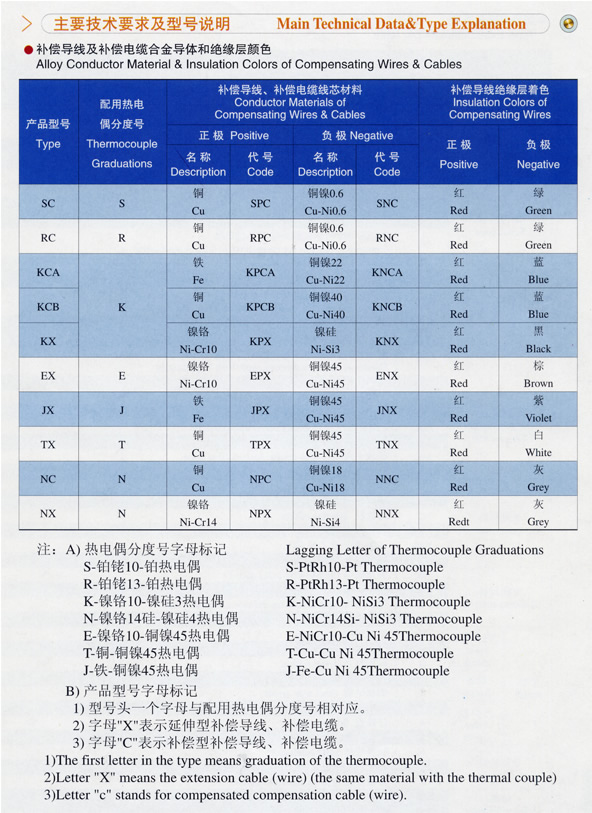

四：基本型號及名稱
1：熱電偶用補償導線

KX-GA-VV	聚氯乙烯緣聚氯乙烯護套級K分度號熱電偶補償導線
KX-GA-VVR	聚氯乙烯緣聚氯乙烯護套級K分度號熱電偶補償軟導線
KX-GA-VVP	聚氯乙烯緣聚氯乙烯護套銅絲編織屏蔽級K分度號熱電偶補償導線
KX-GA-VVRP	聚氯乙烯緣聚氯乙烯護套銅絲編織屏蔽級K分度號熱電偶補償軟導線
KX-HA-FF	氟塑料緣和護套級K分度號熱電偶補償導線
KX-HA-FFR	氟塑料緣和護套級K分度號熱電偶補償軟導線
KX-HA-FFP	氟塑料緣和護套銅絲編織屏蔽級K分度號熱電偶補償導線
KX-HA-FFRP	氟塑料緣和護套銅絲編織屏蔽級K分度號熱電偶補償軟導線
KX-HA-FG	氟塑料緣硅橡膠護套級K分度號熱電偶補償導線
KX-HA-FGR	氟塑料緣硅橡膠護套級K分度號熱電偶補償軟導線
KX-HA-FGP	氟塑料緣硅橡膠護套銅絲編織屏蔽級K分度號熱電偶補償導線
KX-HA-FGRP	氟塑料緣硅橡膠護套銅絲編織屏蔽級K分度號熱電偶補償軟導線
KX-HA-FV	氟塑料緣聚氯乙烯護套級K分度號熱電偶補償導線
KX-HA-FVR	氟塑料緣聚氯乙烯護套級K分度號熱電偶補償軟導線
KX-HA-FVP	氟塑料緣聚氯乙烯護套銅絲編織屏蔽級K分度號熱電偶補償導線
KX-HA-FVRP	氟塑料緣聚氯乙烯護套銅絲編織屏蔽級K分度號熱電偶補償軟導線
KX-GA-YJV	交聯聚乙烯緣聚氯乙烯護套級K分度號熱電偶補償導線
KX-GA-YJVR	交聯聚乙烯緣聚氯乙烯護套級K分度號熱電偶補償軟導線
KX-GA-YJVP	交聯聚乙烯緣聚氯乙烯護套銅絲編織屏蔽級K分度號熱電偶補償導線
KX-GA-YJVRP	低煙無鹵緣和護套銅絲編織屏蔽級K分度號熱電偶補償軟導線
KX-GA-YDYD	低煙無鹵緣和護套級K分度號熱電偶補償導線
KX-GA- YDYD R	低煙無鹵緣和護套級K分度號熱電偶補償軟導線
KX-GA- YDYD P	低煙無鹵緣和護套銅絲編織屏蔽級K分度號熱電偶補償導線
KX-GA- YDYD RP	低煙無鹵緣和護套銅絲編織屏蔽級K分度號熱電偶補償軟導線
注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號一項即可，阻燃型補償導線型號前加ZR，ZR192為進口PFA材料，屏蔽可采用鍍錫銅絲屏蔽。

2：本安型熱電偶用補償導線

IA-KX-GA-YVP	聚乙烯緣聚氯乙烯護套銅絲編織屏蔽級K分度號本安熱電偶補償導線
IA-KX-GA-YVRP	聚乙烯緣聚氯乙烯護套銅絲編織屏蔽級K分度號本安熱電偶補償軟導線
IA-KX-HA-FFP	氟塑料緣和護套銅絲編織屏蔽級K分度號本安熱電偶補償導線
IA-KX-HA-FFRP	氟塑料緣和護套銅絲編織屏蔽級K分度號本安熱電偶補償軟導線
IA-KX-HA-FGP	氟塑料緣硅橡膠護套銅絲編織屏蔽級K分度號本安熱電偶補償導線
IA-KX-HA-FGRP	氟塑料緣硅橡膠護套銅絲編織屏蔽級K分度號本安熱電偶補償軟導線
注：上述型號僅列出KX，其他如SC、KC、EX、NC、TX、JX只需改變型號一項即可，阻燃型在型號前加ZR，ZR192為進口PFA材料，屏蔽可采用鍍錫銅絲屏蔽。

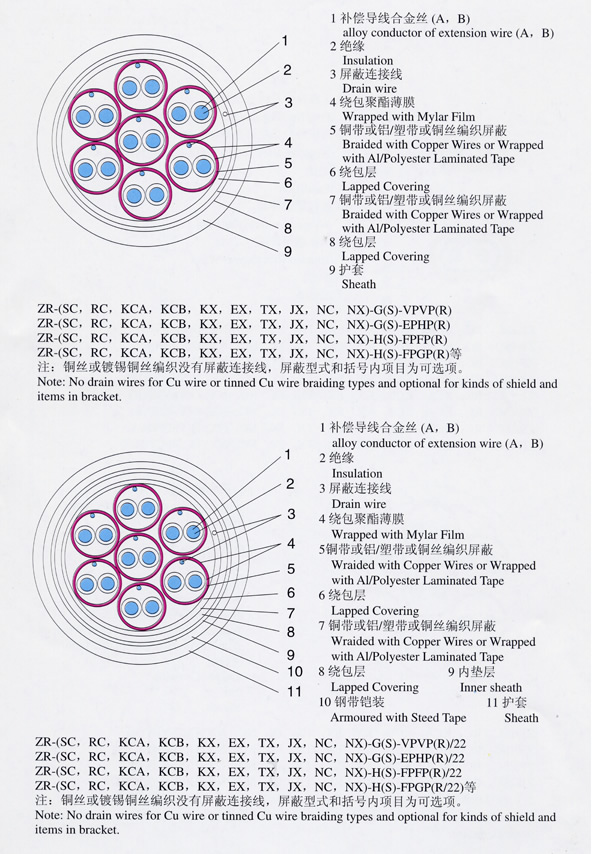

3：補償電纜

KX-GA-VVP	聚氯乙烯緣和護套銅絲編織總屏蔽級K分度號熱電偶用補償電纜
KX-GA-VVRP	聚氯乙烯緣和護套銅絲編織總屏蔽級K分度號熱電偶用補償軟電纜
KX-GA-VPVP	聚氯乙烯緣和護套銅絲編織分屏加總屏蔽級K分度號熱電偶用補償電纜
KX-GA-VPVRP	聚氯乙烯緣和護套銅絲編織分屏加總屏蔽級K分度號熱電偶用補償軟電纜
KX-GA-YJVP	交聯聚乙烯緣聚氯乙烯護套銅絲編織總屏蔽級K分度號熱電偶用補償電纜
KX-GA-YJVRP	交聯聚乙烯緣聚氯乙烯護套銅絲編織總屏蔽級K分度號熱電偶用補償軟電纜
KX-GA-YJPVP	交聯聚乙烯緣聚氯乙烯護套銅絲編織分屏加總屏蔽級K分度號熱電偶用補償電纜
KX-GAYJPVRP	交聯聚乙烯緣聚氯乙烯護套銅絲編織分屏加總屏蔽級K分度號熱電偶用補償軟電纜
KX-HA-FFP	氟塑料烯緣和護套銅絲編織總屏蔽級K分度號熱電偶用補償電纜
KX-HA-FFRP	氟塑料烯緣和護套銅絲編織總屏蔽級K分度號熱電偶用補償軟電纜
KX-HA-FPFP	氟塑料緣和護套銅絲編織分屏加總屏蔽級K分度號熱電偶用補償電纜
KX-HA-FPFRP	氟塑料緣和護套銅絲編織分屏加總屏蔽級K分度號熱電偶用補償軟電纜
KX-HA-FVP	氟塑料烯緣聚氯乙烯護套銅絲編織總屏蔽級K分度號熱電偶用補償電纜
KX-HA-FVRP	氟塑料烯緣聚氯乙烯護套銅絲編織總屏蔽級K分度號熱電偶用補償軟電纜
KX-HA-FPVP	氟塑料緣聚氯乙烯護套銅絲編織分屏加總屏蔽級K分度號熱電偶用補償電纜
KX-HA-FPVRP	氟塑料緣聚氯乙烯護套銅絲編織分屏加總屏蔽級K分度號熱電偶用補償軟電纜
KX-HA-FGP	氟塑料烯緣硅橡膠護套銅絲編織總屏蔽級K分度號熱電偶用補償電纜
KX-HA-FGRP	氟塑料烯緣硅橡膠護套銅絲編織總屏蔽級K分度號熱電偶用補償軟電纜
KX-HA-FPGP	氟塑料緣硅橡膠護套銅絲編織分屏加總屏蔽級K分度號熱電偶用補償電纜
KX-HA-FPGRP	氟塑料緣硅橡膠護套銅絲編織分屏加總屏蔽級K分度號熱電偶用補償軟電纜
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3 2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為進口PFA材料，耐溫260℃

4：本安型補償電纜

IA-KX-GA-FPVP	氟塑料緣聚氯乙烯護套銅絲編織分屏加總屏蔽級K分度號本安型熱電偶用補償電纜
IA-KX-GA-FPVRP	氟塑料緣聚氯乙烯護套銅絲編織分屏加總屏蔽級K分度號本安型熱電偶用補償軟電纜
IA-KX-HA-FPFP	氟塑料緣和護套銅絲編織分屏加總屏蔽級K分度號本安型熱電偶用補償電纜
IA-KX-HA-FPFRP	氟塑料緣和護套銅絲編織分屏加總屏蔽級K分度號本安型熱電偶用補償軟電纜
IA-KX-HA-FPGP	氟塑料緣硅橡膠護套銅絲編織分屏加總屏蔽級K分度號本安型熱電偶用補償電纜
IA-KX-HA-FPGRP	氟塑料緣硅橡膠護套銅絲編織分屏加總屏蔽級K分度號本安型熱電偶用補償軟電纜
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3 2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為進口PFA材料，耐溫260℃

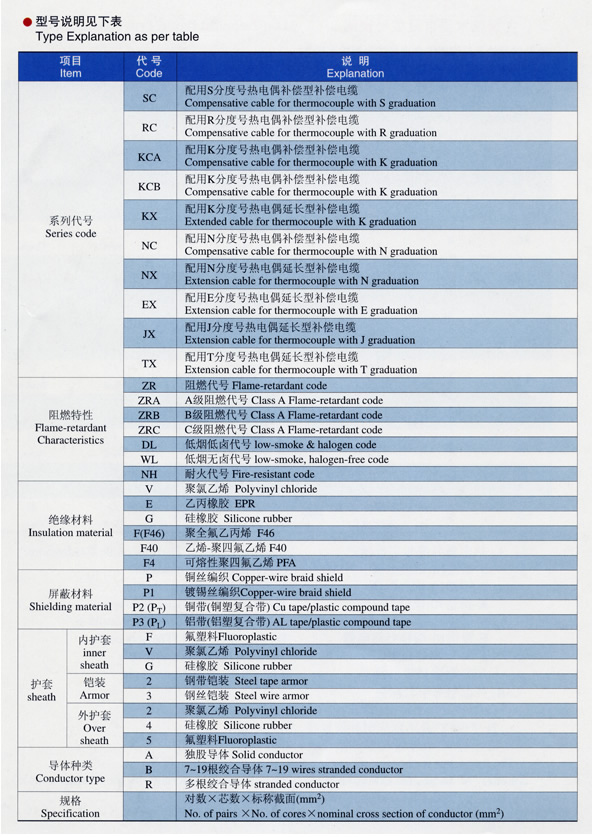

五：代號名稱和含義
表2

項目	代號	說明
阻燃特性	ZR	分A、B、C級阻燃
系列代號	/IA	無(本安型)
緣材料	Y	聚乙烯
	YJ	交聯聚乙烯
	YD	低煙無鹵阻燃聚烯烴
	F	聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)
護套材料	YD	低煙無鹵阻燃聚烯烴
	V	聚氯乙烯
	F	聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)
	G	硅橡膠
屏蔽材料	P	銅絲編織屏蔽
	P2	銅帶繞包屏蔽
	P3	鋁塑復合帶繞包屏蔽
導體結構	A	單股導體
	B	7股絞合導體
	R	多股絞合導體

適用范圍：

補償導線和補償線纜是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢相同的一對或多對帶有緣層的導線或電纜，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長和補償型兩種。

使用特性：

工作溫度

耐熱用：zui高180℃、200℃和260℃三種。一般用：zui高70℃、90℃和105℃三種

電纜長期允許的環境zui高工作溫度：

聚氯乙烯護套為：70℃、90℃和105℃。
硅橡膠護套不超過：180℃。

氟塑料護套不超過200℃。
PFA護套不超過260℃。

電纜的敷設溫度應不低于：

固定敷設-60℃。非固定敷設-20℃

推薦的允許彎曲半徑：

氟塑料護套的電纜和鎧裝電纜，應不小于電纜的外徑的12倍
聚氯乙烯護套的電纜，應不小于電纜的外徑的10倍
