SY-LU溫度補償型渦街流量計的詳細資料：
一、SY-LU溫度補償渦街流量計產品概述
專為測量飽和蒸汽而設計，可對飽和蒸汽進行自動密度補償。將流量與溫度補償傳感器集于一體。傳感頭現場可拆卸型表體，可在不影響管道內流體流動的情況下更換傳感頭。
二、SY-LU溫度補償渦街流量計主要特點

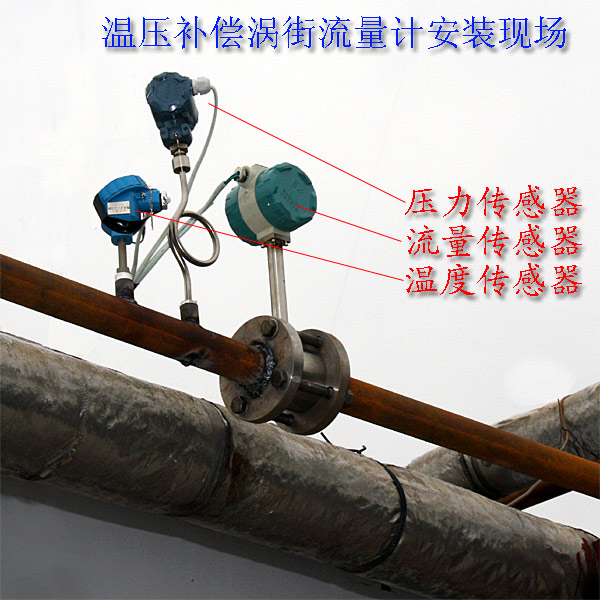

通過一體化溫壓補償渦街流量計，可顯示飽和蒸汽的瞬時質量流量、累計流量以及溫度、壓力等。也可手動設定蒸汽溫度，溫度及渦街傳感頭都可以在不停止管內流體的情況下可更換。
三、SY-LU溫度補償渦街流量計技術參數
● 測量介質
飽和蒸汽、水
● 公稱口徑
DN25 — DN500
● 介質溫度
- 40℃—+150℃ ； -40℃—+280℃ ； -40℃—+350℃ ；
-40℃—+420℃（需選配傳感頭不斷流拆裝型）
● 精度等級
1.5級、1.0級（） 、0.5級、0.2級（需協議供貨）
● 渦街可測流量范圍
液體：0.4 m/s —10 m/s
氣體、蒸汽：4m/s －－ 70 m/s
● 放大器選擇
溫度補償一體化智能數字顯示型放大器（工況脈沖或RS485信號輸出）
● 防爆等級
本安防爆型ExiaⅡCT4
隔爆型ExdⅡCT6
● 防護等級
IP54、IP65
● 表體材質
1Cr18Ni9Ti（其它材質協議供貨）
四、SY-LU溫度補償渦街流量計型號及功能選擇
LUGB……………滿管式渦街流量傳感器
A-LUGB型滿管式渦街表體連接形式
1 法蘭連接式（溫壓補償式渦街必選型）
2 法蘭卡裝式（型）
B-可測介質
1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街）
2 測量液體
3 測量氣體
4 測量飽和蒸汽、過熱蒸汽
C-渦街口徑
D-輸出信號
0 電壓脈沖（低電平≤1V, 高電平≥6V，脈寬≥10uS）
1 兩線制4-20mA輸出（ 溫壓補償型為三線制）
2 無信號輸出現場顯示
E-可測zui高介質溫度
0 -40℃…+150℃
1 -40℃…+280℃（LUCB型插入式渦街250℃）
2 -40℃…+350℃（LUCB型插入式渦街不可選）
3 -40℃…+420℃（只限傳感頭不斷流拆卸型）
F-防爆等級
0 無防爆認證，防護等級為IP54、IP65
1 本安防爆型，防爆等級為ExiaⅡCT4
2 隔爆防爆型，防爆等級為ExdⅡCT6
G-渦街放大器顯示形式
0 無現場顯示型
1 現場顯示型（液晶顯示，可顯示瞬時流量、累積流量，補償型還能顯示溫度、壓力、標況流量等）
H-儀表精度等級
0 1.0級（LUGB型，LUCB型需協議供貨）
1 0.5級（只限LUGB型渦街）
2 0.2級（只限LUGB型渦街，需協議供貨）
3 2.5級（LUCB型插入型渦街型）
4 1.5級（LUCB型插入式渦街需協議供貨）
5 低流速型渦街（表體內直接縮徑，精度≥1.5級）
I-放大器安裝形式
0 表體與放大器不分離型
1 表體與放大器分離型（分離距離≤10米。溫度及溫壓補償型表體不可選）
2 潛水型渦街
J-渦街放大器工作電源
0 12VDC供電
1 24VDC供電
2 3.6V（或3V）鋰電池供電（只限帶液晶顯示無信號輸出型渦街）
3 3.6V（或3V）鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街）
注：3V鋰電池只適用于溫壓補償一體化型渦街
K-渦街檢測功能及放大器顯示形式
0 無補償式 （無溫度、壓力補償功能）
1 現場顯示氣體溫度、壓力補償一體化智能式（LUGB型法蘭連接式氣體表體專用。可顯示標況瞬時流量、標況累積流量、溫度、壓力或頻率、時間等。可同時選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V,高電平≥6V,脈沖占空比50%）
2 現場顯示過熱蒸汽溫度、壓力補償一體化智能式（LUGB型法蘭連接式過熱蒸汽、飽和蒸汽表體專用。可進行密度補償計算。可顯示瞬時質量流量、累積質量流量、溫度、壓力或工況體積量、頻率等。可同時選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%）
3 現場顯示溫度補償智能式（LUGB型飽和蒸汽表體專用，可進行密度補償計算。可顯示瞬時質量流量、累積質量流量或溫度、壓力等。可選擇補償前三線制電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%）
L-LUGB型滿管式渦街傳感頭安裝形式
0 傳感頭斷流拆裝式
1 傳感頭不斷流拆裝式（≥350℃渦街必選型）
M-通訊方式
0 無通訊
1 R485通訊（只限智能式放大器）
2 R232通訊（只限智能式放大器）
N-HART協議
0 無HART協議
1 帶HART協議（需協議供貨）
Q-濾波方式
0 普通方式
1 智能數字濾波方式（需協議供貨）

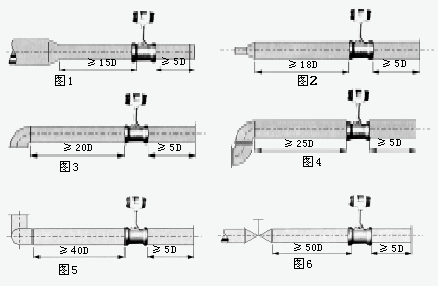

對直管段的要求
為了確保儀表正常、準確運行，傳感器安裝點的上下游必須有一定的直管道，以調整流場，如圖所示。
圖1：同心縮管；
圖2：同心擴管；
圖3：一個90度彎頭；
圖4：同一平面兩個90度彎頭；
圖5：不同平面兩個90度彎頭；
圖6 ：調節閥應安裝在傳感器下游5D以 遠處，若必須安裝在傳感器上游， 則傳感器上游應有不小于50D的 等徑直管段，下游應有不小于5D 的等徑直管段。
對管道的要求
1）上、下游配管內徑D和與傳感器內徑DN相同，其差異滿足下述條件：0.95DN≤D≤1.1DN。
2）配管應與傳感器同心，同軸度應小于0.05DN。
3）密封墊不能凸入管道內，其內徑可比傳感器內徑略大。
4）如需斷流檢查與清洗傳感器，應設置旁通管道，如下圖所示。
旁通管道示意圖
對管道振動的要求
傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時，必須采取減震措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
特別注意：在空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之后。
|
