UFYZ 側裝式磁翻板遠傳液位計

江蘇三普儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇淮安市

型號：UFYZ

更新時間：2017-03-15

瀏覽次數：2858

公司地址：江蘇省金湖

13338902488 王(先生)

點擊查看聯系電話在線詢價

產品簡介

概述翻柱式磁浮子液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化

公司簡介

江蘇三普儀表有限公司(前江蘇三普儀表廠)，多年來始終堅持走“自主研發，優化創新，市場為向"的革新之路。熱銷產品：旋進旋渦流量計,一體化孔板流量計,V錐流量計,渦街流量計,電磁流量計等。經過不懈的努力和發展，企業技術力量雄厚，擁有比較完善的生產工藝，在產品開發和設計方面都具有較強的能力。企業以優良的產品質量，極高的性能價格比和良好的售后服務與信譽，向用戶提供各種質量可靠、性能優良的流量儀表、溫度儀表、壓力儀表等系列產品。產品種類齊全，能夠滿足用戶在不同介質、不同環境條件下的測量選擇，為客戶提供選型、設計、生產、調試等服務，同時提供現場改造的全面技術支持。企業產品遍及全國各地，廣泛應用于石油、電力、石化、熱力、發電、冶金、化工、自來水、造紙、造船等各領域中。企業已通過 ISO9001：2000國際質量體系認證，并完全按照國家標準建立健全質量管理。被江蘇省評為“江蘇省明星企業"，省科技廳授予“江蘇省民營科技企業"“江蘇省質量信得過企業"，連續多年被淮安市市政府授予“高新技術企業"和“重合同守信用單位"，是中國石油天然氣集團公司一級供應網絡成員單位。企業攜全體員工將一如既往地堅持“質量第一、信譽至上、開拓進取、貢獻社會"的企業理念，發揚“高品質、講誠信、勇于創新"的企業精神，為廣大新老客戶提供優質的產品及全面的服務，我們愿與廣大客商攜手合作，共謀大業，共展宏圖！

展開

產品說明

概述
    翻柱式磁浮子液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。
    磁浮子液位計配置上、下限開關輸出，可實現遠距離報警、限位控制。
    磁浮子液位計配置變送器，可實現液位的遠距離指示、檢測與控制。
    根據在容器安裝位置的不同，提供側裝和頂裝兩種形式。
    根據工作介質不同，提供不銹鋼和 ABS 工程塑料兩種材質；其中 ABS 特別適用于酸、堿等腐蝕性介質。
結構特點
    l 基本型液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。
    l 上下限開關輸出利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現 ON-OFF 控制或報警。
    l 電遠傳在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10mA 或 4~20mA 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。
主要技術參數

安裝形式內容		側裝式	頂裝式
安裝間距 (測量范圍)		500,800,1100,1400,1700, 2000,2500,3000,3500,4000, 4500,5000,5500,6000mm	500,800,1100,1400,1700, 2000,2500,3000mm
工作壓力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介質密度		≥ 0.5g/cm 3	≥ 0.76g/cm 3
連接法蘭	不銹鋼	法蘭 20-40(D N 20 P N 4.0) (GB9119-88)	法蘭 200-25(D N 200 P N 2.5) (GB9119-88)
	ABS	法蘭 20-10(D N 20 P N 1.0) (GB9119-88)	法蘭 200-6(D N 200 P N 0.6) (GB9119-88)
主體材料		ABS( 工作壓力 0.6MPa) 1Cr18Ni9T
介質溫度		-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )
環境溫度		-40 ℃ ~+70 ℃
示值誤差		± 10mm
介質粘度		≤ 1st(10 - 4 m/s)
上下限開關輸出		1. 控制靈敏度 : 10mm 2. 輸出接點容量 : AC220V2A 3. 接點壽命 : 5 × 10 4
電遠傳連續顯示		1. 精度 : ± 1.5% 2. 輸出負載 : 750 3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源 4~20mA 輸出 ,24VDC 二線制 4. 防爆特征 ia Ⅱ CT4 本質安全型

型號
1．翻柱式磁浮子液位計的組成如下：

	UFYZ翻柱式磁浮子液位計
		代碼 1 2	安裝方式側裝式頂裝式
			代碼 1 2	主體材質 ABS 1Cr18Ni9Ti
				代碼 1 2 3 4	公稱壓力 0.6MPa( 僅適用于主體材質為 ABS 時 ) 1.6Mpa 2.5Mpa 4.0MPa
					代碼 1 2 3 4 5	型式基本型帶上、下限開關輸出帶電遠傳 (0~10mA 輸出 ,220V,AC) 帶電遠傳 (4~20mA 輸出 ,24V,DC) 帶本安防爆型遠傳 (4~20mA 輸出 ,24V,DC)
							安裝間距 ( 測量范圍 )
							L1	安裝深度 ( 頂裝式 ) (0~4000mm 任選 )
								介質密度	g/cm3


UFYZ 1 1 1 1 L= □ L= □ p= □

2 ．型號標記示例：
示例 1 ： UFYZ-1111 L=2500 ρ =0.6 側裝式 ,ABS(0.6MPa), 基本型 , 安裝間距 2500mm, 介質密度 0.6g/cm 3 。
示例 2 ： UFYZ-2232 □ L=2500 L1=3000 ρ =0.5 頂裝式 , 不銹鋼 (2.5MPa), 帶上、下限開關輸出 , 測量范圍 2500mm. 安裝深度 3000mm, 介質密度 0.5g/cm 3 。
定貨須知
l 定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。
l 用戶如使用 JB 及 HG 法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或為您設計制造特殊產品。

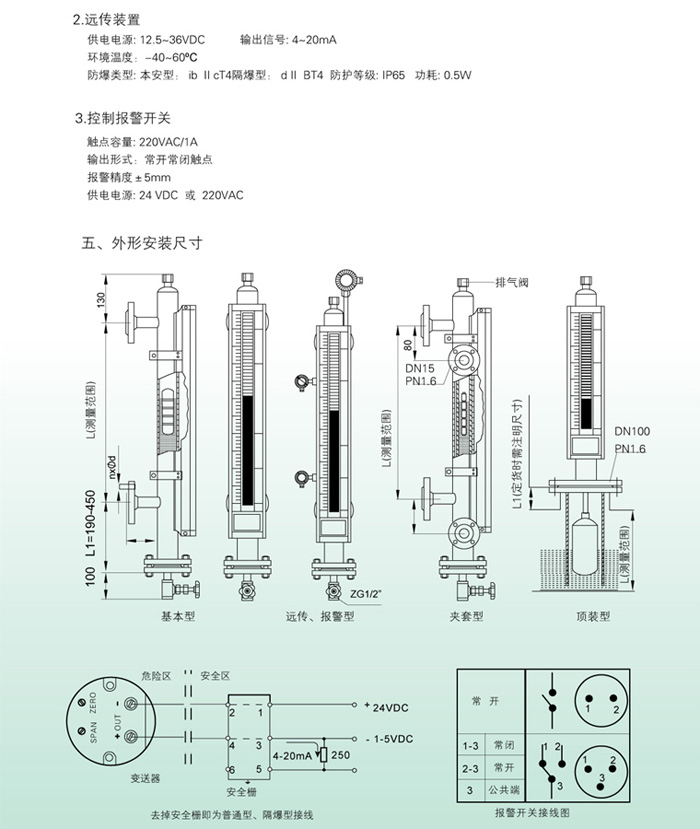

l 用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表：

安裝型式	主體材質	公稱直徑	公稱壓力 DN (mm)	法蘭外徑PN(Mpa)	螺心栓圓孔直中徑K	螺孔徑 L	螺栓		密封面		法蘭厚度 C	法蘭密封墊
安裝型式	主體材質	公稱直徑	公稱壓力 DN (mm)	法蘭外徑PN(Mpa)	螺心栓圓孔直中徑K	螺孔徑 L	數量n	螺紋Th	d	f	法蘭厚度 C	外徑	內徑	厚度
側裝	不銹鋼	20	4.0	105	75	14	4	M12	56	2	16	61	27	2
側裝	ABS	20	1.0	105	75	14	4	M12	56	2	16	61	27	2
頂裝	不銹鋼	200	2.5	360	310	26	12	M24	274	3	32	284	220	2
頂裝	ABS	200	0.6	320	280	18	8	M16	258	3	24	262	220	2
