產品簡介

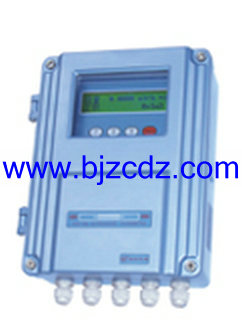

固定分體式超聲波冷/熱量表 型號 WD.23-100F系列
公司簡介
卓川電子科技有限公司是一家集開發設計、生產、銷售、服務為一體的高科技企業，公司主要從事煤田地質勘探設備以及煤礦安全生產設備的研發與銷售，公司始終秉承以科技為先導，以優質的產品為企業的生命；以減少煤礦的災害、降低煤炭行業的事故率而不懈努力為企業使命，為煤礦安全生產提供優異的產品和高效的技術服務。企業在經營過程中，堅持與客戶一起成長，與供應商、銷售商建立了穩固的合作關系。在經營中客戶給予了我們巨大的支持。現在公司有供應,銷售，渠道等多方的合作伙伴，同時在高新技術領域和多家企業建立了戰略合作伙伴關系，為企業的不斷發展打下了堅實的基礎。
展開
產品說明
| 固定分體式超聲波冷/熱量表 |
| 型號 |
WD.23-100F系列 |
| 圖片 |
 |
| 簡介 |
* 測量精度：滿足EN1434標準
* 測量周期：500ms (每秒2次，每個周期采集128組數據)
* 工作電源：85~264VAC/隔離24VDC（F4型8~36VDC）
* zui大流速：64m/s(流速分辨率0.001m/s)
* 熱量單位：吉焦爾、千卡、BTU可選
* 顯 示：2×10漢字背光液晶，可顯示瞬時熱量及正、負、凈累積熱量等
* 操 作：4×4輕觸鍵盤或磁性4按鍵 (F4主機) 操作
* 鉑 電 阻：PT100三線制鉑電阻
* 信號輸入：◇3路4-20mA模擬輸入，精度0.1%，可輸入壓力、液位等信號
* 信號輸出：◇1路隔離RS485輸出
◇1路4-20mA或0-20mA輸出
◇1路隔離OCT (脈沖寬度6~1000ms之間可編程，默認200ms)
◇1路繼電器輸出 (脈沖寬度200ms )
* 通訊協議：◇MODBUS協議，M-BUS協議，海峰FUJI擴展協議，并兼容國內其它廠家同類產品的通訊協議
* 其它功能：◇自動記憶前512天、前128個月、前10年正/負/凈累積流量
◇自動記憶前30次上、斷電時間和流量并可實現自動或手動補加
◇可編程批量（定量）控制器，故障自診斷功能
◇可通過E-mail傳送來的代碼文件實現軟件升級
* 防護等級：傳感器IP68，F4主機IP68，其余主機IP65
* 防爆等級：EXdⅡBT4 (100F2型)固定分體式超聲波冷/熱量表廣泛應用于供熱管網的在線計量。主機分為壁掛標準型、壁掛防爆型、盤裝型和本地顯示型，傳感器分為外縛式、插入式、管段式等。
外縛式傳感器是將傳感器直接捆綁在被測管道的外表面從而實現流量測量的一種安裝方式，具有與管徑無關、安裝簡單、無需停產、無壓力損失等特點。
標準S1型傳感器 標準M1型傳感器 標準L1型傳感器 高溫S1H型傳感器 高溫M1H型傳感器
|
技術參數
|
標準S1型
|
標準M1型
|
標準L1型
|
高溫S1H型
|
高溫M1H型
|
|
適用管徑
|
DN15～DN100
|
DN50～DN700
|
DN300～DN6000
|
DN15～DN100
|
DN50～DN700
|
|
材 質
|
ABS
|
特殊高溫材料
|
|
工作頻率
|
1MHz
|
|
安裝方法
|
V (N、W）法
|
V、Z法
|
Z法
|
V (N、W)法
|
V、Z法
|
|
標 定
|
整機配對標定
|
|
磁 性
|
有
|
無
|
|
適用溫度
|
0℃～70℃
|
0℃～160℃
|
|
防護等級
|
IP68（可浸水工作，水深≤3米）
|
|
外形尺寸
|
45×30×30
|
60×45×45
|
80×70×55
|
90×85×24
|
90×82×29
|
|
質量(克/對)
|
75
|
250
|
650
|
94
|
150
|
|
介質種類
|
水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
|
|
介質濁度
|
≤20000ppm且氣泡含量小
|
|
適用管材
|
碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里。
|
|
管道襯材
|
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。
|
|
信號電纜
|
SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗
干擾性，并注意 電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。
|
插入式傳感器是指在被測管道上利用專用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量測量的一種安裝方式，該款傳感器解決了外縛式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。
管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作的專用管箍方可安裝，為防止漏水，用戶訂貨時請提供被測管道的準確外徑或周長。

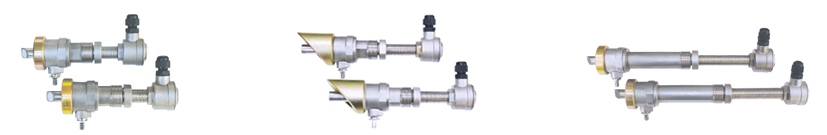

標準插入B型 插入C型 加長插入B型
|
技術參數
|
標準插入B型（直插式）
|
插入C型（斜插式，極不常用）
|
加長插入B型（水泥管用）
|
|
適用管徑
|
DN80mm以上
|
|
材 質
|
球閥與探桿：不銹鋼316L；球閥底座：普通碳鋼(不銹鋼選配)
|
|
工作頻率
|
1MHz
|
|
適用管材
|
碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管等管道，允許有襯里
備注：1、碳鋼、不銹鋼可直接焊接(不銹鋼管道必須采用不銹鋼底座，用戶訂貨時請注意)。
2、其它管采用管箍方可安裝(管箍材質：碳鋼,訂貨時請提供準確的管道外徑或周長)。
|
|
安裝方式
|
Z法
|
|
適用溫度
|
－40℃～160℃
|
|
開孔尺寸
|
Ф19mm(安裝時使用廠家提供的專用開孔器，可實現帶壓不停產安裝)
|
|
壓力等級
|
1.6MPa(安裝時壓力＜0.8MPa）
|
|
防護等級
|
IP68（可浸水工作，水深≤3米）
|
|
安裝空間
|
井壁到管壁≥550mm
|
井壁到管壁≥360mm
|
井壁到管壁≥700mm
|
|
長 度
|
186mm
|
228mm
|
330mm
|
|
介質種類
|
水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
|
|
介質濁度
|
≤20000ppm且氣泡含量小
|
|
信號電纜
|
SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，
并注意電纜不要與 高壓電纜并行，盡量避開變頻器等干擾源。
|
管段式傳感器是采用法蘭將管段傳感器與被測管路直接連接的一種測量方式，該款傳感器解決了外縛式和插入式傳感器在安裝過程中由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題，具有測量精度高，穩定性好、免維護等特點，是未來超聲波流量計的發展方向。

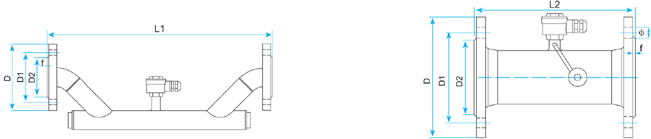

π型管段式傳感器 標準管段式傳感器
|
技術參數
|
π型管段式
|
標準管段式
|
|
適用管徑
|
DN15-DN40
|
DN50-DN1000
|
|
材 質
|
不銹鋼
|
碳鋼（不銹鋼選購）
|
|
工作頻率
|
1MHz
|
|
連接方式
|
法蘭連接
|
|
適用溫度
|
－40℃～160℃
|
|
標 定
|
整機在線標定
|
|
防護等級
|
IP68(可潛水工作，水深≤3米)
|
|
外形尺寸
|
見下表
|
|
公稱壓力
|
見下表
|
|
介質種類
|
水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
|
|
介質濁度
|
≤20000ppm且氣泡含量小
|
|
管道襯材
|
無
|
|
信號電纜
|
SEYV75-2型專用屏蔽電纜，單根可加長到500米，布線時電纜應外加金屬套管以增加抗干擾性，
并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。
|
|
公稱通徑
DN(mm)
|
額定壓力
(MPa)
|
π形管段
|
標準管段
|
法蘭尺寸(mm)
|
|
L1
|
L2
|
D
|
D1
|
D2
|
f
|
Ｎ-Φ
|
法蘭厚度
|
|
15
|
2.5
|
320
|
|
95
|
65
|
46
|
2
|
14×4
|
14
|
|
20
|
360
|
|
105
|
75
|
56
|
2
|
14×4
|
16
|
|
25
|
390
|
|
115
|
85
|
65
|
3
|
14×4
|
16
|
|
32
|
450
|
|
140
|
100
|
76
|
3
|
18×4
|
18
|
|
40
|
500
|
|
150
|
110
|
84
|
3
|
18×4
|
18
|
|
50
|
1.6
|
|
200
|
165
|
125
|
99
|
3
|
18×4
|
20
|
|
65
|
|
200
|
185
|
145
|
118
|
3
|
18×4
|
20
|
|
80
|
|
225
|
200
|
160
|
132
|
3
|
18×8
|
20
|
|
100
|
|
250
|
220
|
180
|
156
|
3
|
18×8
|
22
|
|
125
|
|
250
|
250
|
210
|
184
|
3
|
18×8
|
22
|
|
150
|
|
300
|
285
|
240
|
211
|
3
|
22×8
|
24
|
|
200
|
|
350
|
340
|
295
|
266
|
3
|
22×12
|
24
|
|
250
|
|
450
|
405
|
355
|
319
|
3
|
26×12
|
26
|
|
300
|
|
500
|
460
|
410
|
370
|
4
|
26×12
|
28
|
|
350
|
|
550
|
520
|
470
|
429
|
4
|
26×12
|
30
|
|
400
|
|
600
|
580
|
525
|
480
|
4
|
26×16
|
32
|
|
450
|
|
700
|
640
|
585
|
548
|
4
|
30×20
|
34
|
|
500
|
1.0
|
|
800
|
670
|
620
|
585
|
4
|
25×20
|
32
|
|
600
|
|
1000
|
780
|
725
|
685
|
5
|
30×20
|
36
|
|
700
|
0.6
|
|
1100
|
860
|
810
|
775
|
5
|
24×25
|
32
|
|
800
|
|
1200
|
975
|
920
|
880
|
5
|
24×30
|
32
|
|
900
|
|
1300
|
1075
|
1020
|
980
|
5
|
24×30
|
34
|
|
1000
|
|
1400
|
1175
|
1120
|
1080
|
5
|
28×30
|
36
|
A B C D E F G H I J K L
100 — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □
|
字 母
|
參數
|
選 項
|
|
A
|
主機類型
|
Y 一體式（本地可操作設參）
|
|
F1 分體壁掛型 F2 分體壁掛防爆型 F3 分體盤裝型 F4 分體本地顯示型
|
|
M1 模塊型（本地可操作設參） M2 模塊型（本地無操作，09年底停產）
|
| S 經濟型（本地可操作設參） |
|
W 水表（電池供電,磁性按鍵可瀏覽窗口）
|
|
B①
|
工作電源
|
A 交流（85-264VAC） B 電池（3.6V鋰電池） D 直流（24V/8-36VDC）
|
|
C
|
熱量功能
|
N 無 Y 有
|
|
D②
|
傳感器類型
|
B1 標準S1型 B2 標準M1型 B3 標準L1型 B4 高溫S1H型 B5 高溫M1H型
|
|
C1 標準插入式 C2 水泥插入式 C3 水表插入式
|
|
G1 標準管段式（法蘭連接） G2 衛生管段式（活接連接）
|
|
E
|
測量管徑
|
DN(mm)_____
|
|
F③
|
管道材質
|
0 碳鋼 1 不銹鋼 2 鑄鐵 3 玻璃鋼 4 PVC 5 水泥
|
|
G
|
公稱壓力
|
_____MPa
|
|
H④
|
流量累積單位
|
M 立方米 L 升
|
|
zui小讀數(水表)
|
1 （m3） 0.1 （0.1m3） 0.01 （0.01m3） 0.001 （L） 0.0001 （0.1L）
|
|
I
|
熱量累積單位
|
N 無 K Kc（千卡） G GJ （吉焦） B BTU（國外適用）
|
|
J⑤
|
信號輸出
|
N 無輸出 A 4-20mA F 頻率輸出 T OCT輸出 R 脈沖輸出 4 RS485輸出
|
|
K
|
信號輸入
|
N 無輸入 1 1路4-20mA輸入 2 2路4-20mA輸入 3 3路4-20mA輸入
|
|
L
|
單根電纜長度
|
_____米（分體管段式傳感器為單根四芯電纜，其余傳感器為雙根兩芯電纜）
|
舉例說明：100F1-A-N-B2-200-0-1.6-M-K-4-N-10
解 釋：壁掛主機，交流供電，標準M1型探頭，DN200管徑，碳鋼管材，壓力1.6MPa，流量單位立方米，485輸出，
10米電纜線。
注釋解釋：
①：* 交流電源適用于100F型、100Y型，其它型號主機適用于電池供電或直流供電。
* 直流電源適用于所有型號產品，除100F1、F2、F3、100S供電為24VDC，其余為8-36VDC。
* 100W型電池供電水表也可8-36V供電，如有需要訂貨時請注明。
②：電池供電超聲波工業水表/熱量表，如選用插入式或外夾式傳感器，zui大可測管徑為DN800。
③：鑄鐵、玻璃鋼、PVC、水泥等不可焊接管材如選用插入式傳感器，需配專用管箍方可安裝，訂貨時請注明。
④：zui小讀數只適用于100W電池供電型超聲波水表選型。
⑤：* 如選用有源4-20mA輸出，工作電源要求交流或直流24V。
* OCT脈沖寬度出廠默認設置200ms，在6~1000ms之間可編程。
* 電池供電超聲波水表或熱量表RS485輸出有兩種可選，一種是內部鋰電池供電，工作電壓為3.3V，另一種是
需外部提供直流電源，用戶訂貨時請注明，否則有可能485輸出接口無效。
|
