價格：電議
所在地：陜西 西安市
型號：
更新時間：2017-06-20
瀏覽次數：2005
公司地址：西安市建工路新城科技產業園新園產業大廈3層
視覺商城(女士)
中國機器視覺商城是經營機器視覺產品及自動化檢測設備的專業網上商城，匯聚機器視覺行業各類產品及品牌，將為全球機器視覺用戶及企業提供優質、放心、便捷的一站式采購服務。同時，中國機器視覺商城從行業出發，致力以完善的功能、個性化服務為機器視覺行業的廣大用戶提供全面、權威、專業的信息資訊與產品服務。中國機器視覺商城正以最真誠的服務、最具創新力的管理理念，立足中國、放眼全球，致力于為機器視覺供應商、采購商及各大行業用戶搭建最具競爭力的電子商務平臺。

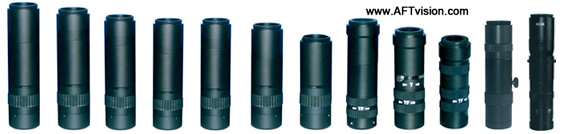

AFTvision ZML系列小型變倍縮放工業鏡頭采用全新超低失真、高分辨率設計，具有清晰度高，倍率可變，光學無畸變，高對比度等特點。體積小巧、易于安裝，采用焦闌法，測量誤差少，能配合百萬像素以上1/3，1/2，2/3工業相機使用，用于高檢測、尺寸測量、目標位置定位等機器視覺系統中。
可按客戶要求的工作距離及視場范圍定做鏡頭
工業放大鏡頭參數對照表 單位(mm)
| 型號 | 放大倍率 ×倍數 |
工作距離mm | 視場H×V（mm） | 接口 類型 |
zui大兼 容CCD |
外形尺寸 | 備注 | |
| 1/3”CCD | 1/2”CCD | |||||||
| ZML1001 | -∞~×1.4 | ∞~41 | ∞~3.5×2.6 | ∞~4.6×3.4 | C | ~1/2 | φ28*106 | 成像距離 可以到遠。通光口徑較大 可鎖緊 成像質量好 |
| 重點推 薦產品 |
×0.01 | 3700 | 480*360 | 640*480 | 左表列出的是鏡頭在某放大倍數 時的物距和視場范圍，以便參考 |
|||
| ×0.06 | 600 | 80*60 | 107*80 | |||||
| ×0.1 | 340 | 48.0 x 36.0 | 64.0 x 48.0 | |||||
| ×0.2 | 155 | 21.0×15.8 | 29.0×21.8 | |||||
| ×0.3 | 99 | 16.0×12.0 | 21.3×16.0 | |||||
| ×0.4 | 74 | 12.0×9.6 | 16.0×12.0 | |||||
| ×0.5 | 58 | 9.6×7.2 | 12.8×9.6 | |||||
| ×0.6 | 50 | 8.0×6.0 | 10.7×8.0 | |||||
| ×0.7 | 45 | 6.8×5.1 | 9.1×6.9 | |||||
| ×0.8 | 43 | 6.0×4.5 | 8.0×6.0 | |||||
| ×0.9 | 42 | 5.3×4.0 | 7.1×5.3 | |||||
| ×1.0 | 41 | 4.8×3.6 | 6.4×4.8 | |||||
| ×1.1 | 42 | 4.4×3.3 | 5.8×4.4 | |||||
| ×1.2 | 44 | 4.0×3.0 | 5.3×4.0 | |||||
| ×1.3 | 46 | 3.7×2.8 | 4.9×3.7 | |||||
| ×1.4 | 48 | 3.5×2.6 | 4.6×3.4 | |||||
| ZML1002 | ×0.5~×2 | 43-62 | 9.0 x 6.8 ~2.4 x 1.8 |
12.8x9.6 ~3.2x2.4 |
C | 1/2〞 | φ28*106 | 通光口徑較大 可鎖緊 成像質量好 |
| 重點推 薦產品 |
X0.5 | 60 | 9.0 x 6.8 | 12.8 x 9.6 | 左表列出的是鏡頭在某放大倍數 時的物距和視場范圍，以便參考 |
|||
| X0.6 | 54 | 8.0 x 6.0 | 10.7 x 8.0 | |||||
| X0.7 | 47 | 6.9 x 5.1 | 9.1 x 6.9 | |||||
| X0.8 | 45 | 6.0 x 4.5 | 8.0 x 6.0 | |||||
| X0.9 | 44 | 5.3 x 4.0 | 7.1 x 5.3 | |||||
| X1.0 | 43 | 4.8 x 3.6 | 6.4 x 4.8 | |||||
| X1.1 | 44 | 4.4 x 3.3 | 5.8 x 4.4 | |||||
| X1.2 | 45 | 4.0 x 3.0 | 5.3 x 4.0 | |||||
| X1.3 | 47 | 3.7 x 2.8 | 4.9 x 3.7 | |||||
| X1.4 | 48 | 3.5 x 2.6 | 4.6 x 3.4 | |||||
| X1.5 | 51 | 3.2 x 2.4 | 4.3 x 4.3 | |||||
| X1.6 | 52 | 3.0 x 2.3 | 4.0 x 3.0 | |||||
| X1.7 | 56 | 2.8 x 2.1 | 3.8 x 2.8 | |||||
| X1.8 | 58 | 2.7 x 2.0 | 3.6 x 2.7 | |||||
| X1.9 | 60 | 2.5 x 1.9 | 3.4 x 2.5 | |||||
| X2.0 | 62 | 2.4 x 1.8 | 3.2 x 2.4 | |||||
| ZML0912 | ×0.35~ ×2.25 |
85-90 | 13.3×10 ~2.1×1.6 |
18.3×13.7 ~2.9×2.2 |
C | 1/2〞 | φ28*167 | 0.5× CCD接口 |
|
重點推 |
×0.35 | 90 | 13.3×10.0 | 18.3×13.7 | 左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考 | |||
| ×0.5 | 89 | 9.6×7.2 | 13.6×10.2 | |||||
| ×0.75 | 88 | 6.3×4.7 | 8.8×6.6 | |||||
| ×1.0 | 87 | 4.5×3.4 | 6.2×4.7 | |||||
| ×1.25 | 87 | 3.8×2.9 | 5.0×3.8 | |||||
| ×1.5 | 86 | 3.0×2.3 | 4.2×3.2 | |||||
| ×1.75 | 86 | 2.6×2.0 | 3.6×2.7 | |||||
| ×2.0 | 85 | 2.3×1.7 | 3.2×2.4 | |||||
| ×2.25 | 85 | 2.1×1.6 | 2.9×2.2 | |||||
| ZML0912 | ×0.7~×4.5 | 85-90 | 6.8×5.1 ~1.0×0.7 |
9.3×7.0 ~1.5×1.1 |
C | 1/2〞 | φ28*181 | 0.5×CCD接口 + 2×變倍接口 |
|
重點推 |
×0.7 | 90 | 6.8×5.1 | 9.3×7.0 | 左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考 | |||
| ×1.0 | 89 | 4.8×3.6 | 6.8×5.1 | |||||
| ×1.5 | 88 | 3.2×2.4 | 4.4×3.3 | |||||
| ×2.0 | 87 | 2.2×1.7 | 3.1×2.3 | |||||
| ×2.5 | 87 | 1.9×1.4 | 2.5×1.9 | |||||
| ×3.0 | 86 | 1.5×1.1 | 2.1×1.6 | |||||
| ×3.5 | 86 | 1.3×1.0 | 1.8×1.4 | |||||
| ×4.0 | 85 | 1.1×0.8 | 1.6×1.2 | |||||
| ×4.5 | 85 | 1.0×0.7 | 1.5×1.1 | |||||
| ZML1010 | ×0.64~×0.43 | 116~141 | 7.5×5.6~ 11.3×8.5 |
10×7.5~ 15×11.3 |
C | ~2/3” | φ28*67 | 通光口徑較小 物距相對較大 成像質量好 |
| ×0.64 | 116 | 7.5×5.6 | 10×7.5 | 左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考 | ||||
| ×0.5 | 130 | 9.6×7.2 | 12.8×9.6 | |||||
| ×0.43 | 141 | 11.3×8.5 | 15×11.3 | |||||
| ZML1011 | ×0.6~×0.7 | 141~127 | 8.7×6.5~ 6.6×5.0 |
11.6×8.7~ 8.8×6.6 |
C | ~2/3” | φ28*86 | 通光口徑較小 物距相對較大 成像質量好 |
| ×0.6 | 141 | 8.7×6.5 | 11.6×8.7 | 左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考 | ||||
| ×0.7 | 127 | 6.6×5.0 | 8.8×6.6 | |||||
| ZML1012 | ×0.7~×1.0 | 142~116 | 7.2×5.4~ 4.9×3.7 |
9.6×7.2~ 6.5×4.9 |
C | ~2/3” | φ28*76 | 通光口徑較小 物距相對較大 成像質量好 |
| ×0.7 | 142 | 7.2×5.4 | 9.6×7.2 | 左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考 | ||||
| ×0.8 | 130 | 6.0×4.5 | 8.0×6.0 | |||||
| ×0.9 | 123 | 5.3×3.4 | 7.1×5.3 | |||||
| ×1.0 | 116 | 4.9×3.7 | 6.5×4.9 | |||||
| ZML1013 | ×1.1~×1.6 | 122~106 | 4.3×3.2~ 3.1×2.3 |
5.7×4.3~ 4.1×3.1 |
C | ~2/3” | φ28*96 | 通光口徑較小 物距相對較大 成像質量好 |
| ZML1014 | ×1.5~×2.1 | 125~105 | 3.2×2.4~ 2.3×1.7 |
4.3×3.3~ 3.1×2.3 |
C | ~2/3” | φ28*86 | 通光口徑較小 物距相對較大 成像質量好 |
| ZML1015 | ×2.2~×3.2 | 127~110 | 2.0×1.5~ 1.5×1.1 |
2.7×2.0~ 2.0×1.5 |
C | ~2/3” | φ28*116 | 通光口徑較小 物距相對較大 成像質量好 |
| ZML1016 | ×2.7~×3.6 | 118~102 | 1.8×1.4~ 1.35×1.0 |
2.4×1.8~ 1.8×1.35 |
C | ~1/2 | φ28*117 | 通光口徑較小 物距相對較大 成像質量好 |
| ZML1023 | ×0.5~×0.7 | 67~49 | 10.5×7.9~ 7.1×5.3 |
14×10.5~ 9.4×7.1 |
C | ~2/3” | φ28*74 | 通光口徑較大 倍率可變 |
| ×0.5 | 63 | 10.5×7.9 | 14×10.5 | 左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考 | ||||
| ×0.6 | 67/49 | 8.0×6.0 | 10.7×8.0 | |||||
| ×0.7 | 58 | 7.1×5.3 | 9.4×7.1 | |||||
| ZML1024 | ×0.4~×1.1 | 211~106 | 12.4×9.3~ 4.4×3.3 |
16.5×12.4~ 5.9×4.4 |
C | ~2/3” | φ28*75 | 通光口徑可變倍率可變 |
| ×0.4 | 211 | 12.4×9.3 | 16.5×12.4 | 左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考 | ||||
| ×0.5 | 174 | 9.6×7.2 | 12.8×9.6 | |||||
| ×0.6 | 148 | 8×6 | 10.6×8 | |||||
| ×0.7 | 135 | 6.8×5.1 | 9.1×6.8 | |||||
| ×0.8 | 125 | 6×4.5 | 8×6 | |||||
| ×0.9 | 116 | 5.3×4 | 7.1×5.3 | |||||
| ×1.0 | 110 | 4.8×3.6 | 6.4×4.8 | |||||
| ×1.1 | 106 | 4.4×3.3 | 5.9×4.4 | |||||
| ZML1025 | ×1.1~×1.7 | 82~77 | 4.5×3.4~ 2.9×2.1 |
6.0×4.5~ 3.8×2.9 |
C | ~2/3” | φ28*101 | 通光口徑較大倍率可變 |
| ×1.1 | 82 | 4.5×3.4 | 6.0×4.5 | 左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考 | ||||
| ×1.2 | 80 | 4.0×3.0 | 5.3×4.0 | |||||
| ×1.3 | 78 | 3.7×2.8 | 4.9×3.7 | |||||
| ×1.4 | 77 | 3.5×2.6 | 4.6×3.5 | |||||
| ×1.5 | 77 | 3.2×2.4 | 4.3×3.2 | |||||
| ×1.6 | 77 | 3.0×2.3 | 4.0×3.0 | |||||
| ×1.7 | 77 | 2.9×2.1 | 3.8×2.9 | |||||
外形尺寸圖
 |
 |
 |
 |
 |
 |
| ZML1001、1002 | ZML0912 | ZML1010 | ZML1011 | ZML1012 | ZML1013 |
|
 |
 |
 |
 |
 |
| ZML1014 | ZML1015 | ZML1016 | ZML1023 | ZML1024 | ZML1025 |
廣泛用于絲網印刷機械、貼合、切割、PS打孔機、PCB補線機、PCB打孔機、玻璃割片機、點膠機、SMT檢測、貼版機等工業對位、定位、零件確認、尺寸測量、工業顯微等CCD視覺對位、測量裝置等領域。
購買本產品和查看更詳細信息請登陸：機器視覺商城 http://www.china-vision.com.cn/goods/84.html 產品：4000-400-816。
