 儀表配套
|
|
LFD型粉體沖量式流量計（一次表,安裝在現場），LJS型流量積算儀（二次表,安裝在控制室）和穩流裝置（一般情況下，由生產廠指導用戶設計，制造）三部分組成。系統配套如圖1-1。 |
|
新品優勢
|
|||||||||||||||||||||||||||||||
|
粉體沖量式流量計在固體顆粒狀散物料流的測量領域，多年來已被廣大用戶認可。其獨特的技術特點和使用性能則其它儀表不可代替的。但應用在電解鋁行業，人們尚有疑惑。 由于電解鋁生產工藝流程的特點，氧化鋁粉采用風動送料，物料和風混合在一起。結果都被計量了，造成測量數據的附加誤差。多年來各生產廠商都在研究這一難以解決的課題。有的單位采用積料法，即在沖板上方做一個積料箱，當物料積存到一定時，開關發出控制信號給閥門，來控制閥門的開關，這樣雖然在一定程度上避免了風力的影響，但卻破壞了整個送料系統，致使通道不暢，必須更改一定的原有設計。而且閥門始終處于有載荷下工作，經常發生故障，造成不必要的停產。 我公司的技術人員經過幾年的不懈努力和使用單位一起研制出了具有多功能為一體的穩流裝置，該裝置中包括：風量調節裝置，上下風動平衡倉，整流腔，篩網，視窗，快開孔等計量輔助裝置。既不切斷送料通道，又能防止風力對計量的影響。 其特點如下： 1，不破壞原設計，適用各種環境 2，送料通道不會因測量出現故障而堵塞，暢通無阻 3，風動系統流暢，而不影響測量準確性 4，物料流動穩定，波動小 5，內設篩網，防止雜物堵塞送料通道 6，帶有視窗，可隨時觀察料位變化和雜物 7，快開孔可根據視窗發現的問題進行快速人工處理 |
|||||||||||||||||||||||||||||||
|
系統配套圖
|
|||||||||||||||||||||||||||||||
 圖1-1 |
|||||||||||||||||||||||||||||||
|
儀表工作原理
|
|||||||||||||||||||||||||||||||
|

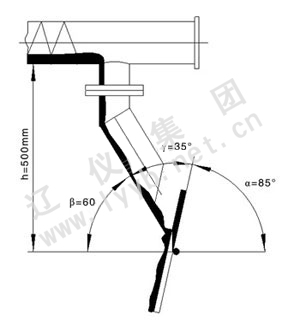

LFD型粉體沖量式流量計是以51系列單片機為核心組成的智能化測量顯示系統。 物料流自由下落沖擊到沖板上后，由于沖擊力與沖板有一定角度，故該力分解成一個水平分力和一個垂直分力，垂直分力由機械結構克服而不起作用，而水平分力作用在沖板軸上，通過機械結構的作用與測量彈簧產生的力相平衡，并且帶動差動變壓器（傳感器）中的鐵芯位移，差動變壓器將此位移轉換成相對應的模擬電壓信號。該模擬電壓信號經過測量電路處理，并按一定的流量公式進行運算得到物料的質量流量和累積總量，其計算結果由四位數碼管顯示瞬時流量，六位數碼管顯累積總量，同時輸出與瞬時流量，累積總量及儀表當前工作狀態相對應的串行通訊信號（也可同時輸出表示瞬時流量的４～２０ｍＡ電流信號）至二次表，供控制室內監控。 由于粉體沖量式流量計是露天安裝，工作環境惡劣，為使儀表運行準確，平穩，可靠，對傳感器和電子電路部分均采用了溫控措施，以適應高寒地區的使用。同時，采用遙控器對儀表進行調試，數據監控，參數修改等操作，避免了儀表開蓋操作，十分方便快捷。 流量計基本公式： 沖板安裝示意圖見圖1-2。 根據牛頓力學定律，作用在沖板上的水平分力和流量間關系，滿足以下基本公式： Fm=qm·  ·Sinα·Sinγ·100式中：Fm—物料沖擊沖板時產生的水平分力 qm—物料瞬時流量t/h h—物料落料高度m γ—料流和沖板之間的角度 α—沖板安裝角度 從公式分析可知h，γ，α都是常量，即流量和水平分力成正比，因此只要檢測水平分力就可以計算物料的對應流量值。
|
|||||||||||||||||||||||||||||||
|
主要技術指標
|
|||||||||||||||||||||||||||||||
|
一，基本參數 １，精度：（0.3）；0.5；1.0；1.5；（2.0） 括號內等級為不優先選用等級。現場使用精度與物料顆粒大小，物料均勻程度，物料粘度等有關，準確的精度應由現場實際標定確定。 2，重復性誤差和變差：小于對應精度級別下的誤差值。 3，固體物料粒重：小于沖板重量的5% 4，測量范圍參看下表

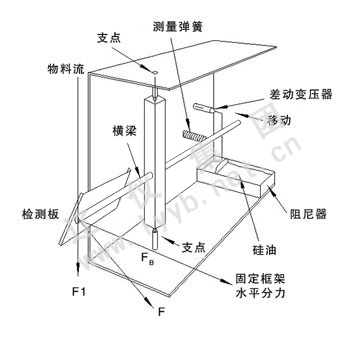

使用流量范圍選擇：實際流量應在測量范圍的30～60%為理想范圍段。 5，介質溫度：≤180℃ 6，斷電后數據保護時間：100年 7，供電電源：電壓：220V±15%·50Hz 功耗：電子電路 ≤10W 溫度控制 ≤50W 8，顯示功能 a，四位LED數碼管顯示瞬時流量 b，六位LED數碼管顯示累積總量 c，四只LED發光二極管顯示儀表工作狀態 二，輸出信號 1，表示瞬時流量的４～２０ｍＡ電流信號 2，串行通訊信號（瞬時流量，累積總量和儀表當前工作狀態），RS485或電流環。 三，環境參數 環境溫度：-40~+60℃ 相對濕度：≤85% 大氣壓力：86~106kPa。 四，結構及外形尺寸： 1，結構(見1-3)

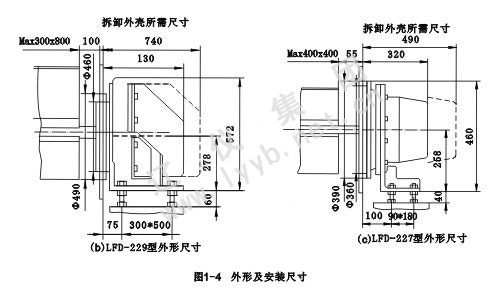

2，外型尺寸(見圖1-4，1-5)

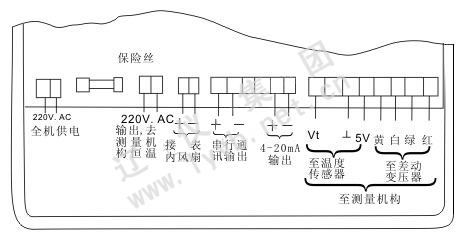

3，接線端子(見圖1-6)
|
|||||||||||||||||||||||||||||||
|
其它
|
|||||||||||||||||||||||||||||||
|
一，開箱附件： 變送器運到后，拆箱時應小心，先放正位置，然后再謹慎打開，以防損壞箱內所裝變送器及流量儀（一般配套提供）。此外還有硅油一瓶，合格證一份，說明書一份。儀表不用時，請按國際儲存要求給以放置。 二，訂貨須知： 本儀表訂貨敬請用戶詳細說明，以保證正常使用。主要說明內容有： (1) 儀表型號。 (2) 使用量程范圍。 (3) 物料的粘度，比重，均勻程度，粉塵度，物料流動流速及帶壓情況。 (4) 主要條件：位置條件，如高度，空間寬敞程度。環境條件，如環境溫度，濕度，強烈振動，室內及室外。 (5) 使用狀態：長期工作，斷續時間，定量控制等。 |
