產品簡介
詳細說明 ::產品簡介::
公司簡介
公司一直注重于高新產品的研發和先進設備的生產應用，現已成為成熟的智能壓力檢測、溫度檢測、物位檢測、流量檢測、顯示調節控制等全系列工業自動化儀表的研發、生產制造基地。產品廣泛應用于鋼鐵、有色冶金、石油化工、電力、城市集中供熱、水/污水處理、食品加工、制藥等領域。目前，公司擁有近萬平米生產辦公大樓，多個專業生產車間及標定檢定線，200多名員工，技術與銷售服務網絡遍及華南、華東、華北、西南、西北各省，年產/銷工業自動化儀表產品二十多萬臺/套。
公司通過了ISO9001：2000質量體系認證，是中國儀器儀表行業協會會員和國際現場總線委員會“HART”基金會員，擁有多項國家專利和軟件著作權，是省科技廳確認的“高新技術企業”。
公司將始終以市場為導向，以科技創新為核心競爭力，致力于民族測控技術的發展！
展開
產品說明
詳細說明
|
|
智能可編程天然氣流量積算控制儀 采用的微處理器進行智能控制，主要適用于各種天然氣流量的測量、積算與控制，并帶有自動補償功能，操作時只需簡單的輸入相應參數，即可進行的測量及自動補償運算。
由于我國不同地區的天然氣組份十分復雜，本機采用了特殊設計，共設有十三種“摩爾組份系數”供選擇設定，以滿足對含有各種組份天然氣的檢測。同時設置了多種取壓方式，以適應不同的測量裝置，并具有自動演算顯示超壓縮因子功能。設定標準完全符合SY/T6143-96《天然氣的標準孔板計量方法》和GB/T11062-89《天然氣發熱量、密度和相對密度的計算方法》等標準?？赏耆珴M足我國各地油氣田及傳輸管道中各種天然氣的測量要求。
具備多種信號輸入切換功能，只需通過儀表菜單的簡單選定，即可實現多種輸入信號之間的輕松切換，提高了儀表的通用性和可靠性。
采用全中文大屏幕（帶背光）LCD液晶顯示，并具有分頁顯示功能，可顯示瞬時溫度、壓力、流量、超壓縮因子、日期時間、瞬時流量、累積流量等?？蓭в写型ㄐ沤涌凇?/td>
|
| 型 號 |
WP-LN80系列 |
| |
|
輸入信號
|
模 擬 量 熱電偶：標準熱電偶 — K、E
電 阻：標準熱電阻 — Pt100
電 流：0～10mA、4mA～20mA等(輸入電阻≤250Ω)
電 壓：0～5V、1V～5V、mV等(輸入阻抗≥250KΩ)
脈 沖 量 波 形：矩形波、正弦波、三角波
幅 度：光電隔離大于4V (或根據用戶要求設定)
范 圍：0～5KHz (或根據用戶要求設定)
開 關 量 啟動、停止、清零
幅 度：光電隔離大于4V (或根據用戶要求設定)
輸入信號切換 溫度補償：Pt100、K、E、0～10mA、4mA～20mA、0～5V、
1V～5V（可自由切換）
壓力補償：0～10mA、4mA～20mA、0～5V、1V～5V（可自由切換）
流量輸入：0～10mA、4mA～20mA、0～5V、1V～5V（可自由切換）。 |
|
| |
|
輸出信號
|
模擬量輸出 DC 4mA～20mA (負載電阻≤500Ω) DC 0～10mA (負載電阻≤750Ω)
DC 1V ～5V (負載電阻≥250KΩ) DC 0～5V (負載電阻≥250KΩ)
開關量輸出 繼電器控制輸出 — ON/OFF帶回差
觸點容量：AC 220V/3A；DC 24V/（阻性負載）
通訊輸出 標準串行雙向通訊接口 通訊協議：RS-232C、RS-485
波特率 — 300～9600bps (自由設定)
饋電輸出 DC 24V 負載≤30mA |
|
| |
|
特 性
|
測量精度 ±0.2%FS±1字或±0.5%FS±1字
分 辨 率 ±1字
顯示方式 全中文大屏幕（帶背光）LCD液晶顯示 當前日期及時間顯示
六位（0～999999）瞬時流量值顯示
十一位（0～99999999999）累積流量值顯示
六位（-199999～999999）溫度補償值顯示
六位（-199999～999999）壓力補償值顯示
四位（-1999～9999）流量(差壓、頻率)值顯示
十位（0～9999999999）超壓縮因子顯示
控制報警 可選擇上限、下限控制/報警輸出，LED輸出指示。
方式：繼電器（ON/OFF）帶回差(可自由設定)。
定量控制 可選擇流量定量到控制，LED輸出指示。
可選擇流量定量過程控制，LED輸出指示。
補償方式 溫度壓力自動補償
參數設定 面板輕觸式按鍵數字設定 參數設定值斷電后保存
參數設定值密碼鎖定
保護方式 斷電后流量累積保持時間大于五年 電源欠壓自動復位
工作異常自動復位
|
|
| |
|
使用環境
|
環境溫度 0～50℃
相對濕度 ≤85% RH 避免強腐蝕氣體
供電電壓 常規型 ·AC 220V +10%-15%（50Hz±2Hz，線性電源）
特殊型 ·AC 90V～265V （開關電源） ·DC 24V±2V （開關電源）
功 耗 ·≤5W（AC 220V線性電源） ·≤4W（AC 90V～265V開關電源）
·≤4W（DC 24V開關電源） |
|
|
|
|
型 號
|
WP-LN80系列(橫式)
|
WP-LN80系列(豎式)
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深：160×80×140mm
|
寬×高×深：80×160×140mm
|
|
開孔尺寸
（mm）
|
|
|
|
重 量
|
常規型(線性電源）：400g 特殊型（開關電源）：240g
|
|

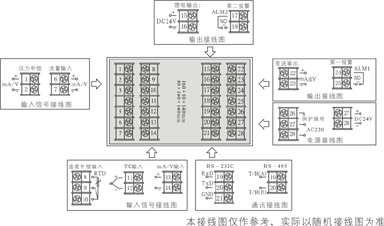

接 線 圖
|
|
|
選型表
|
|
|
型 號
|
說 明
|
|
WP-LN
|
□□□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
|
|
外形尺寸
|
802
|
|
|
|
|
|
|
|
|
|
|
160×80mm(橫式),80×160mm(豎式) |
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
參見“通訊方式” |
|
輸出方式
|
□
|
|
|
|
|
|
|
|
|
參見“輸出方式” |
|
流量信號類型
|
□
|
|
|
|
|
|
|
|
參見“輸入類型”(注) |
|
壓力補償類型
|
□
|
|
|
|
|
|
|
參見“輸入類型”(注) |
|
溫度補償類型
|
□
|
|
|
|
|
|
參見“輸入類型”(注) |
|
一報警方式
|
N
H
L
|
|
|
|
|
無控制/報警（可省略)
上限控制/報警
下限控制/報警 |
|
第二報警方式
|
□
|
|
|
|
同“一報警方式” |
|
饋電輸出
|
N
P
2P
|
|
|
無饋電輸出（可省略）
單路DC24V饋電輸出
雙路DC24V饋電輸出
|
|
供電方式
|
T
W
|
|
AC 220V供電（線性電源，可省略）
AC 90～265V供電（開關電源）
DC 24V供電（開關電源） |
|
外形特征
|
S
|
橫式數字顯示（可省略）
豎式數字顯示
|
|
| |
★如用戶選擇特定曲線補償輸入(查表法)時，請?jiān)谟嗀洉r(shí)提供相關技術參數或密度表格。
★選型示例：WP-LN802-02-AAG; WP-LN802-21-AAG-HP-AS |
| |
■通訊方式
|
代 碼
|
0
|
2
|
8
|
9
|
|
通訊方式
|
無 通 訊
|
RS-232C
|
RS-485
|
特殊規格
|
|
| |
■輸出方式
|
代 碼
|
０
|
１
|
２
|
３
|
４
|
５
|
６
|
７
|
８
|
|
輸出方式
|
無輸出
|
繼電器
|
4mA ～20mA
|
0～10mA
|
1V ～5V
|
0～5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
★SCR—可控硅過零觸發脈沖輸出 ★SSR—固態繼電器控制信號輸出 |
| |
■輸入類型
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
|
A
|
4mA ～20mA
|
-19999～99999d
|
O
|
脈沖-集電開路
|
0～5KHz
|
本表所列為zui大
量程，用戶可在
量程范圍內通過
修改儀表二級參
數確定量程范圍
|
|
B
|
0～10mA
|
-19999～99999d
|
G
|
Pt100
|
-200℃～650℃
|
|
C
|
1V ～5V
|
-19999～99999d
|
E
|
熱電偶E型
|
0～1000℃
|
|
D
|
0～5V
|
-19999～99999d
|
K
|
熱電偶K型
|
0～1300℃
|
|
M
|
0～20mA
|
-19999～99999d
|
R
|
用戶特定
|
-19999～99999d
|
★如用戶選擇特定曲線補償輸入（查表法）時，請?jiān)谟嗀洉r(shí)提供相關技術參數或表格 |
|
|
