產品說明
|
|
智能自整定PID調節儀 采用的微處理器進行智能控制，適用于需要進行調節控制的系統，并可根據被控對象自動演算出調節參數。
輸入端口具備信號輸入功能，只需通過儀表菜單的簡單選定，即可實現不同類型輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。
可分別帶有一路PID調節信號輸出和一路變送信號輸出，輸入/輸出回路的采用光電隔離并可帶串行通信接口。
采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），顯示方式有二種：雙屏數碼顯示、雙屏數碼+雙光柱顯示。后者將數字儀表與模擬儀表集一體，同時對測量值及調節控制目標值（或輸出量）進行相對模擬量比例顯示，使參數顯示更為清晰直觀。
帶自動/手動，手動/自動無擾動切換功能。
具備多種標準外形尺寸，能適用各種測量控制場合。整機采用卡入式結構，使安裝十分簡便。 |
| 型 號 |
WP-D405、705、805、905，S.T805,S405系列 |
| |
|
輸入信號
|
熱電阻 標準熱電偶-- B、S、K、E、J、T、WRe等
電 阻 標準熱電阻-- Pt100、Pt100.1、Cu50、Cu100
遠傳壓力電阻（30～350Ω）等
電 流 0～10mA、4～20mA等 （輸入電阻≤250Ω）
電 壓 0～5V、1～5V、mV等 （輸入阻抗≥250KΩ）
|
|
| |
|
輸出信號
|
模擬量輸出 DC 4～20mA (負載電阻≤500Ω) DC 0～10mA (負載電阻≤750Ω)
DC 1～5V (負載電阻≥250KΩ) DC 0～5V (負載電阻≥250KΩ)
開關量輸出 繼電器控制輸出-- ON/OFF（帶回差）；
觸點容量 ：AC 220V/3A；DC 24V/(阻性負載)
可控硅控制輸出-- SCR(過零觸發脈沖)輸出； AC 400V/0.
固態繼電器輸出-- SSR(固態繼電器控制信號)輸出； DC 5～24V/30mA
通訊輸出 標準串行雙向通訊接口： 通訊協議 ：RS-232C,RS-422，RS-485
波特率-- 300～9600bps（自由設定）
饋電輸出 DC 24V，負載≤30mA |
|
| |
|
特 性
|
測量精度 數字：±0.2%FS±1字或±0.5%FS±1字 光柱：±1%
分 辨 率 數字顯示：±1字；光柱顯示：±1線
顯示范圍 數字：-1999～9999 光柱：0～
顯示方式 四位高亮度LED數碼顯示 101線高分辯率光柱顯示
發光二級管工作狀態顯示 雙屏數碼顯示/雙屏數碼+雙光柱顯示
測量值/設定值顯示 控制目標值/0- 輸出量顯示
控制/報警 控制方式為帶回差控制（繼電器觸點信號/SCR/SSR控制輸出時）
或連續模擬量輸出
方 式 報警方式為帶回差上限或下限報警（可自由設定）
溫度補償 0～50℃溫度自動補償
參數設定 面板輕觸式按鍵數字設定 參數設定值斷電后保存
參數設定值密碼鎖定
保護方式 熱電偶/熱電阻輸入斷線報警 繼電器輸出狀態LED指示
輸入超／欠量程報警 電源欠壓自動復位
工作異常自動復位 |
|
| |
|
使用環境
|
環境溫度 0～50℃
相對濕度 ≤85% RH 避免強腐蝕氣體
供電電壓 常規型 ·AC 220V %（50Hz±2Hz，線性電源）
特殊型 ·AC 90～265V （開關電源） ·DC 24V±2V （開關電源）
功 耗 ·≤5W（AC 220V線性電源） ·≤4W（AC90～265V開關電源）
·≤4W（DC 24V開關電源） |
|
|
|
|
型 號
|
WP-D905系列
|
WP-D705系列
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深：96×96×105mm
|
寬×高×深：72×72×105mm
|
|
開孔尺寸
（mm）
|
|
|
|
重 量
|
.常規型（線性電源） ：400g .特殊型（開關電源）：240g
|
|

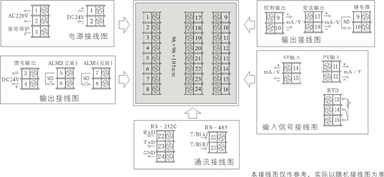

接 線 圖
|
|
|
|
型 號
|
WP-D405系列 (橫式)
|
WP-S405系列 (豎式)
|
|
儀表外形
|
|
|
|
外形尺寸
|
|
|
|
開孔尺寸
（mm）
|
|
|
|
重 量
|
（開關電源） ：240g
|
|

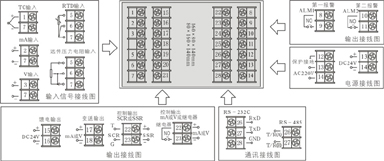

接 線 圖
|
|
|
|
型 號
|
WP-D、T805系列（橫式）
|
WP-S、T805（豎式）
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深：160×80×140mm
|
寬×高×深：80×160×140mm
|
|
開孔尺寸
（mm）
|
|
|
|
重 量
|
.常規型（線性電源）：400g .特殊型（開關電源）：240g
|
|
接 線 圖
|
|
|
選型表
|
|
|
型 號
|
說 明
|
|
WP-
|
□
|
□
|
□
|
□
|
□
|
□
|
□□ |
□
|
□
|
□
|
□
|
|
|
外形特征
|
D
S
|
|
|
|
|
|
|
|
|
|
|
雙屏橫式顯示(注2)
單屏豎式顯示(注1)
|
|
外形尺寸
|
4
7
8
9
|
|
|
|
|
|
|
|
|
|
96×48mm(橫式),48×96mm(豎式)
72×72mm
160×80mm(橫式),80×160mm(豎式)
96×96mm |
|
控制作用
|
|
|
|
|
|
|
|
|
|
PID自整定控制 |
|
通訊方式
|
□
|
|
|
|
|
|
|
|
參見“通訊方式” |
|
控制輸出
|
□
|
|
|
|
|
|
|
參見“輸出方式” |
|
變送輸出
|
□
|
|
|
|
|
|
參見“輸出方式” |
|
輸入類型
|
□□
|
|
|
|
|
參見“輸入類型” |
|
一報警方式
|
N
H
L
|
|
|
|
無報警（可省略）
上限報警
下限報警 |
|
第二報警方式
|
□
|
|
|
同“一報警方式” |
|
饋電輸出
|
P
|
|
單路DC 24V饋電輸出
|
|
供電方式
|
T
W
|
AC 220V供電（線性電源，可省略）
AC 90～265V供電（開關電源）
DC 24V供電（開關電源）
|
|
|
|
|
型 號
|
說 明
|
|
W P-T
|
□
|
□
|
□
|
□
|
□□
|
□□
|
□
|
□
|
□
|
□
|
□
|
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
160×80mm(橫式),80×160mm(豎式) |
|
控制作用
|
05
|
|
|
|
|
|
|
|
|
|
|
PID自整定控制 |
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
參見“通訊方式” |
|
控制輸出
|
□
|
|
|
|
|
|
|
|
|
參見“輸出方式” |
|
變送輸出
|
□
|
|
|
|
|
|
|
|
參見“輸出方式” |
|
輸入類型
|
□□
|
|
|
|
|
|
|
參見“輸入類型” |
|
一報警方式
|
N
H
L
|
|
|
|
|
無報警（可省略）
上限報警
下限報警 |
|
第二報警方式
|
□
|
|
|
|
同“一報警方式” |
|
饋電輸出
|
P
|
|
|
單路DC 24V饋電輸出
|
|
供電方式
|
T
W
|
|
AC 220V供電（線性電源，可省略）
AC 90～265V供電（開關電源）
DC 24V供電（開關電源） |
|
外形特征
|
X
|
豎式顯示（可省略）
橫式顯示
|
|
| |
★型號舉例:WP-D805-010-23-HL; WP-D905-020-23-PT
WP-T805-822-12-HL; WP-D805-822-23-HL-PW |
| |
■控制輸出方式
|
代 碼
|
０
|
１
|
２
|
３
|
４
|
５
|
６
|
７
|
８
|
|
輸出方式
|
無輸出
|
繼電器
|
4mA ～20mA
|
0～10mA
|
1V ～5V
|
0～5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
★SCR—可控硅過零觸發脈沖輸出 ★SSR—固態繼電器控制信號輸出 |
| |
■變送輸出方式
|
代 碼
|
０
|
2
|
3
|
4
|
5
|
５
|
|
輸出方式
|
無輸出
|
4mA ～20mA
|
0～10mA
|
1V ～5V
|
0～5V
|
特殊規格
|
|
| |
■輸入類型
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
輸入類型
|
|
1
|
B
|
400～1800℃
|
|
Pt100
|
-200～650℃
|
15
|
0～5V
|
-1999～9999d |
|
2
|
S
|
0～1600℃
|
|
Pt100.1
|
-99.9～320.0℃
|
16
|
0～20mA
|
-1999～9999d |
|
3
|
K
|
0～1300℃
|
10
|
Cu50
|
-50.0～150.0℃
|
17
|
30Ω～350Ω
|
-1999～9999d |
|
4
|
E
|
0～1000℃
|
11
|
Cu100
|
-50.0～150.0℃
|
18
|
特殊規格
|
用戶特定(注4) |
|
5
|
T
|
0～320.0℃
|
12
|
4mA～20mA
|
-1999～9999d
|
|
可切換輸入
|
注5
|
|
6
|
J
|
0～1200℃
|
13
|
0～10mA
|
-1999～9999d
|
|
|
|
|
7
|
WRe
|
0～2300℃
|
14
|
1V～5V
|
-1999～9999d
|
|
|
|
|
| |
★可切換輸入只需設定儀表二級參數，可切換以下輸入分度號：
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
|
1
|
B
|
4
|
E
|
7
|
WRe
|
10
|
Cu50
|
14
|
1V～5V
|
|
2
|
S
|
5
|
T
|
8
|
Pt100
|
11
|
4mA～20mA
|
15
|
0～5V
|
|
3
|
K
|
6
|
J
|
9
|
Pt100.1
|
12
|
0～10mA
|
|
|
★注:輸入信號選擇30Ω～350Ω時，則無1V～5V或0～5V |
|
