一、功能與用途：

該試驗機采用日本松下交流伺服電動機和交流伺服調速系統作為動力源；采用的芯片集成技術，專業設計的數據采集放大和控制系統，試驗力、變形的放大、A/D轉換過程實現了控制和顯示的全數字化調整。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，可根據GB、JIS、ASTM、DIN、ISO等標準自動求取大試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。

二、主要技術指標

1.大試驗力：      20kN、50kN、100kN、200kN、300kN、

2.準確度等級：      0.5級

3.試驗力測量范圍：  0.4%～FS（滿量程）

4.試驗力示值誤差：  示值的±0.5%以內

5.試驗力分辨率：    大試驗力的±1/300000

全程不分檔，且全程分辨率不變

6.變形測量范圍：    0.2%～FS

7.變形示值誤差：    示值的±0.5%以內

8.變形分辨率：      大變形的1/300000

9.位移示值誤差：    示值的±0.5%以內

10.位移分辨率：     0.025μm

（二）控制參數

1.力控速率調節范圍：0.005～5%FS/s

2.力控速率控制精度：

速率＜0.05%FS/s時，為設定值的±2%以內，

速率≥0.05%FS/s時，為設定值的±0.5%以內；

3.變形速率調節范圍：0.005～5%FS/s

4.變形速率控制精度：

速率＜0.05%FS/s時，為設定值的±2%以內，

速率≥0.05%FS/s時，為設定值的±0.5%以內；

5.位移速率調節范圍：0.001～500mm/min

6.位移速率控制精度：

速率＜0.5mm/min時，為設定值的±1%以內，

速率≥0.5mm/min時，為設定值的±0.2%以內。

（三）其它參數

1.有效試驗寬度：             370mm 500mm

2.有效拉伸行程：             700mm（可根據用戶需求定做）

3.有效壓縮行程：             700mm

 4.電源：                     220V，50Hz，1kW

三、系統配置

  四、 結構與原理及特點

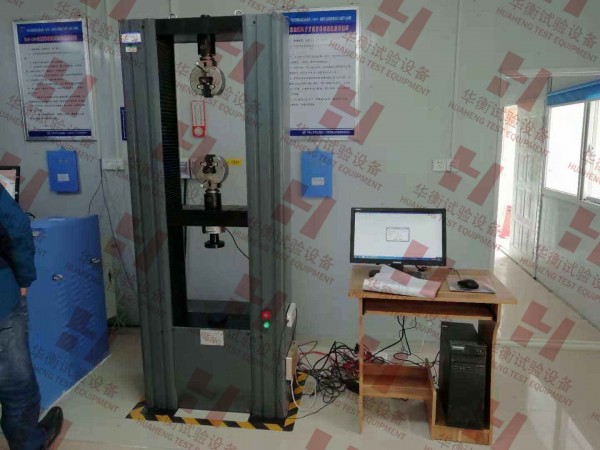

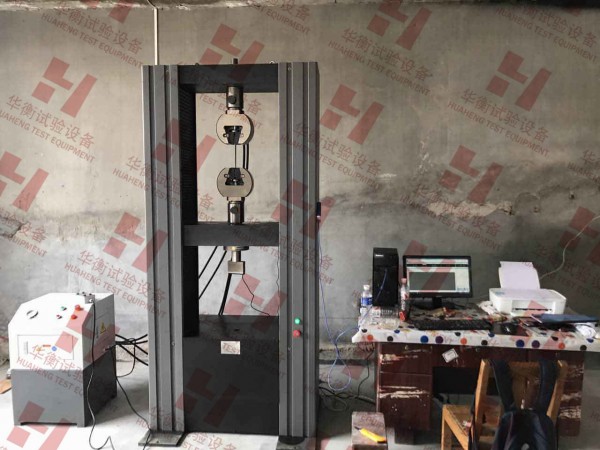

WDW系列電子式試驗機，由主機、全數字測量控制系統、用戶軟件包、功能附件等部件組成。

 主機

1.1 主機為門式預應力框架，軸向剛度高。它主要由上橫梁、移動橫梁(中間部位)、臺面及光杠組成框架式結構，滾珠絲杠固定在臺面和上橫梁之間。兩滾珠絲杠之絲母及兩光杠之導套固定在移動橫梁上。

1.2 結構原理： 采用圓弧同步帶輪減速，德國霹西公司產滾球絲杠副傳動，傳動無間隙，使試驗力和變形速度控制得到保證。電機通過三級同步帶輪減速以后帶動絲杠旋轉，從而推動移動橫梁在選定的速度下作直線運動以實現各種試驗功能.

1.3 采用了雙空間結構，上空間用于拉伸試驗；下空間做壓縮、彎曲試驗。

1.4 傳動平穩，響應快，噪聲低。

1.5 伺服單元采用全數字交流伺服電機和驅動器，調速范圍寬，精度高。

1.6 具有自動調零、自動標定等功能；

1.7 保護功能：具有超載、超行程、過壓、過流、過熱等保護功能；

1）移動橫梁限位保護機構：

由限位桿、上下?lián)鯄K、緊固螺釘、拔叉、限位開關等組成。

為了防止移動橫梁超過上、下限位置造成機械事故或使移動橫梁能停在設定位置，試驗機設有一個移動橫梁限位保護機構。當移動橫梁上的拔叉碰到擋塊時，便通過限位桿、觸片碰壓限位開關的觸點，從而使試驗機停車。

2）“緊急停車”：在您使用試驗機過程中出現異常情況，不能以正常手段關機時，請立即按下“緊急停車”按鈕，保護試驗機不被意外損壞。

1.8 力通道接口可更換其它類型的力傳感器，自動標定。變形通道接口亦可更換其它類型的變形傳感器，自動標定。 電子試驗機 微機電子拉力機

五、測量控制系統介紹

一）操作界面程序介紹  軟件操作界面和T-800A功能測控卡

二）多功能測量控制卡介紹

1. 使用方式   安插在計算機主機內。

① 真正實現與計算機機電一體化，由一臺計算機完成全部測量控制過程。

② 打破了以往行業內單片機系統模擬電路，或的測控箱與計算機通訊，且環節復雜，故障率高，抗干擾能力弱的特點。

  ③ 多通道的全數字數據放大、智能采集，閉環程序控制于一身，集成度高，穩定可靠。

④ 具備控制系統本身自檢功能，自我診斷，自動提示故障發生之處，系統維修僅需華衡郵寄更新計算機內的功能測量卡即可，如同安插網卡一樣方便，系統自動生成。

2． 適用范圍

該PCI卡集多種模擬傳感器放大器、A/D采集、數字傳感器采集、PID閉環控制于一體，配有完善的綜合管理的windows設備驅動程序和測控軟件動態庫，是綜合完整的測量及控制系統?？煽刂扑欧姍C和液壓伺服控制的設備。既可單個卡使用，亦可多卡并列使用。在有些設備中，需要對多個伺服電機或多個液壓伺服系統管理，既可采用多個卡并列使用，完成多個伺服執行單元的管理。

3． 功能組成

①三路模擬傳感器寬范圍測量通道；測量范圍從1%-，滿足1%精度。三路模擬傳感器寬范圍測量功能，每路測量都可以接入不同類型的模擬傳感器，如力傳感器、壓力傳感器、電子尺、直流差動變壓器、熱電偶等傳感器，對其直接測量。
②三路數字傳感器測量通道：每路測量都可接入不同類型的數字傳感器，如光電編碼器、光柵尺等。
③一路閉環控制通道：可設定任意三路測量通道作為反饋，實現三路閉環控制。速度可連續調整，三種控制隨意切換。在可編成控制模式下，可設定實現任意運行過程。并可實現正弦波、三角波、梯形波及任意組合波形的控制。 電子試驗機 微機電子拉力機

4． 軟件功能

軟件按模塊化設計，本系統采用軟件管理硬件工作的，測量管理和調速控制軟件全部采用VC++語言編程。標準的windows設備驅動程序：可安裝于windows 2000/XP/NT/98 等操作系統；由四部分組成：
①模擬測量模塊：可對三路電子模擬測量通道進行配置、標定、調零、測試、測量管理；
②數字測量模塊：可對三路電子數字測量通道進行配置、標定、調零、測試、測量管理；  

③調速控制模塊：可對電子數字控制通道進行配置、測試、控制輸出管理。
④綜合管理模塊：對上述三個模塊管理。同時具有： ⑴對所有模擬測量和數字測量統一編號，編號可根據需要任意改變；硬件綜合測試功能；⑵組合波形函數信號發生器功能：可產生斜波、正弦波、三角波、梯形波以及組合波形，供PID控制使用；
