產品簡介
北京HP-4.0型自動加壓混凝土滲透儀廠家批發有微電腦控制,取代了電接點壓力表和電氣控制部分,無需每隔八小時人工調壓一次,控制精度高,反應速度快,技術性能穩定可靠,電路和面板設計合理,操作使用方便
產品說明

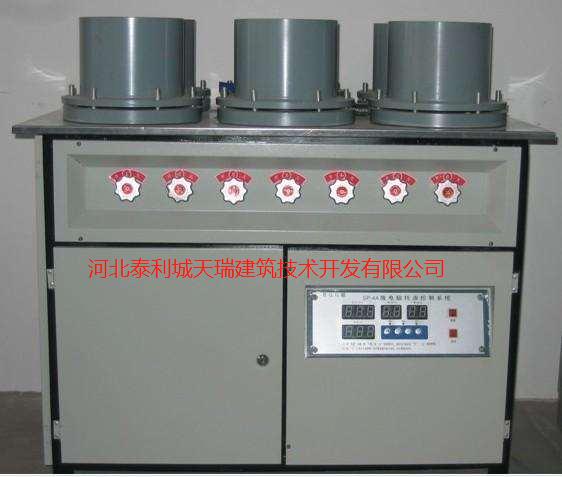

北京HP-4.0型自動加壓混凝土滲透儀廠家批發
有微電腦控制,取代了電接點壓力表和電氣控制部分,無需每隔八小時人工調壓一次,控制精度高,反應速度快,技術性能穩定可靠,電路和面板設計合理,操作使用方便。
混凝土是現代建筑中被廣泛使用的一種人工造石材料,對于某些建筑,例如水工建筑、水下水中、地下及其它建筑工程,要求混凝土構筑物具有特殊的性能—抗滲性能,所謂抗滲性是指混凝土能抵抗水或其它液體(輕油、重油等)介質在壓力作用下滲透的性能。
HP-4.0混凝土滲透儀,適用于作混凝土性能的測定和試驗研究,同時也可以利用其作建筑材料透氣性的測定和質量檢查。
北京HP-4.0型自動加壓混凝土滲透儀廠家批發
結構原理
HP-4.0型混凝土滲透儀是利用密封容器與其連通連接的管路系統各處的壓強相等﹙忽略水頭不計﹚,以水泵施壓,保持壓力在規定的范圍內來進行試驗。
HP-4.0型混凝土滲透儀由機架試模、分離器,水泵蓄水罐和電氣控制等部分組成,各部分的機構和作用分述如下:
1、 機架試模部分;
機架是采用型鋼焊接而成的,上面鋪上1.5厘米厚的鋼板托盤,用M10的螺栓將試模座托盤固定在機架上,試模與試模座通過M12螺栓相連接,中間的“0”型橡膠圈起密封作用,試體是用生鐵成形后封裝在試模之中,緊固試模采用專用的內六角扳手。
2、分離器部分:
分離器是將閥門和一個回水截門集中安放在儀器的前面,主要是控制六個試體的水路的通或截止用,回水伐門用以減壓。﹙見附圖2﹚
3、水泵部分:
水泵是以90瓦電動機為動力源,通過兩齒輪變速,帶動偏心軸旋轉,然后再通過導柱和連桿而驅使柱塞作往復運動而進行工作的,由于水泵的流量很小,因此可近似地認為供給試體的水壓為靜態,水泵還可用手動方式進行工作。
4、蓄水罐部分:
蓄水罐是貯水的容器,還可起壓力水的減緩沖擊作用,試驗前用附件漏斗、通過注水咀將水注入貯水罐中,試驗完畢后,將管內水通過放水咀放盡。
北京HP-4.0型自動加壓混凝土滲透儀廠家批發
(一)試體成形養護
用成形模并根據設計所要求的配比制作試體,然后按部標或國標的規范進行養護。
(二)在試驗前一天將試體從養護室中取出,將試模加熱40℃左右,并將封閉用的蠟加熱到完全溶化,然后將試體內徑周圍融化的蠟中滾動一周(試體兩端面嚴禁有蠟)將沾有蠟的試體用壓力壓入試模內。
(三)滲透試驗:
1. 灌水:將注水咀的螺帽擰下,同時打開各個截門,把漏斗置于注水咀上,把蓄水罐灌滿,并要求試模底盤內也充滿水(作用在于排除管路系統內的空氣)這時可將六個通向試模的截門關上。
2. 安裝試模:把裝好試體的試模,牢固的安裝在儀器上。
3. 試驗時,水壓從0.1MPa/平方厘米開始,以后每隔8小時增加水壓0.1MPa,隨時注意觀察六個試體上端面的情況。
4. 當六個試體的端面有2個呈現出有水滲透出來時,記下此時的水壓作為試驗的壓力值。
