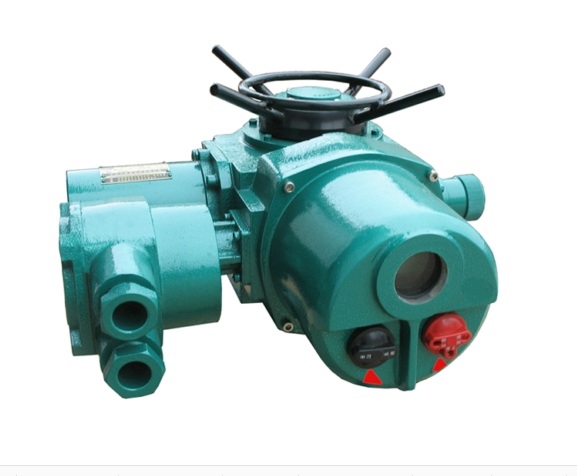

多回轉門電動裝置,簡稱為乙型電裝,是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥,也可用于暗桿。
本系列電裝具有功能全、性能可靠、控制系統、體積小、重量輕、使用維護方便等特點?？蓪﹂T實行遠控、集控和自動控制。廣泛用于電力、治金、石油、化工、造紙、污水處理等行業。
本產品的性能符合JB8528-1997《普通型閱門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆za性氣體環境用用電氣設備第1部分:通用要求》,GB3836.2-2000《爆za性氣體環境用電氣設備第2部分:隔爆型“d”》及JBT8529-1997《隔爆型閥門電動裝置技術條件》的規定。
多回轉電動裝置按防護類型分:有戶外型和隔爆型
按控制方式分:有常規型、整體型和整體調節型
按連接型式分:有轉矩型、電站型和推力型
工作環境和主要技術參數
1電源:常規,三相380V(50Hz)
特殊,三相60V、415V(5OHz、60Hz)
單相220V、110V(50Hz、60Hz)
2工作環境
2.1環境溫度:-20~+60℃(特殊訂貨一40~+80℃)。
2.2相對濕度:≤95%(25℃時)。
2.3防護類型:戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有d1和dBT4兩種,dI適用于煤礦非采掘工作面;dIBT4用于工廠,適用于環境為ⅡA、ⅡB級T1-T4組的爆za性氣體混合物。
2.4防護等級:IP55(特殊訂貨IP65、IP67)。
3工作制:短短時10分鐘(特特殊訂貨30分鐘)。
外形及連接尺寸（請致電索?。?
1電動機：戶外型采用YDF型，隔爆型采用YBDF型閥門專用三相異步電動機。
2減速機構：由一對直齒輪和蝸輪副兩級傳動組成。電動機的動力經減速機構傳遞給輸出軸。
3力矩控制機構：當輸出軸上受到一定轉矩后，蝸桿除旋轉外還產生軸向位移，帶動曲拐，曲拐直接（或通過撞塊）帶動支架產生角位移。當輸出軸上的轉矩增大到整定轉矩時，則支架產生的位移量使微動開關動作，從而切斷電機電源，電動機停轉。以此實現對電動裝置輸出轉矩的控制，達到保護電動閥門的目的。
4行程控制機構：
采用十進制計數器原理，又稱為計數器，控制精度高，其工作原理為：由減速箱內的一對大小傘齒輪帶動中傳小齒輪，再帶動行程控制機構工作。如果行程控制器按閥門開、關的位置已調整好，當控制器隨輸出軸轉動到預先調整好的位置（圈數）時，則凸輪將轉動90°，迫使微動開關動作，切斷電動機電源，電動機停轉，從而實現對電動裝置行程（轉圈數）的控制。
5開度指示機構：輸入齒輪由計數器個位齒輪帶動，經減速后，指示盤隨閥門的開關過程同時轉動，以指示閥門的開關量，電位器軸和指示盤同步轉動，供遠傳開度指示用。移動轉圈數調整齒輪可以改變轉圈數。開度指示機構內設一微動開關和凸輪，當電動裝置運轉時，旋轉凸輪周期性地使微動開關動作，其頻率為輸出軸轉動一圈動作一次或二次，可供閃光信號等使用。
6手—電動切換機構：為半自動切換，手動時需扳動手柄切換，手動狀態轉變為電動時則自動運行。它由手柄、切換件、直立桿、離合器、壓簧等組成。需手輪操作時，將手柄向手動方向推動，切換件使離合器抬高，并壓迫壓簧。當手柄推到一定位置時，離合器即脫離蝸輪而與手輪嚙合，同時直立桿在扭簧作用下直立于蝸輪端面，支撐住離合器不致下落，切換完成即可放開手柄，使用手輪進行操作。而需電動操作時，電動機將帶動蝸輪轉動，支承于蝸輪端面的直立桿即倒下，在壓簧作用下離合器迅速向蝸輪方向移動，并與蝸輪嚙合，同時與手輪脫開，自動實現手動到電動狀態的轉換。
注意：1.電動運行時切勿扳動切換手柄！
2.切換時按箭頭方向推（或拉）動手柄，若推不到位時應邊轉動手輪邊推動手柄！
7整體型和整體調節型電氣部分結構
7.1整體型:控制系統與電動裝置集合于一體稱為整體型電動裝置,其電氣部分主要由整體型模塊、開度表(或數顯)、旋鈕裝置、接觸器等組成,見圖10。電氣元件安裝在一塊可翻轉的板上以便對力矩控制機構、行程控制機構、開度指示機構進行調整。旋鈕裝置上有兩個旋鈕盒,其中個為方式鈕旋鈕(紅色),另一個為操作旋鈕(黑色),依靠電氣殼上,突出箭頭指示操作方式,操作旋鈕順時針旋至箭頭處為開閥,逆時針為關閱。
7.2整體調節型:在整體型基礎上引人調節模塊即形成整體調節型電動裝置,其電氣部分由調節模塊、旋鈕裝置、開度表(或數顯)、接觸器等組成,可接收和輸出4-20mA標準信號。
多回轉電動執行器
型號規格和主要性能數見表
|
型號規格 |
公稱轉矩 (N·m)
|
公稱推力 (KN) |
大桿 直徑(mm) |
大轉圈 數(圈) |
手動 速比 |
輸出轉速 r/min |
電機功率 (KW) |
參考重量 (Kg)
|
|
Z5 |
50 |
20 |
28 |
60 |
1:1 |
12 |
0.12 |
28 |
|
Z10 |
100 |
40 |
28 |
60 |
1:1 |
24/36 |
0.25/0.37 |
45 |
|
Z15 |
150 |
24/36 |
0.37/0.55 |
50 |
||||
|
Z20 |
200 |
100 |
40 |
60 |
1:1 |
18/24 |
0.37/0.55 |
55 |
|
Z30 |
300 |
18/24 |
0.55/0.75 |
58 |
||||
|
Z45 |
450 |
150 |
48 |
120 |
1:1 (20:1) |
24/36 |
1.1/1.5 |
110 |
|
Z60 |
600 |
24/36 |
1.5/2.2 |
120 |
||||
|
Z90 |
900 |
200 |
60 |
120 |
1:1 (25:1) |
24/36 |
2.2/3 |
139 |
|
Z120 |
1200 |
24/36 |
3/4 |
142 |
||||
|
Z180 |
1800 |
325 |
70 |
150 |
22 5:1 |
18/24 |
4/5 |
250 |
|
Z250 |
2500 |
18/24 |
5/7.5 |
255 |
||||
|
Z350 |
3500 |
700 |
80 |
150 |
20:1 |
18/24 |
7.5/10 |
330 |
|
Z500 |
5000 |
18/24 |
10/15 |
350 |
注1:可按用戶要求提供其它轉速12/18/24/30/36/4248/60(rmin)
注2:當產品提供四層計數器時,大轉圓數為表1轉圓數x10
