MS1-33EX0-R安全柵價格圖爾克TURCK
MS1-33EX0-R安全柵價格圖爾克TURCK
MS1-33EX0-R安全柵價格圖爾克TURCK
蘭斯特（武漢）自動化系統工程有限公司
：李敏 ：/
： ：
扣扣：2837667898 郵件：limin@lst_auto.com
網址：http://www.521uz.com/com_lstxil/
安全柵（safety barrier），接在本質安全電路和非本質安全電路之間。將供給本質安
全電路的電壓或電流限制在一定安全范圍內的裝置。
安全柵又稱安全限能器，是本安系統中的重要組成部分。
安全柵主要有齊納式安全柵和隔離式安全柵兩大類。
齊納式安全柵的核心元件為齊納二管，限流電阻及快速熔斷絲。
隔離式安全柵不但有限能的功能，還有隔離功能，它主要由回路限能單元，信號和電源隔離
單元、信號處理單元組成。
安全柵的主要功能為限流限壓，保證現場儀表可得到的能量在安全范圍內。
安全柵又稱安全保持器。本安回路的安全接口，它能在安全區（本質安全）和危險區（
非本質安全）之間雙向傳遞電信號，并可限制因故障引起的安全區向危險區的能量轉遞。一
般安全柵有齊納式和隔離式[1]。
本安型安全柵應用在本安防爆系統的設計中，它是安裝于安全場所并含有本安電路和非
本安電路的裝置，電路中通過限流和限壓電路限制了送往現場本安回路的能量，從而防止非
本安電路的危險能量串入本安電路，它在本安防爆系統中稱為關聯設備，是本安系統的重要
組成部分。
本安防爆系統關聯設備，是指安裝在安全場所，本安電氣設備與非本安電氣設備之間的
相連的電氣設備。
由于安全柵被設計為介于現場設備與控制室設備之間的一個限制能量的接口，因此無論
控制室設備處于正常或故障狀態，安全柵都能確保通過它傳送給現場設備的能量是本質安全
的。
儀器儀表防爆安全監督站是中華人民共和國地區監督生產安全防爆產品的
機構，對本安型安全柵產品有著嚴格、科學、詳細的規定，只有通過該監督站認證的企業及
其所開發生產的產品才具備符合標準的安全性能，否則可能會給使用方的設備、人員和生產
造成無可估量的損害。
齊納式安全柵
電路中采用快速熔斷器、限流電阻或限壓二管以對輸入的電能量進行限制，從而保證
輸出到危險區的能量。
1． 安裝位置必須有非常可靠的接地系統，顯然這樣的要求是十分的苛刻并在實際工程應用
中難以保證。
3． 齊納式安全柵對電源影響較大，同時也易因電源的波動而造成齊納式安全柵的損壞。
4．由于齊納式安全柵的電路原理需要吸收輸入回路的能量，所以易造成輸出不穩定。
隔離式安全柵
采用了將輸入、輸出以及電源三方之間相互電氣隔離的電路結構，同時符合本安型限制
能量的要求。與齊納式安全相比，雖然價格較貴，但它性能上的突出優點卻為用戶應用帶來
了更大的受益：
1．由于采用了三方隔離方式，因此無需系統接地線路，給設計及現場施工帶來大方便。
2．對危險區的儀表要求大幅度降低，現場無需采用隔離式的儀表。
3．由于信號線路無需共地，使得檢測和控制回路信號的穩定性和抗干擾能力大大增強，從
而提高了整個系統的可靠性。
4．隔離式安全柵具備更強的輸入信號處理能力，能夠接受并處理熱電偶、熱電阻、頻率等
信號，這是齊納式安全柵所無法做到的。
5．隔離式安全柵可輸出兩路相互隔離的信號，以提供給使用同一信號源的兩臺設備使用，
并保證兩設備信號不互相干擾，同時提高所連接設備相互之間的電氣安全緣性能。
因此，對比齊納式和隔離式安全柵的特點和性能后可以看出，隔離式安全柵有著突出的優點
和更為廣泛用途，雖然其價格略高于齊納式安全柵，但從設計、施工安裝、調試及維護成本
來考慮，其綜合成本可能反而低于齊納式安全柵。在要求較高的工程現場幾乎無一例外地采
用了隔離式安全柵作為主要本安防爆儀表，隔離式安全柵已逐漸取代了齊納式安全柵，在安
全防爆領域得到了日益廣泛的應用.
本安設備標志定義
其中：EX —防爆標志
（ia）—防爆等級
ⅡC —氣體組別
本公司產品防爆級別：EX（ia）ⅡC
① 隔離式安全柵與齊納式安全柵相比，雖然價格要高一些，但是它許多優點和特點還是給
用戶帶來許多方便，使越來越多用戶偏向的選擇隔離式安全柵。
②使用隔離式安全柵，可以將危險區的現場回路信號和安全區回路信號有效隔離。這樣本安
自控系統不需要本安接地系統，簡化了本安防爆系統應用時的施工。
③ 使用隔離式安全柵，大大增強了檢測和控制回路的抗干擾能力，提高系統可靠性。
④使用隔離式安全柵，允許現場儀表接地，允許現場儀表為非隔離型的。
⑤ 隔離式安全柵有許多保護功能電路，意外損壞的可能性較小，允許現場儀表帶電檢修，
這樣可縮短工程開車準備時間和減少停車時間。
⑥隔離式安全柵有較強的信號處理能力。如開關量輸入狀態控制、mV、Pt100變為4～20mA等
等。這樣給現場儀表和控制系統的應用提供了更大的方便、合理和有效。
⑦ 當用戶同時應用DCS和ESD時，選用一進二出的安全柵，可以有效地將兩個系統隔離開來
，避免系統之間互相影響。
⑧回路供電隔離式安全柵既保持有源隔離式安全柵的優點，又有齊納式安全柵一樣的接線方
便，不需要另外24V電源供電，特別適合配I/O卡直接供電的DCS系統.

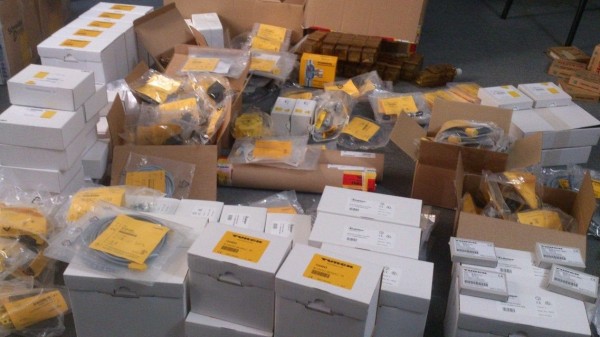

德國TURCK圖爾克：接近開關、隔離柵、總線模塊、流量開關、壓力開關、溫度開關、限位開關、電容開關、光電開關、超聲波開關、編碼器、直線位移、角度傳感器、射頻產品
德國IFM易福門：接近開關、光電開關、壓力開關、流量開關
美國BANNER邦納：光電開關、光纖、光纖放大器、超聲波傳感器、安全光幕、測量光幕、觸摸按鈕、色標傳感器、熒光傳感器、指示燈、視覺傳感器、光源
德國PILZ皮爾茲：接近開關、安全開關、安全門開關、安全繼電器
德國P+F倍加福：接近開關、光電開關、編碼器、安全柵、測距傳感器、超聲波傳感器、磁式傳感器
德國HYDAC賀德克：壓力傳感器、壓力變送器、流量傳感器、流量變送器、溫度傳感器、溫度變送器、液位開關
德國Beckhoff倍福：工業PC、現場總線模塊、驅動產品
德國Phoenix菲尼克斯：接線端子、連接器、傳感器、隔離柵、電源、模塊
德國Balluff巴魯夫：BNS電子式和機電式行程開關系列、BOS光電開關、BES感應式接近開關、BCS電容開關、BMF磁敏開關、BTL直線位移傳感器、RFID識別系統以及BNI總線模塊
德國SICK施克或者西克：光電開關、接近開關、編碼器、色標傳感器、熒光傳感器、測量光幕、編碼器、安全光幕、安全鎖、安全開關、安全控制器、安全激光掃描儀、條碼閱讀器、視覺傳感器、無線射頻識別系統、激光測距傳感器、超聲波傳感器、位移傳感器、激光掃描系統、壓力傳感器、光纖和光纖傳感器
美國SENEX森納士：壓力變送器和壓差變送器
日本OPTEX奧普士：光電開關、紅外線測溫儀、自動門感應器
德國KUBLER庫伯勒：編碼器、拉升開關、計數器
瑞士ELCO宜科：接近開關、光電開關、流量開關、壓力開關、編碼器、總線模塊
德國Weidmuller魏德米勒：電源模塊，端子，繼電器等產品
美國ROSEMOUNT羅斯蒙特：壓力、溫度、流量、液位和安全測量儀表
日本Yokogawa橫河：儀表、記錄儀、壓力變送器、溫度變送器、流量計、氧分析儀、電導率儀、PH計/ORP計/電、DCS卡件/模塊/PLC、溫度探頭/傳感器/電纜、探頭
以上均為我司品牌系列，歡迎新老客戶垂詢，我們將及時為您提供新優惠的價格！
隔離開關放大器
IM1-12EX-R
IM1-12EX-T
IM1-121EX-R
IM1-121EX-R/24VDC
IM1-121EX-T
IM1-22EX-R
IM1-22EX-R/24VDC
IM1-22EX-R/230VAC
IM1-22EX-T
IM1-451EX-R
IM1-451EX-T
MK1-22N-EX0/24VDC
MK1-22P-EX0/24VDC
MK1-2AP/24VDC
MK1-2RP/24VDC
MS1-12EX0-R
MS1-22EX0-R
MS1-33EX0-R
MS1-33EX0-T
IM12-22EX-R/24VDC
IM12-22EX-R230VAC
IM12-22EX-R
IM31-11-I
IM31-11EX-I
IM31-11EX-U
IM31-12-I
IM31-12EX-I
IM31-22-I
IM31-22EX-I
IM31-22EX-U
MK13-22EX0-R/24VDC
MK13-22N-EX0/24VDC
MK13-22P-EX0/24VDC
MK13-33EX0-R/24VDC
MK13-451EX0-R/24VDC
MK13-NF-EX0/24VDC
MK13-P-EX0/24VDC
MK13-PF-EX0/24VDC
MK13-R-EX0
MK13-R-EX0/24VDC
MS13-11EX0-T
MS13-12EX0-R
MS13-12EX0-T
MS13-22EX0-R
MS13-22EX0-T
MS13-231EX0-R
MS13-231EX0-T
MS13-33EX0-R
MS13-33EX0-T
MK15-12EX0-PN/24VDC
MK15-12EX0-PN/24VDC/K11
模擬量輸入隔離柵
IM33-11EX-HI/24VDC
IM33-11EX-HI
IM33-12EX-HI/24VDC
IM33-12EX-HI
IM33-22EX-HI/24VDC
IM33-22EX-HI
IM33-FSD-EX/L
MK33-11Ex0-Li/24VDC
MK33-221EX0-HLI/24VDC
模擬量輸出安全柵
IM35-11EX-HI/24VDC
IM35-22EX-HI/24VDC
MK35-11EX0-LI/24VDC
MK35-11EX0-LU/24VDC
MK43-111-R/24VDC
MK43-111-R/230VAC
溫度檢測放大器
IM34-11EX-CI
IM34-11EX-I
IM34-12EX-CRI
IM34-12EX-RI
IM34-14EX-CDRI
電位計轉換器
IM36-11EX-I/24VDC
IM36-11EX-U/24VDC
設定點控制器
IM43-13-R
IM43-14-RI
電磁閥驅動器和本安電源
IM72-11EX/L
IM72-22EX/L
繼電器耦合器
IM73-12-R/24VDC
IM73-12-R/230VAC
數據傳輸電纜
IM-PROG
編程器
KM-IM232
KMP-EX0-LI
轉速計
MK21-122EX0-R
MK21-122-R
MK21-122EX0-RI
MK21-122-RI
電流/電壓重復器
MK31-11EX0-LI/24VDC
MK31-11-LI/24VDC
MK31-11EX0-LU/24VDC
MK31-11-LU/24VDC
MK31-111EX0-LI/24VDC
MK31-111-LU/24VDC
MK31-112-LU/24VDC
MK31-114EX0-LU/24VDC
MK32-11EX0-LI/24VDC
MK32-11-LI/24VDC
MK32-11EX0-PL/24VDC
液位控制器
MK91-12-R/24VDC
MK91-12-R/230VAC
MK91-121-R/24VDC
轉速監控器
MS21-12EX0-R
MS22-RI
MS23-22EX0-R
MS23-R
MS24-112-R
MS24-R
MS25-UI
MS27-R
MS28-R
模擬量數據重復器
MS31-LIU/24VDC
MS31-LIU/115VAC
MS31-LIU/230VAC
脈沖計數器/分配器
MS41-12EX0-R
雙穩態開關放大器
MS41-22EX0-R
MS41-42EX0-R
設定點控制器
MS43-R
液位監控器
MS91-12-R
