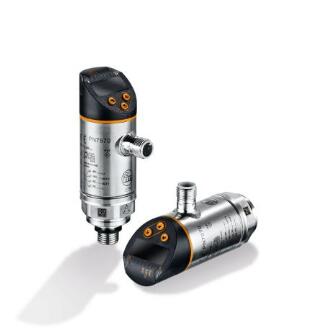

壓力傳感器PN3000,壓力傳感器PN3000價格
壓力傳感器PN3000,壓力傳感器PN3000價格
壓力傳感器PN3000,壓力傳感器PN3000價格
PN7094 PN2092 PN007A PN5002
PN7592 PN7096 PN7593 PN2692
PN3093 PN3092 PN7596 PN2022
PN7070 PN2099 PN7299 PN3002
PN3071 PN7160 PN5003 PN7000
PN2071 PN3160 PN2024 PN3001
PN7093 PN7270 PN5006 PN2293
PN2094 PN3592 PN2021 PN3004
PN7071 PN7004 PN2096 PN7060
PN7294 PN014A PN7594 PN3060
PN3070 PN7099 PN7834 PN7003
PN7092 PN3594 PN5000 PN2598
PN3096 PN7296 PNI023 PN3029
PN3000 PN2097 PN5001 PN2593
PN2294 PN7097 PN5004 PN2224
PN2070 PN2594 PN7001 PN7009
PN7560 PN3571 PN2020 PNI022
PN2271 PN3003 PN2028 PN5200
PN2299 PN3097 PN7002 PN7209
PN3094 PN3596 PN7571 PN7204
PN2093 PN7271 PN2169 PN2221
監控焦爐設備中的系統壓力
監控液壓系統中的系統壓力
為監控液壓系統的系統壓力，使用易福門PN型壓力傳感器。
新一代設備提供增強的可視化和易于使用：
- 可編程紅色-綠色顯示屏清楚顯示“可接受范圍”。
- 過程連接可以旋轉以實現對齊。
- 快速開關點設置：帶VDMA菜單的3按鈕操作.
再循環潤滑油潤滑系統的壓力監控
除鱗裝置的高壓泵配有再循環潤滑油潤滑系統。
監控系統壓力以確保設備正常運行。PN系列電子壓力傳感器測量油壓，并在超過或未達到設定門檻值時觸發開關輸出。輕松易讀的LED數顯屏提供紅綠雙色指示。這將突出顯示關鍵開關狀態并清楚標記“可接受范圍”。
監控供應線路的系統壓力
為監控供應線路的系統壓力，使用易福門PN型壓力傳感器。
新一代設備提供增強的可視化和易于使用：
- 可編程紅色-綠色顯示屏清楚顯示“可接受范圍”。
- 過程連接可以旋轉以實現對齊。
- 快速開關點設置：帶VDMA菜單的3按鈕操作。
夾鉗的真空監控
PN7099系列真空傳感器檢測操作吸爪所需的真空。
如果未達到zui低值，吸爪將保持初位置以防止損壞工件和系統。
這里，使用PN7093傳感器監控高壓壓縮空氣網絡 (12 bar)，并使用PN7094傳感器監控低壓壓縮空氣網絡 (6 bar)。
如果需要更換壓力傳感器，則可通過IO-link復制設定參數到新傳感器。這節省時間并防止可能的設置故障。
集中油脂潤滑系統中的循環監控
配油機以準確的既定數量為連接的潤滑點逐一供油。
IR5041活塞檢測器監控整個循環。
通常，使用壓力傳感器監控系統遠位置的潤滑油壓力，例如PN7071。
集中潤滑的循環控制
滾珠絲杠（包括主軸螺帽）和卡盤通過集中潤滑液容器潤滑。
配油機以準確的既定數量為連接的潤滑點逐一供油。
IR5041活塞檢測器監控整個循環。
應用
介質 液體和氣體介質
由條件地適用于 用于氣體介質壓力> 25 bar僅根據需求
介質溫度 [°C] -25...80
抗壓強度
600 bar 8700 psi 60 MPa
爆破壓力zui小值
1000 bar 14500 psi 100 MPa
壓力 相對壓力
電氣數據
工作電壓 [V] 18...36 DC; (符合EN 50178 SELV/PELV標準)
電流損耗 [mA] < 50
緣電阻zui小值 [MΩ] 100; (500 V DC)
防護等級 III
反相保護 是
過壓保護 是; (< 40 V)
開機延遲時間 [s] 0.3
watchdog集成看門狗電路 是
輸出
輸出數量 2
輸出信號 開關信號; 模擬信號; (可配置)
數字輸出數量 1
輸出功能 常開/常閉; (可設定參數)
開關量輸出DC電壓降zui大值 [V] 2
開關量輸出DC的持續電流負載 [mA] 250
開關頻率DC [Hz] < 170
模擬輸出數量 1
模擬電流輸出 [mA] 4...20
負載zui大值 [Ω] 500
模擬電壓輸出 [V] 0...10
負載電阻zui小值 [Ω] 2000
電氣設計 PNP
短路保護 是
短路保護類型 脈沖
測量/設定范圍
測量范圍
0...400 bar 0...5800 psi 0...40 MPa
開關點, SP
4...400 bar 60...5790 psi 0.4...40 MPa
復原點, rP
2...398 bar 30...5760 psi 0.2...39.8 MPa
設定步距
2 bar 30 psi 0.2 MPa
出廠設定
SP1 = 100 bar rP1 = 92 bar
精度/偏差
開關點精度 [測量范圍值的%] < ± 0,5
重復精度 [測量范圍值的%] < ± 0,1; (溫度波動< 10 K)
特征曲線偏差 [測量范圍值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 限點設定)
滯后偏差 [測量范圍值的%] < ± 0,25
長時間穩定性 [測量范圍值的%] < ± 0,05; (每6個月)
溫度系數零點 [測量范圍值的百分比 / 10 K] 0,2; (0...80 °C)
溫度系數量程 [測量范圍值的百分比 / 10 K] 0,2; (0...80 °C)
反應時間
可編程的延遲時間dS, dr [s] 0; 0,2...50
模擬輸出響應時間zui大值 [ms] 3
軟件/編程
參數設定 遲滯/窗口; 常開/常閉; ON延遲、關斷延時; 阻尼; 顯示單位; 電流/電壓輸出
工作條件
環境溫度 [°C] -20...80
存儲溫度 [°C] -40...100
外殼防護等級 IP 67
認證/測試
EMC電磁兼容
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF電磁場輻射 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5/1 kV
EN 61000-4-6 射頻場感應的傳導抗擾度 10 V
抗沖擊
DIN IEC 68-2-27 50 g (11 ms)
抗震
DIN IEC 68-2-6 20 g (10...2000 Hz)
MTTF [年] 213
機械技術數據
重量 [g] 273
原材料 不銹鋼(1.4301/304); 不銹鋼(1.4404 / 316L); PC; PBT; PEI; FKM; EPDM/X
材料(潮濕部件) 不銹鋼(1.4305/303); 陶瓷; FKM
開關動作壽命 1億
系統接口 螺紋連接 G 1/4 內螺紋
顯示器/操作件
顯示
顯示單位 3 x LED, 綠色
開關狀態 LED, 黃色
功能顯示 字母數字顯示, 4位數字
測量值 字母數字顯示, 4位數字
注釋
說明 該產品已停產
包裝單位 1 件數
電氣連接
接口 接插件: 1 x M12; 觸頭: 鍍金的
