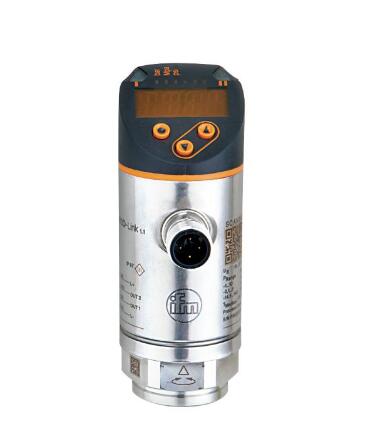

壓力傳感器PN7094,壓力傳感器PN7094價格
壓力傳感器PN7094,壓力傳感器PN7094價格
壓力傳感器PN7094,壓力傳感器PN7094價格

PN7094 PN2092 PN007A PN5002
PN7592 PN7096 PN7593 PN2692
PN3093 PN3092 PN7596 PN2022
PN7070 PN2099 PN7299 PN3002
PN3071 PN7160 PN5003 PN7000
PN2071 PN3160 PN2024 PN3001
PN7093 PN7270 PN5006 PN2293
PN2094 PN3592 PN2021 PN3004
PN7071 PN7004 PN2096 PN7060
PN7294 PN014A PN7594 PN3060
PN3070 PN7099 PN7834 PN7003
PN7092 PN3594 PN5000 PN2598
PN3096 PN7296 PNI023 PN3029
PN3000 PN2097 PN5001 PN2593
PN2294 PN7097 PN5004 PN2224
PN2070 PN2594 PN7001 PN7009
PN7560 PN3571 PN2020 PNI022
PN2271 PN3003 PN2028 PN5200
PN2299 PN3097 PN7002 PN7209
PN3094 PN3596 PN7571 PN7204
PN2093 PN7271 PN2169 PN2221
應用
測量元件 陶瓷電容式壓力測量元件
應用 用于工業應用
介質 液體和氣體介質
介質溫度 [°C] -25...80
抗壓強度
75 bar 1087 psi 7.5 MPa
爆破壓力zui小值
150 bar 2175 psi 15 MPa
壓力 相對壓力
電氣數據
工作電壓 [V] 18...30 DC; (符合EN 50178 SELV/PELV標準)
電流損耗 [mA] < 35
緣電阻zui小值 [MΩ] 100; (500 V DC)
防護等級 III
反相保護 是
開機延遲時間 [s] < 0.3
watchdog集成看門狗電路 是
輸出
輸出數量 2
輸出信號 開關信號; IO-l
ink; (可配置)
數字輸出數量 2
輸出功能 常開/常閉; (可設定參數)
開關量輸出DC電壓降zui大值 [V] 2.5
開關量輸出DC的持續電流負載 [mA] 150; (200 (...60 °C) 250 (...40 °C))
開關頻率DC [Hz] < 170
電氣設計 PNP/NPN
短路保護 是
短路保護類型 脈沖
過載保護 是
測量/設定范圍
測量范圍
-1...10 bar -14.5...145 psi -0.1...1 MPa
開關點, SP
-0.9...10 bar -13.5...145 psi -0.09...1 MPa
復原點, rP
-0.95...9.95 bar -14...144.5 psi -0.095...0.995 MPa
設定步距
0.05 bar 0.5 psi 0.005 MPa
精度/偏差
開關點精度 [測量范圍值的%] < ± 0,5
重復精度 [測量范圍值的%] < ± 0,1; (溫度波動< 10 K)
特征曲線偏差 [測量范圍值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 限點設定)
滯后偏差 [測量范圍值的%] < ± 0,25
長時間穩定性 [測量范圍值的%] < ± 0,05; (每6個月)
溫度系數零點 [測量范圍值的百分比 / 10 K] 0,2; (-25...80 °C)
溫度系數量程 [測量范圍值的百分比 / 10 K] 0,2; (-25...80 °C)
反應時間
反應時間 [ms] < 3
可編程的延遲時間dS, dr [s] 0...50
軟件/編程
參數設定 遲滯/窗口; 常開/常閉; 輸出性; ON延遲、關斷延時; 阻尼; 顯示單位
接口
通信接口 IO-l
ink
傳遞類型 COM2 (38,4 kBaud)
IO-l
ink revision 1.1
SDCI標準 IEC 61131-9
IO-l
ink Device ID 403 d / 00 01 93 h
外形 Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO模式 是
必需的mater port type A
模擬過程數據 1
二位輸出過程數據 2
處理周期zui小值 [ms] 2.3
工作條件
環境溫度 [°C] -25...80
存儲溫度 [°C] -40...100
外殼防護等級 IP 65; IP 67
認證/測試
EMC電磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-3
抗沖擊
DIN EN 60068-2-27 50 g (11 ms)
抗震
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年] 224.01
UL認證
UL認證編號 J001
承壓設備指令 良好的工程實踐; 可用于第2組流體; 根據需求流體組1的流體
機械技術數據
重量 [g] 232.2
原材料 不銹鋼(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
材料(潮濕部件) 不銹鋼(1.4404 / 316L); 陶瓷; FKM
開關動作壽命 1億
擰緊扭矩 [Nm] 25...35; (推薦的擰緊扭矩; 取決于潤滑、密封及壓力等級)
系統接口 螺紋連接 G 1/4 內螺紋
顯示器/操作件
顯示
顯示單位 3 x LED, 綠色 (bar, psi, MPa)
開關狀態 2 x LED, 黃色
測量值 字母數字顯示, 紅色/綠色 4位數字
注釋
包裝單位 1 件數
電氣連接
接口 接插件: 1 x M12; 觸頭: 鍍金的
