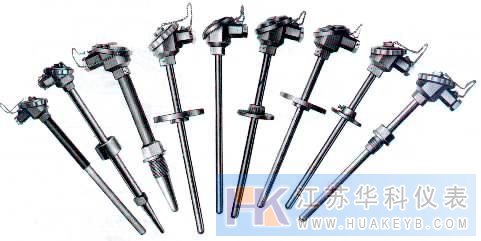

裝配式熱電偶 概述:
工業用裝配式熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用。它可以直接測量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，我我廠生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
熱電偶測量范圍及允許誤差范圍
熱電偶類別 代號 分度號 測量范圍 基本誤差限
熱電偶鎳鉻－康銅 WRK E 0－800℃ ±0.75%t
熱電偶鎳鉻－鎳硅 WRN K 0－1300℃ ±0.75%t
熱電偶鉑銠 13 -鉑 WRB R 0-1600℃ ±0.25%t
熱電偶鉑銠 10 －鉑 WRP S 0－1600℃ ±0.25%t
鉑銠 30 －鉑銠 6 WRR B 0－1800℃ ±0.25%t
注：t為感溫元件實測溫度值（℃）
熱電偶時間常數 熱惰性級別 時間常數（秒） 熱惰性級別 時間常數（秒）
Ⅰ 90－180 Ⅲ 10－30
Ⅱ 30－90 Ⅳ ＜10
熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
熱電偶zui小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：熱電偶當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。 規定的長時間使用溫度（℃） 試驗溫度（℃） 絕緣電阻值（Ω）
≥
≥
≥1000 1000 5000
工業用裝配式熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用。它可以直接測量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，我我廠生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
熱電偶測量范圍及允許誤差范圍
熱電偶類別 代號 分度號 測量范圍 基本誤差限
熱電偶鎳鉻－康銅 WRK E 0－800℃ ±0.75%t
熱電偶鎳鉻－鎳硅 WRN K 0－1300℃ ±0.75%t
熱電偶鉑銠 13 -鉑 WRB R 0-1600℃ ±0.25%t
熱電偶鉑銠 10 －鉑 WRP S 0－1600℃ ±0.25%t
鉑銠 30 －鉑銠 6 WRR B 0－1800℃ ±0.25%t
注：t為感溫元件實測溫度值（℃）
熱電偶時間常數 熱惰性級別 時間常數（秒） 熱惰性級別 時間常數（秒）
Ⅰ 90－180 Ⅲ 10－30
Ⅱ 30－90 Ⅳ ＜10
熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
熱電偶zui小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：熱電偶當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。 規定的長時間使用溫度（℃） 試驗溫度（℃） 絕緣電阻值（Ω）
≥
≥
≥1000 1000 5000
|
測量范圍及允許誤差范圍
注：t為感溫元件實測溫度值（℃）
熱電偶時間常數
熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
熱電偶zui小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外） 絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V） 高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
 |
