廠家直銷環形孔板節流量計
XD-LGH系列環形孔板流量計是我公司在標準孔板的基礎上研發的節流式流量傳感器，由于它采用環形通道式結構，使測量的各種臟污介質在通過孔板與管道之間的環縫時可以輕松通過。因此環形孔板流量計廣泛應用于臟污介質的流量測量。
廠家直銷環形孔板節流量計

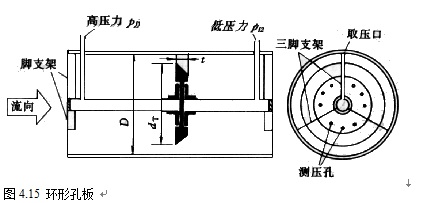

工作原理:
XD-LGH型環形孔板流量計的zui小流通截面是板片中心的圓孔，當流體通過圓孔時因流通面積突然收縮而加速來進行測量流量的，而環形孔板流量計的zui小流通截面是板片的外緣和管內壁形成的圓環，流體通過時因流通面積的突然收縮而加速，流體繞過環形孔板的邊緣時而產生的附面層就會是圓柱形，對流體產生的阻力原理是相近的，因此環形孔板流量計對流-體造成的阻力系數比較相近，這就使兩者有可能具有相近的流出系數
廠家直銷環形孔板節流量計
特點:
1、測量含有固體微粒的液體或氣體；
2、 無需長直管段，可在惡劣的管道條件下工作；
3、 適用于飽1和蒸汽、壓縮空氣、煤氣、燃爐廢氣、冷卻水、冷凝液、和各種腐蝕性化工
溶液以及各種流體介質的測量；
4、 壓力損失小，功耗低；
5、 在惡劣條件下流出系數穩定，精度高，可靠性好；
廠家直銷環形孔板節流量計
環形孔板節流量計產品優點:
環形孔板是在標準孔板的基礎上研發的節流式流量傳感器，由于它采用環形通道式結構，使測量的各種臟污介質在通過孔板與管道之間的環縫時可以輕松通過。
1.適合測量蒸汽、煤氣及冷卻水等臟污介質。
環形孔板流量計“周邊流通，中間阻擋”的特殊結構，使得雜質暢通無阻及停汽時蒸汽形成的冷凝水及時流走，從而提高了工作可靠性和測量精度。
2. 比圓缺孔板、偏心孔板工作可靠，測量準確。
使用環形孔板測量流體流量，不易堵塞取壓孔，因幾何形狀簡單，可以加工和裝配，容易提高測量精度。
3. 采用均壓環結構，減少測量誤差來源。
4. 采用帶遠傳膜盒的差壓變送器，可以測量渣油、重油等臟污介質的流量
5. 適合高溫、高壓流體的流量測量。
環形孔板流量計測量高溫流體時，測流板周邊呈自由狀態，溫度膨脹僅改變外形尺寸，不改變邊緣尖銳度和形狀，因此不改變流出系數，不影響測量精度；測量高壓流體時，因測流板在管道內部，與靜壓力的高低無關，降低加工成本。
廠家直銷環形孔板節流量計
主要技術參數
1、公稱通徑：DN50~DN3000
2、工作溫度：-200~450℃
3、公稱壓力：-0.1~40MPa
4、精度：1.0% 1.5% 2.0%
5、連接方式：法蘭連接、焊接連接
廠家直銷環形孔板節流量計
環形孔板流量計安裝管道條件：
(1)節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。
(2)安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。
(3)為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以
1) 直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：
(A)節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0.3%
(B)在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其zui大偏差不得超過±2%
2) 節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。
(4)節流件上游側一阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7(不論實際β值是多少)取所列數值的1/2
(5)節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D(15D)。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合規定的zui小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。
環形孔板訂購須知:
1,請?zhí)峁┍粶y介質
2,zui大流量,zui小流量,常用流量
3,工作壓力,工作溫度
4,介質密度粘度
5,管徑口徑,材質,內徑,外徑
6,允許壓力損失
