價格：電議
所在地：江蘇 無錫市
型號：
更新時間：2020-01-02
瀏覽次數：1822
公司地址：江蘇無錫市南長區揚名飛宏路87號
周經理(先生)

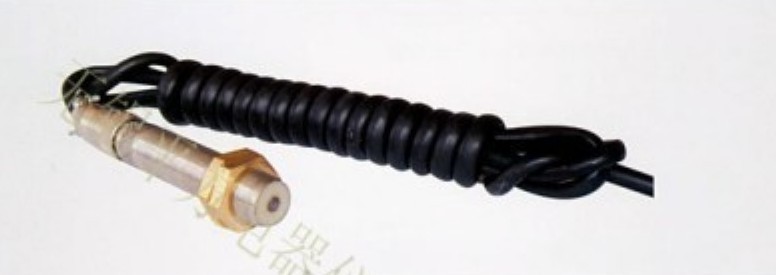

每只255元,,,磁性轉速傳感器,采用電磁感應原理實現測速，在傳感器前端繞有線圈，當齒輪旋轉時，通過傳感器線圈的磁力線發生變化，在傳感器線圈中產生周期性的電壓，通過對該電壓處理計數，就能測出齒輪的轉速。該傳感器具有：體積小、結實可靠、壽命長、不需電源和潤滑油等優點，與一般二次儀表均可配用。外殼使用不銹鋼，輸出信號強，抗干擾性能好，安裝使用方便，可在煙霧、油氣、水氣等惡劣環境中使用。
由于采用了工藝和特殊材料，傳感器靈敏度優于國內同類產品，該傳感器可與SZC 系列智能轉速表配套。
傳感器外殼為M16×1 不銹鋼管,前端為φ3.5 純鐵，內裝線圈等并由環氧
樹脂封裝。 傳感器引出線采用X12K4P 航空插頭座，其插座部份經車圓后
與不銹鋼螺紋管封裝，并將四個接線端對接，因此插頭引出線可接至任意相鄰二端。
參數:
線圈電阻：380Ω左右
輸出電壓：（測量條件：發訊齒輪60 齒，發訊齒輪材料A3 鋼，模數2，傳感器端面距齒頂小于1mm），
由于安裝條件、材質等影響下列表格僅作參考。
轉速 : rpm10 20 50 100 2000 5000
輸出電壓（有效值）≥ 50mv 100mv 250mv 500mv 1v 2.5v 5v 8v 10v
輸出電壓波形：漸開線齒輪——近似正弦波，若齒輪略有偏芯則為調幅正弦波；孔板、方齒等——正負脈沖。
齒輪材料
齒輪因采用導磁率強的金屬材料
齒形
成漸開線齒形是適合的齒形。用大模數的齒輪或用其他的齒形將會產生巨大的波形畸變，這將會妨礙測量。安裝時要注意磁的中心應處在齒輪的中心位置上
技術參數 1、 輸出波形：近似正弦波（≥50r/min時）
2、 輸出信號幅值：50r/min時≥300mV
傳感器鐵芯和被測齒輪齒頂間隙 δ＝0.5mm
被測齒輪模數 m = 2
齒輪 Z = 60
材料 電工鋼
信號幅值大小，與轉速成正比，與鐵芯和齒頂間隙的大小成反比。
3、 測量范圍：50～5000Hz
4、 使用時間：連續使用
5、 工作環境：溫度 -20～+60?C
6、 輸出形式：導線
7、外形尺寸：外徑M16×1 總長120mm(總長可根據用戶定制)
8、重量：約100g（不計輸出導線）

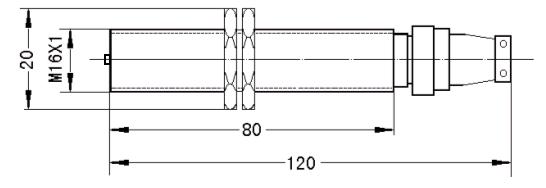

外形圖：
|
使用事項; １、安裝時傳感器M16×1螺紋不得損傷起毛,六角螺母并緊后，不得松動。 ２、安裝時傳感器鐵芯和被測齒輪齒頂間隙 δ＝0.5mm,并希望能盡量減少間隙δ以提高輸出信號幅值。 |
