價格：電議
所在地：江蘇 淮安市
型號：TD-GY
更新時間：2023-12-09
瀏覽次數：1078
公司地址：江蘇 - 淮安
王學康(先生) 經理
江蘇通達儀表有限公司
是一家專業生產玻璃鋼、不銹鋼巴氏計量槽、超聲波明渠流量計、流速儀、多普勒流速儀、電磁流速儀、雷達電波流速儀、超聲波測深儀、超聲波流量計、電磁流量計、渦街流量計、渦輪流量計、超聲波液位計、磁翻板液位計、投入式液位計等廠家。
歡迎廣大客戶來電咨詢，來公司考察?。。?/span>
商務熱線0 QQ:2039668204
通達提示:供貨周期為:1-2個工作日，特殊規格需咨詢確定。歡迎來電垂詢！我們將竭誠為您服務！
|
優點 |
|
|
【工作原理】

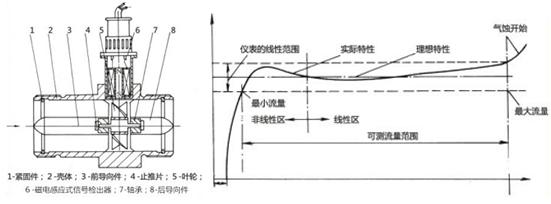

渦輪流量計由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比。吸取了外流量儀表的技術，經過不斷優化設計，具有結構簡單、輕巧、度高、重復性好、反應靈敏、安裝維護簡便等特點的新一代渦輪流量計，廣泛應用于石油、化工、食品、國防、計量等領域。
【渦輪流量計產品參數】
|
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40采用螺紋連接 |
|
(15、20、25、32、40)50、65、80、100、125、150、200采用法蘭連接 |
|
|
度等級 |
±0.5%R |
|
量程比 |
1:10；1:15；1:20 |
|
儀表材質 |
304不銹鋼、316(L)不銹鋼等 |
|
被測介質溫度(℃) |
-20～＋120℃ |
|
環境條件 |
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa |
|
輸出信號 |
4-20mADC電流信號(LWGY-□C型) |
|
供電電源 |
LWGY-□B型：自帶鋰電池供電(可連續使用3年)；LWGY-□C型：+24VDC |
|
信號傳輸線 |
2×0.3(二線制) |
|
傳輸距離 |
≤1000m |
|
信號線接口 |
內螺紋M20×1.5(LWGY-□C型) |
|
防爆等級 |
ExdIIBT6 |
|
防護等級 |
IP65 |
【流量范圍】
|
儀表口徑(mm) |
正常流量范圍(m3/h) |
擴展流量范圍(m3/h) |
常規耐受壓力(MPa) |
特制耐壓等級(MPa)(法蘭連接方式) |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
6.3 |
12、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
6.3 |
12、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
6.3 |
12、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
6.3、2.5(法蘭) |
4.0、6.3、12、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
6.3、2.5(法蘭) |
4.0、6.3、12、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
6.3、2.5(法蘭) |
4.0、6.3、12、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
6.3、2.5(法蘭) |
4.0、6.3、12、16、25 |
|
DN 40 |
2～20 |
1～20 |
6.3、2.5(法蘭) |
4.0、6.3、12、16、25 |
|
DN 50 |
4～40 |
2～40 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 65 |
7～70 |
4～70 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 80 |
10～100 |
5～100 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 100 |
20～200 |
10～200 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 125 |
25～250 |
13～250 |
1.6 |
2.5、4.0 |
|
DN 150 |
30～300 |
15～300 |
1.6 |
2.5、4.0 |
|
DN 200 |
80～800 |
40～800 |
1.6 |
2.5、4.0 |
【渦輪流量計產品特點】
.高度,一般可達±1%R、±0.5%R,型可達±0.2%R；
.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到高的度，在貿易結算中是優先選用的流量計；
.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
.可獲得很高的頻率信號（3~4kHz），信號分辨力強；
.范圍度寬，中大口徑可達1:20，小口徑為1:10；
.結構緊湊輕巧，安裝維護方便，流通能力大；
.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
【正確安裝】
為了確保流量計的流量計量度，必須選擇正確的安裝位置和方法。對直管段的要求： 流量計必須水平安裝在管道上（管道傾斜在5以內），安裝時流量計軸線應與管道軸線同心，流向要一致。 流量計上游管道長度應有不小于2D的等徑直管段，如果安裝場所充許建議上游直管段為20D、下游為5D。
對配管的要求： 流量計安裝點的上下游配管的內徑與流量計內徑相同。

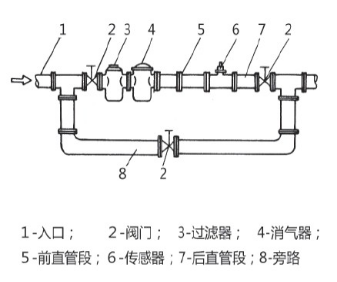

對旁通管的要求： 為了流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥門（截止閥），同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須開，避免上游部分的流體產生不穩流現象。
對外部環境的要求： 流量計安裝在室內，必須要安裝在室外時，一定要采用防曬、防雨.防雷措施，以免影響使用壽命。 對介質中含有雜質的要求： 為了流量計的使用壽命，應在流量計的直管段前安裝過濾器。
安裝場所： 流量計應安裝在便于維修，無強電磁干擾與熱輻射的場所
對安裝焊接的要求： 用戶另配一對標準法蘭焊在前后管道上。不允許帶流量計焊接！ 安裝流量計前應嚴格清除管道中焊渣等臟物，用等徑的管道（或旁通管）代替流量計進行吹掃管道。以確保在使用過程中流量計不受損壞。 安裝流量計時，法蘭間的密封墊片不能凹入管道內。
流量計接地的要求： 流量計應接地，不能與強電系統地線共用。
對于防爆型產品的要求： 為了儀表安正常使用，應復核防爆型流量計的使用環境是否與用戶防爆要求規定相符，且安裝使用過程中，應嚴格遵守防爆型產品使用要求，用戶不得自行改防爆系統的連接方式，不得隨意打開儀表。 選型在規定的流量范圍內，防止超速運行，以獲得理想度和正常使用壽命。
安裝渦輪流量計前應清理管道內雜物：碎片、焊渣、石塊、粉塵等推薦在上游安裝5微米篩孔的過濾器用于阻擋液滴和沙粒。 流量計投運時應緩慢地先開啟前閥門，后開啟后閥門，防止瞬間氣流沖擊而損害渦輪。 加潤滑油應按告示牌操作，加油的次數依氣質潔凈程度而定，通常每年2-3次。由于試壓、吹掃管道或排氣造成渦輪超速運轉，以及渦輪在反向流中運轉都會可能使流量計損壞。 流量計運行時不允許隨意打開前.后蓋，動內部有關參數，否則將影響流量計的正常運行。 小心安裝墊片，確保沒有突出物進入管道，以防止干擾正常的流量測量。 流量計在標定時要在流量計取壓口上采集壓力。
售前服務承諾：
●向用戶詳細介紹流量儀表技術及質量情況，及時發現用戶在設計、安裝及環境方面存在的缺陷。
●為用戶提供流量技術應用講座，包括流量計的使用與維修、產品使用特性等技術問題，凡用戶需要提供服務的，公司視情況派出專業的工程技術人員為客戶服務與技術講座。
售后服務承諾：
●用戶使用流量產品不論是否產品質量問題（比如安裝、調試碰到的問題），接如需上門服務，視路途遠近1至5天內到達用戶現場解決問題。
●定期和不定期回訪用戶，并建立客戶檔案記錄，儀表使用狀態及維護狀態有據可查。
●產品從出廠之日起12個月三包，出現質量問題，本公司負責包修、包換、包退，三包期外對其產品提供有償終身維修服務。
免責聲明：以上所展示的[TD-GY 明礬流量計專業生產]信息由會員[江蘇通達儀表有限公司]自行提供，內容的真實性、準確性和合法性由發布會員負責。
度：0.5%、1.0%
管徑：DN3~200mm
化標準，可替代同類進口產品
電源：24VDC、3.6V鋰電池
產品特點：壓損小，度高、重復性好，防腐防銹材質，適用于制藥、食品等行業的成分配比、貿易結算、流量定量控制等
