產品說明
| 產品型號：ＰＴ系列高溫熔體壓力傳感器變送器 |
| |

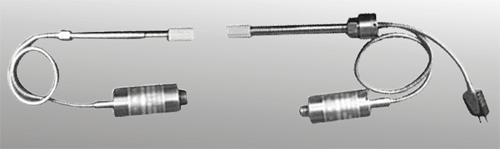

產品圖片：
材質：不銹鋼
|
| |
| |
| 一：簡介 |
|
PT系列高溫熔體壓力傳感器變送器，是通過引進、消化和吸收外同婁產品的核心技術及優點。憑著多年的此糞產品的設計制作經驗．精工制作的專用于塑料．化纖及橡膠等行業的高溫熔體壓力測控的產日．配上本公司生產的帶有上下限報警、模擬信號輸出、開關控制輸出、PID調節等功能的智能數顯控制調節儀表，組成高可靠性高穩定的壓力測量控制系統。
該產品可與萄內外同類產品互換配套使用。
二、PTl000鋼性桿高溫熔體壓力傳感器及變送器：
PTl000不銹鋼材質的剛性檢測桿結構使安裝更方便。適用于測量塑料．橡膠或一般性保溫層的熔體壓力。

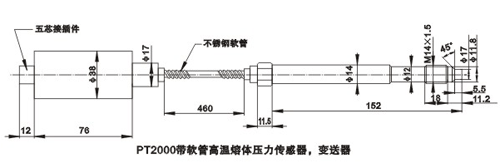

三、PT2000帶軟管高溫熔體壓力傳感器及變送器：
PT2000外殼與剛性檢測桿之間帶有軟管．使傳感頭及變送電路遠離高溫區，從而保證了測量的準確性。同時也使安裝更具靈活性。適用于測量高熔點塑料，化纖及保溫層較厚的熔體壓力．高壓蒸汽等。

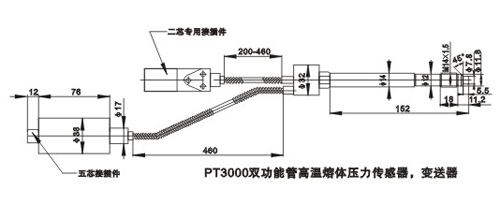

四、PT3000帶軟管溫度壓力雙功能高溫熔體壓力傳感器及變送器：
PT3000在同一個安裝通道可同時測量溫度和壓力．除了內部帶有一個熱電阻偶外．其壓力部分的性能和技術要求均與PT2000相同，溫度傳感器為J，K，E熱電偶或PTlOO熱電阻，采用二心專用接插件引出。
|
| |
| |
|

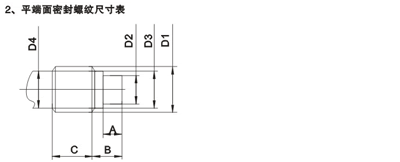

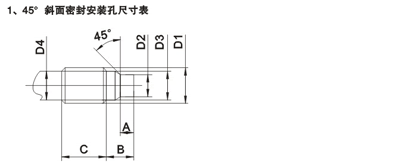

五、全系列連接螺紋尺寸表：
|
| D1 |
D2 |
D3 |
D4 |
A |
B |
C |
| M12×1.5 |
Φ7.8 |
Φ10.2 |
Φ10.3 |
5.5 |
11 |
16 |
| M12×1.5 |
Φ7.8 |
Φ11.8 |
Φ12 |
5.5 |
11.2 |
16 |
| 1/2+1-20 |
Φ7.8 |
Φ10.5 |
Φ10.8 |
5.5 |
11.2 |
16 |
| M18×1.5 |
Φ9.8 |
Φ15.5 |
Φ16 |
6 |
12 |
18 |
| D1 |
D2 |
D3 |
D4 |
A |
B |
C |
| M22×1.5 |
Φ15.8 |
Φ19.5 |
Φ20 |
10 |
14 |
20 |
| M28×1.5 |
Φ18 |
Φ24 |
Φ24.5 |
11 |
17 |
28 |
| G3/4 |
Φ18 |
Φ24 |
Φ24.5 |
11 |
17 |
28 |
| PF3/8 |
Φ10 |
Φ14 |
Φ14.5 |
8 |
12 |
30 |
| 11/2+1-16 |
Φ23.5 |
Φ33 |
Φ33.5 |
13.5 |
21 |
36 |

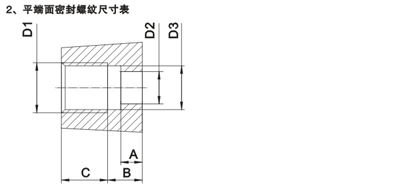

六、全系列連接螺紋開孔尺寸：
| D1 |
D2 |
D3 |
D4 |
A |
B |
C |
| M12×1.5 |
Φ8 |
Φ10.8 |
Φ12.5 |
6 |
9 |
19 |
| M14×1.5 |
Φ8 |
Φ12.5 |
Φ14.5 |
6 |
9.5 |
19 |
| 1/2+1-20 |
Φ8 |
Φ11.5 |
Φ13.1 |
6 |
9.5 |
19 |
| M18×1.5 |
Φ10.1 |
Φ16.1 |
Φ20 |
6.5 |
12.5 |
20 |
| D1 |
D2 |
D3 |
A |
B |
C |
| M22×1.5 |
Φ16.8 |
Φ20.1 |
11 |
12 |
40 |
| M28×1.5 |
Φ18.3 |
Φ26.1 |
12 |
15 |
35 |
| G3/4 |
Φ18.3 |
Φ24.2 |
12 |
15 |
35 |
| PF3/8 |
Φ10.3 |
Φ14.9 |
9 |
10 |
35 |
| 11/2+1-16 |
Φ23.9 |
Φ34 |
14 |
19 |
40 |
|
| |
|
七、訂貨指南：
|
１、量程對照表
| MPa |
Kg/cm2 |
bar |
psi |
| 2 |
20 |
20 |
300 |
| 5 |
50 |
50 |
750 |
| 10 |
100 |
100 |
1500 |
| 15 |
150 |
150 |
2250 |
| 20 |
200 |
200 |
3000 |
| 25 |
250 |
250 |
3500 |
| 30 |
300 |
300 |
4500 |
| 35 |
350 |
350 |
5000 |
| 40 |
400 |
400 |
6000 |
| 50 |
500 |
500 |
7000 |
| 70 |
700 |
700 |
10000 |
| 80 |
800 |
800 |
11500 |
| 100 |
1000 |
1000 |
15000 |
| 150 |
1500 |
1500 |
20000 |
２、桿長／軟管長
標準長度：１５２／４６０mm；可訂制的zui大長度：３５０／３０００mm
技術參數：
| |
總精度 |
|
| |
重復性誤差 |
0.5%FS，1%FS＜0.5%FS |
| |
輸入輸出電阻 |
350Ω±10% |
| |
零點輸出 |
±5%FS |
| |
滿量程輸出 |
2mv/v±2% |
| |
供橋電壓 |
10VDC(6-12VDC) |
| |
過載能力 |
＜150%FS |
| |
緣電壓 |
≥500MΩ |
| |
內部自校準 |
80%FS±0.5% |
| |
感壓膜片耐溫 |
350℃ |
| |
感壓膜片溫度零點漂移 |
< 0.3MPa/100℃ |
| |
傳感器外殼耐溫 |
0-70℃ |
| |
傳感器外殼溫度靈敏度漂移 |
< 0.05%FS/℃ < 0.05%FS/℃ |
| |
接觸熔體的膜片材料 |
1Cr18Ni9Ti |
| |
zui大安裝轉矩 |
100Nm |
| |
信號引出 |
五芯接插件 |
|
