ZIJJ-II型絕緣油介電強度自動測試儀
一、簡介
ZIJJ-II型絕緣油介電強度自動測試儀是依據國際IEC－156和國標GB507-86《絕緣油介電強度測定法》的要求，同廣大使用者的反饋意見，在HCJ－9101的基礎上，開發的全自動化儀器。本儀器選用單片機為主導，先設定后開機測試的方法，全部過程由微機自動運行?？刂疲僮骱?jiǎn)單，方便適用。
二、用途與特點
本儀器適合測試各種絕緣油介電強度。其主要性能特點：
1、本儀器設有自動檢測功能， 如開機自動進入復位狀態執行調壓器回零。
2.采用了微型TPU－A面板式打印機，自動打印輸出。
3.根據用戶需求可改變測試次數、攪拌靜置時間、聲控光控提醒連續打印與非打印。
4.本儀器采用全自動磁振子攪拌，消除油樣的不均勻和氣泡。
三、技術規格
1.工作電源：AC220V ±10%、50HZ ±5%
2.測量范圍：AC 0－80KV
3.限定電流：5mA
4.測量精度：1%
5.調壓速度：2KV/S±10%
6.預定設置：次數1－9 攪拌時間 0－1分39秒 靜置時間 0－10分39秒
7.使用條件：環境溫度
8.油杯間隙：
9.體 積: 415×315×
10.重 量：
四、面板說明

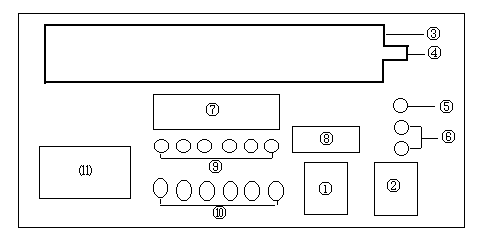

圖一 面板示意圖
( 1 ) 電源開關 （2） 電源插座 （3） 高壓艙 （4） 安全開關
（5） 安全接地 （6）?。帘ｋU(xiǎn) （7） 顯示屏 （8）設置盤
（9） 指示燈 （10）鍵盤 （11）打印機
五、操作步驟
1. 輸入電源
連接安全接地，插入220V交流電源，檢測電源正確無誤。
2. 取油樣
2.1將油杯兩電極間距調整在
圖三 設置盤
①表示次數設定，按"＋""－"號可從1－9 位數選取您所需測試的次數。
②③表示攪拌時間設定，②表示十位③表示個位，1分39秒表示數為99即60秒＋39秒。
④⑤⑥表示靜置時間設定，④表示"分"個位 ⑤表示"秒"十位⑥表示"秒"的個位，10分 39秒表示數為999 即9分＋60秒＋39秒。
例：按測試要求一次取油樣需靜置十分鐘以上。第二次以后油品都需靜置五分鐘以 上，攪拌可自動設定。
4. 功能鍵操作
功能鍵共有6個，屬點動鍵，按一下便可回應工作。如圖四
圖四 功能鍵
1待測試時按"測值"鍵，攪拌、靜置、升壓、打印各功能會按設定的數值順序而行。
2在升壓過程中按"停止"鍵，就會停止升壓，數碼顯示上的數值就是此時高壓端正輸出高壓值，可保持同步不變，按住此鍵不放可調低高壓輸出值，按狀態，只要再按測值鍵繼續恢復運行。
3一次升壓油樣擊穿后，聲控提醒連續"嘀"一短聲20秒，第二次后"嘀"二短聲，第六次"嘀"，一長聲一短聲，第七次"嘀"一長聲二短聲，待平均值顯示完后"嘀"不間斷響20秒，如果不用聲控提醒，按一下聲控鍵就進入光控提醒，光控指示燈亮，閃亮次數同"嘀"響聲次數一樣，再按聲控鍵無效，保持光控不變，需再次打開電源時聲控有效。
4測試完后，如想再查看數據時，按"顯示""打印"鍵，此兩鍵屬重復使用鍵，按"顯示"鍵一次顯示一次測試值，直到顯示平均值，重復顯示完畢。按"打印"鍵時，重復打印電壓值時間不打印.
5當按動"復位"鍵時，顯示為 OCPU 英文字樣表示為復位到位后初始等待狀態，簡稱初態或OCPU狀態，與在測試升壓過程中按"復位"鍵，將不進入初態，同油樣擊穿時的情況一樣，繼續運行不改變?cè)\(yùn)行狀態，如連續再按"復位"鍵此時確認為"復位"轉而進入初態。
５. 開機等待
置電源開關于"ON"，本機進入自檢狀態，打印機回應指示燈亮，顯示屏顯示OCPU字樣，如調壓器不在零位，顯示DIJJ字樣此表示復位過程，下降指示燈亮，下降到零位后顯示為OCPU初始等待狀態。
６. 測值
點動"測值"鍵，開始按照預先設定的數值運行； 攪拌 指示燈亮磁振子快速旋轉，顯示屏一位數碼顯示一次次數，后三位顯示攪拌時間；攪拌完畢，振子停止攪拌指示燈滅，靜置指示燈亮開始靜置，指示燈滅后，合閘、升壓指示燈亮，進入顯示同步升壓，此時顯示屏后三位數碼顯示為電壓（00.0KV）待油樣擊穿后，升壓電源自動分閘，顯示屏停止顯示5秒，打印機打印時間、電壓值；調壓器下降,下降指示燈亮，攪拌指示燈亮第二次測試開始，同時打印、顯示屏顯示擊穿電壓，顯示次數值閃爍，聲控提醒；調壓器回零后，下降指示燈滅、顯示停止閃爍、聲控消失，接著第二次測試；所有測試次數運行完畢后，顯示屏顯示總次數的平均值，用英文字母表示(A、B、C、D、E、F、G、H、ｙ)如僅測試一次顯示為A24.3KV，如測試六次顯示為F24.3KV；然后打印電壓平均值，油樣測試完畢，此時可重復顯示、打印按復位鍵后，所有數據消失。在OPCU狀態下取出油樣，便可更換新油樣再次試驗，測試完畢在復位狀態下OFF位置關上電源。測試時指示燈運行過程如圖五:

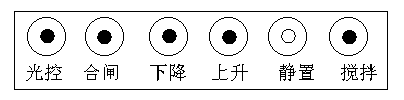

攪拌 時間內，攪拌指示燈亮

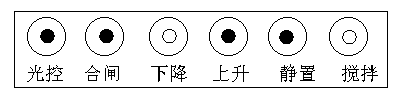

靜置時間內，靜置指示燈亮

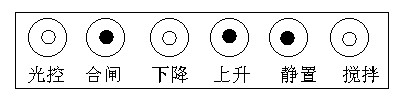

升壓過程中，上升、合閘指示燈亮
油樣激穿后，調壓器回零，下降指示燈亮
同時下一次攪拌時間開始，攪拌指示燈亮
油樣激穿后，可以選擇光控，光控指示燈亮
六、安全注意事項
1. 因本儀器是絕緣油介電強度專用測試設備，不可另作它用,非專業維修人員使用者不得隨意開箱。
2. 使用時安全接地與機箱外殼，應良好接地。
3. 在升壓過程中，不得隨便接觸本儀器，以免發生高壓危險。
4. 本儀器的專用油杯，不得隨意作高溫烘干處理。
七、維護與保養
1. 測試完后用油清洗油杯，用柔軟的麂皮或綢布擦凈電極表面保持光潔，注滿清潔干燥的油保護油杯。
2. 使用或存放本儀器應在干燥、通風安全的地方。
3. 本產品實行三包，在正常使用和保管情況下，本儀器保修一年。
4. 在保修期內凡屬質量導致故障而不能正常運轉，本廠負責免費修理。
5. 保修期內由于操作或保養不當，導致儀器損壞，本廠可優惠供應零部件與維修。
6. 用戶在使用中如有儀器工作異?；蛐枰夹g(shù)咨詢等方面的問題，請及時與本廠聯系。
八、裝箱單
使用說明書 1 份
打印機說明書 1 份
專用油杯 1 只
電源線 1 根
３Ａ保險 1 只

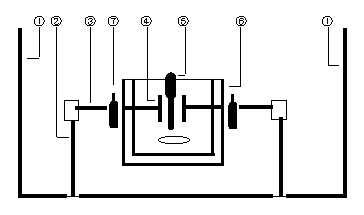

圖二 高壓艙內布置圖
（1） 高壓艙 （2） 高壓柱 ( 3 ) 軸桿 （4） 電極
（5） 塞尺 （6） 油杯 ( 7 ) 軸桿固定螺絲 （8）磁振子
2.2將油杯處理干凈，置干凈的磁振子于油杯內，注滿準備好的油樣，取下高壓罩置油杯于高壓艙兩高壓柱間，平穩放置蓋上高壓罩壓好安全開關。
3. 預定設置
3.１設定值共有6位預選盤如圖三：
