晶體管圖示儀 型號：YZ-4 貨號：ZH4802 產品簡介
公司簡介
中慧天誠是一家集儀器表供應，技術服務，售后為一體的儀器儀表供應商。
展開
產品說明

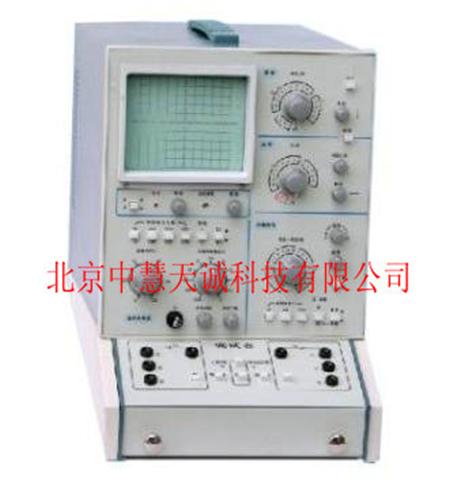

晶體管圖示儀
型號：YZ-4 |
貨號：ZH4802 |
|
產品簡介
半導體管圖示儀是一種用示波管顯示半導體器件的特性曲線的儀器，并可測量低頻靜態參數。是從事半導體管研究制造及無線電領域工作者的一種的儀器。具有雙簇顯示功能場效應管配對和測試功能,5kV高壓測試臺。
參數：
集電范圍 20uA/DIV～1A/DIV 分15檔，誤差不超過±3%
電壓范圍 0～500V
電流范圍 0.1A～10A
功耗電阻 0～500kΩ分11檔
階梯電壓范圍 0.05V/～2V/
二管反向漏電流
0.2uA/DIV～10uA/DIV 分6檔
2uA/DIV～10uA/DIV，誤差不超過±3%
0.2uA/DIV～1uA/DIV，誤差不超過±10%
2uA/DIV檔干擾≤0.5V/DIV
基電流或基源電壓 20mV/DIV，誤差不超過±3%，偏轉倍率×0.5，誤差不超過±10％
集電電壓范圍 0.05V/DIV～50V/DIV 分10檔，誤差不超過±3%
二管漏電流電壓范圍 100V/DIV～500V/DIV 分3檔，誤差不超過±5%
（選配5KV高壓測試臺）
基電壓范圍 0.05V/DIV～2V/DIV ，分6檔，誤差不超過±3%
基電流或基源電壓 0.1V/DIV誤差不超過±3%
階梯電流范圍 1uA/～0.1A/， 分16檔，誤差不超過±5%
階梯電壓范圍 0.05V/～2V/ ，分6檔，誤差不超過±5%
串聯電阻 1kΩ、10kΩ、100kΩ分3檔，誤差不超過±5%
每簇數 4～10連續可調
階梯電流 不小于±1DIV
每秒數 200（市電頻率為50Hz）
階梯性 正或負
階梯形式 連續或單簇
集電掃描電源的zui大電流
0～5V檔： 10A
0～20V檔： 2.
0～100V檔： 0.
0～500V檔： 0.1A
功耗電阻 0～500kΩ分11檔
00Ω～500kΩ誤差不超過±10%
0.5Ω～2.5Ω誤差不超過±20%
長度 341毫米
寬度 510毫米
高度 251毫米
重量 13.5Kg
溫度要求 0° C 至40° C
相對濕度 ≤85%
AC 輸入電壓
220 VAC ±10%
AC 輸入頻率
50 Hz±2Hz
視在功率
非測試狀態：約50VA
zui大功率：約100VA
產品附件 用戶手冊，高壓測試臺，電源線，合格證
