價格：電議
所在地：浙江 寧波市
型號：SC
更新時間：2019-05-02
瀏覽次數：1309
公司地址：慈溪市觀海衛鎮工業園區
劉呈力(先生) 經理

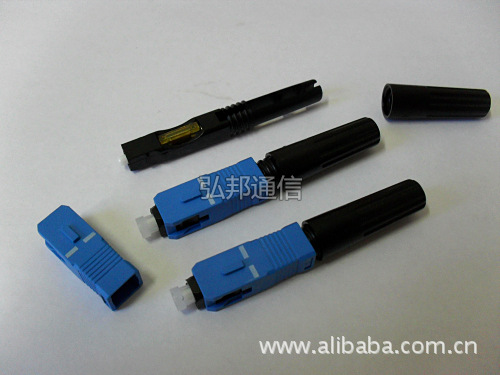

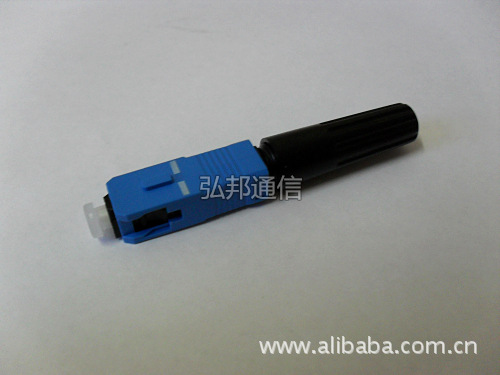

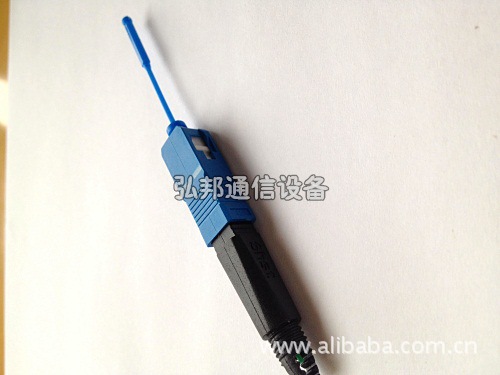

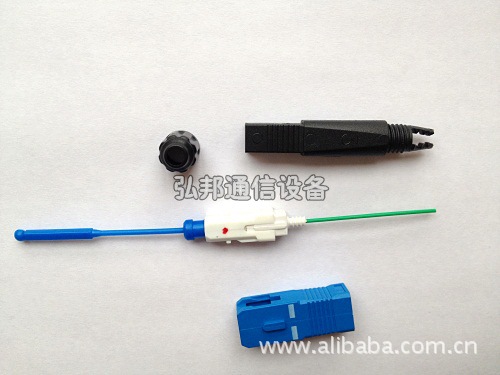

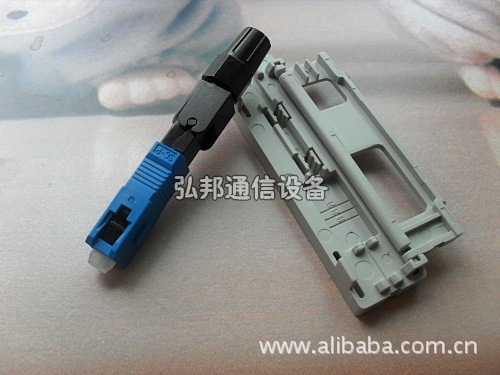

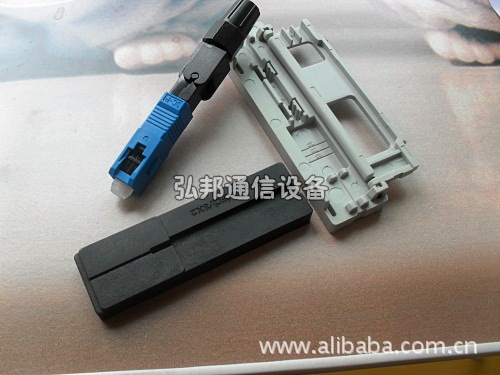

產品特性：
●適用范圍：3.1 x 2.0 mm 皮線光纜
●光纖直徑：125μm ( 657A & 657B )
●緊包層直徑：250μm
●適用模式：單模
●操作時間：約 100s（不含光纖處理）
●插入損耗：≤ 0.3dB（1310nm & 1550nm）
●回波損耗：≤ -40dB
●裸纖固緊力：>5 N
●緊包層夾緊力：>10 N
●抗拉強度：>50 N
●使用溫度：-40～+75℃
●在線抗拉力測試 (20 N)：△ IL ≤ 0.2dB △ RL ≤ 5dB
●機械耐久性（500 次）：△ IL ≤ 0.2dB △ RL ≤ 5dB
●跌落試驗（4m高水泥地面每個方向1次，共3次）：△ IL ≤ 0.2dB △ RL ≤ 5dB
弘邦通信沒有局限于國外產品的模仿而是通過自己的創新推出全新理念的非預置光纖成端技術突破傳統接續成端理念，平均損耗小于0.3dB, 采用光纖全真彈性對接，接續性能在同類產品中優（插入損耗小于），接續點設置在插芯表面，抗沖擊光纖夾持、接續效果可視化，不存在匹配液流失帶來的接續故障，耐高低溫、防潮、抗污染，耐候性能優越，適用于各種惡劣環境，減少后期故障發生。弘邦通信強調將‘非預置光纖快速成端技術’主要是指在光纖快速接續連接器中使用無斷點直連式光纖成端技術，采用全真彈性對接模式。在V-Groove內沒有對接點，在施工時對光纖端面可進行檢查，其內無斷續點，其回波損耗穩定在45dB，能基本滿足CATV等信號的傳輸。
在安裝任何光纖系統時，都必須考慮以低損耗的方法把光纖或光纜相互連接起來，以實現光鏈路的接續。光纖鏈路的接續，又可以分為性的和活動性的兩種。性的接續，大多采用熔接法、粘接法或固定連接器來實現;活動性的接續，一般采用活動連接器來實現。本文將對活動連接器做一簡單的介紹。
光纖活動連接器，俗稱活接頭，一般稱為光纖連接器光纖連接器報價、參數、圖片、群樂，是用于連接兩根光纖或光纜形成連續光通路的可以重復使用的無源器件，已經廣泛應用在光纖傳輸線路、光纖配線架和光纖測試儀器、儀表中，是目前使用數量多的光無源器件。
光纖連接器的一般結構
光纖連接器的主要用途是用以實現光纖的接續。現在已經廣泛應用在光纖通信系統中的光纖連接器，其種類眾多，結構各異。但細究起來，各種類型的光纖連接器的基本結構卻是一致的，即大多數的光纖連接器的一般采用高組件(由兩個插針和一個耦合管共三個部分組成)實現光纖的對準連接。
這種方法是將光纖穿入并固定在插針中，并將插針表面進行拋光處理后，在耦合管中實現對準。插針的外組件采用金屬或非金屬的材料制作。插針的對接端必須進行研磨處理，另一端通常采用彎曲限制構件來支撐光纖或光纖軟纜以釋放應力。耦合管一般是由陶瓷、或青銅等材料制成的兩半合成的、緊固的圓筒形構件做成，多配有金屬或塑料的法蘭盤，以便于連接器的安裝固定。為盡量地對準光纖，對插針和耦合管的加工精度要求很高。
光纖連接器的性能
光纖連接器的性能，先是光學性能，此外還要考慮光纖連接器的互換性、重復性、抗拉強度、溫度和插拔次數等。
(1)光學性能：對于光纖連接器的光性能方面的要求，主要是插入損耗和回波損耗這兩個基本的參數。
插入損耗(Insertion Loss)即連接損耗，是指因連接器的導入而引起的鏈路有效光功率的損耗。插入損耗越小越好，一般要求應不大于0.5dB。
回波損耗(Return Loss， Reflection Loss)是指連接器對鏈路光功率反射的抑制能力，其典型值應不小于25dB。實際應用的連接器，插針表面經過了專門的拋光處理，可以使回波損耗更大，一般不低于45dB。
(2)互換性、重復性
光纖連接器是通用的無源器件，對于同一類型的光纖連接器，一般都可以任意組合使用、并可以重復多次使用，由此而導入的附加損耗一般都在小于0.2dB的范圍內。
(3)抗拉強度
對于做好的光纖連接器，一般要求其抗拉強度應不低于90N。
(4)溫度
一般要求，光纖連接器必須在-40oC ~ +70oC的溫度下能夠正常使用。
(5)插拔次數
目前使用的光纖連接器一般都可以插拔l000次以上。
部分常見光纖連接器
按照不同的分類方法，光纖連接器可以分為不同的種類，按傳輸媒介的不同可分為單模光纖連接器和多模光纖連接器;按結構的不同可分為FC、SC、ST、D4、DIN、Biconic、MU、LC、MT等各種型式;按連接器的插針端面可分為FC、PC(UPC)和APC;按光纖芯數分還有單芯、多芯之分。
在實際應用過程中，我們一般按照光纖連接器結構的不同來加以區分。以下簡單的介紹一些目前比較常見的光纖連接器：
(1)FC型光纖連接器
這種連接器早是由日本NTT研制。FC是Ferrule Connector的縮寫，表明其外部加強方式是采用金屬套，緊固方式為螺絲扣。早，F(xiàn)C類型的連接器，采用的陶瓷插針的對接端面是平面接觸方式(FC)。此類連接器結構簡單，操作方便，制作容易，但光纖端面對微塵較為敏感，且容易產生菲涅爾反射，提高回波損耗性能較為困難。后來，對該類型連接器做了改進，采用對接端面呈球面的插針(PC)，而外部結構沒有改變，使得插入損耗和回波損耗性能有了較大幅度的提高。
(2)SC型光纖連接器
這是一種由日本NTT公司開發的光纖連接器。其外殼呈矩形，所采用的插針與耦合套筒的結構尺寸與FC型完全相同，其中插針的端面多采用PC或APC型研磨方式;緊固方式是采用插拔銷閂式，不需旋轉。此類連接器價格低廉，插拔操作方便，介入損耗波動小，抗壓強度較高，安裝密度高。
(3) ST型光纖連接器
這類光纖連接器中有代表性的產品由美國貝爾實驗室開發研制，它由兩個經模壓成形的端頭呈截頭圓錐形的圓筒插頭和一個內部裝有雙錐形塑料套筒的耦合組件組成。
(4) LC型連接器
LC型連接器是Bell研究所研究開發出來的，采用操作方便的模塊化插孔(RJ)閂鎖機理制成。其所采用的插針和套筒的尺寸是普通SC、FC等所用尺寸的一半，為1.25mm。這樣可以提高光配線架中光纖連接器的密度。目前，在單模SFF方面，LC類型的連接器實際已經占據了主導地位，在多模方面的應用也增長迅速。
隨著光纖通信技術不斷的發展，特別是高速局域網和光接入網的發展，光纖連接器在光纖系統中的應用將更為廣泛。同時，也對光纖連接器提出了更多的、更高的要求，其主要的發展方向就是：外觀小型化、成本低廉化，而對性能的要求卻越來越高。在未來的一段時間內，各種新研制的光纖連接器將與傳統的FC、SC等連接器一起，形成“各顯所長，各有所用”的格局。
