一、產品簡介
我公司是由高電壓專業、電力系統專業、自動控制與計算機專業的留澳、留美碩士、博士及清華學士創立的高科技股份合作制企業，產品已被澳大利亞、美國、加拿大等國大電力公司采用，信譽良好。
ZGF 2000系列便攜直流高壓發生器是公司與澳大利亞ADELONG及美國HYPER EQUIP公司技術合作采用技術結合國情研制的面向的高可靠度、高品位、真正便攜的試驗設備、是電力部門，廠礦企業動力部門、發電廠氧化鋅避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。是21世紀理想的換代產品。
1、產品特點
①體積更小、重量更輕、更美觀、更可靠、操作更簡便、功能齊全，是電力系統21世紀理想的換代產品。
②采用技術、工藝制造。脈沖串邏輯陣列調制，采用大功率IGBT器件，相位模糊控制，從而使輸出穩定度更高，紋波更小，頻率高達100KHZ。
③按免維修設計，主要部件均采用德、美、日進口器件，經久耐用，不怕連續對地直接短路放電。
④精度高、測量準確，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并有粗調、微調功能。儀器具有高低壓端測量泄漏電流，高壓端采用球形屏蔽數字表顯示、不怕放電沖擊。抗干擾性能好，適合現場使用。
⑤控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器及限流電阻，接線簡單，操作方便。
⑥負性輸出、零啟動、連續可調、有過壓、過流、回零、接地保護、斷線保護等各種保護功能，自動保護功能強，操作安全，各種技術指標均優于行業標準及同類產品。
⑦ 具有75%的功能，做氧化鋅避雷器測量帶來大的方便。本儀器控制箱上有75%的電壓開關功能，當電流升到1000uA時、就打開75%的按鈕、這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓旋鈕回到零位上，并且將微調電壓旋鈕回到零位上。并應立即將75%的銨鈕開關打到正常的位置上，再做其它試驗。
2、產品型號及含義

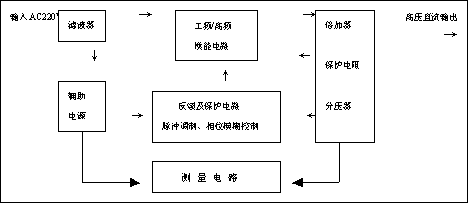

3、電氣原理框圖

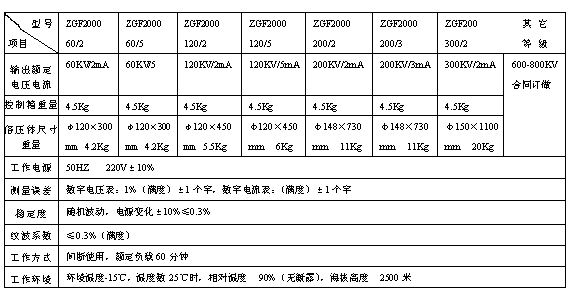

4、產品規格及技術指標

二、操作說明
● 控制箱上的顯示燈、開關、旋鈕等已標清楚，看此操作說明時請參照控制箱的面板上元器件名稱使用。
●高壓塔底盤側面有七芯插座為聯接控制箱電纜之插座，底盤側面有銅接線柱為接地端子作連接地線用。
●隨附有高壓屏蔽電流表為數顯微安表，表頂端上的插孔為連接被試品的線插孔，同時也作為電源開關，不用時請拔掉插頭，就自動關閉電源。換電池時請將上蓋鏍絲打開，換好后請扣好蓋用鏍絲擰緊。扁園表換電池時打開后蓋。
1、將控制箱面板上的接地端子與高壓塔的接地接線柱用接地線連接在一起并與現場或試驗室的地線接牢。為保證您與設備的安全，請務必反復檢查地線，確保各部接地良好。
用提供的七芯電纜連接控制箱與高壓塔，電纜兩端為同樣的快速航空插頭，注意用插頭側面豁口對準插座內側粗凸部分插入并順時針擰緊。（可用電纜任一端連接控制箱或高壓塔）接好電源線，電源為單項交流220V，工頻50HZ。
2、打開電源開關，此時電源開關燈（綠）和面板表亮。則高壓指示燈(綠)亮，如高壓提示蜂鳴器處在開的位置，則鳴叫以提示操作者在加高壓，此時，順時針旋轉高壓輸出調節鈕， 則升高壓，電壓表顯示為負載試品上的電壓KV值，電流表則顯示試品上流過的電流與所有泄漏電流之和，但不包括內置高壓分壓器的電流。電流以微安單位UA 值。
如果打開電源開關，高壓顯示燈（綠）不亮，且故障顯示中"回零"燈（紅）亮 時、則表示高壓輸出調節鈕未在零位上，請逆時針旋轉此鈕至"零位"上，并將微調電壓旋鈕回到零位上，些"回零"燈滅，再順時針調節即可升壓。
3、若不需要額定輸出電壓范圍內的調壓保護時 ，要把過壓保護整定鈕順時針旋至zui大值。此時，當輸出電壓超過額定輸出電壓時即自動保護，切斷高壓。若要求在額定輸出電壓范圍內進行調壓保護時，請空載升壓按以上步驟升壓到預定的保護電壓上，再將過壓保護整定旋鈕慢慢逆時針旋轉到所需要的電壓上，作過壓保護動作，"過壓"指示燈亮，保持過壓保護整定旋鈕就定于此位置上，將升壓旋鈕回到零位上，關閉電源。接上試品，則以后升壓超過預定電壓時即自動切斷高壓。
4、當發生過壓、過流等故障時，高壓自動切斷，高壓顯示燈（綠）滅，蜂嗚器停止鳴叫，相應故障指示燈亮，說明試品已短路，若要重新啟動時，應將高壓輸出調整鈕回零位上，微調旋鈕同樣在零位上，再關電源開關，然后再打開電源開關，才能切除保護重新升壓。
●正常工作關機時，應先將高壓調整旋鈕逆時針回到零位上，再將微調電壓旋鈕回到零位上，后關電源開關。
●電源開關兼用于保護重置開關，故當故障顯示燈（回零顯示燈除外）亮后應關閉電源開關再打開才能解除保護，重新升壓。
5、負載為大容性負載時，為避免充電電流過大而觸發過流保護，請適當放慢升壓速度。試驗完畢后，將輸出電壓調整鈕逆時針旋至零位上，此時電壓表仍顯示試品上的電壓值，請等試品通過高壓塔放電至20KV以下時再用接地棒放電，以確保安全。
三、注意事項
1、為確保人身安全，在此反復提醒用戶注意控制箱及高壓塔的良好接地以及停機后的試品及高壓塔放電問題。
2、請不要遮擋控制箱上下通氣孔，并防止異物從孔中掉入，如控制箱有風扇時，應經常檢查風扇是否正常運轉。
3、當高壓塔緣筒臟污時請用干布擦凈，不可用酒精，汽油等有機類溶劑擦洗。可用洗滌劑清洗緣筒表面，等風干后方可使用，運輸或不使用時請放入鋁合金箱內。
4、換保險管時，請按保險管座旁標定的安培數更換保險管。
5、若高壓屏蔽微安表上顯示"LOW BAT"時，請更換9V電池，以避免測量誤差，不用時，請關掉電源。
6、未經允許，請勿開啟控制箱及高壓塔，這會影響產品的保修。自行拆卸廠方概不負責。
四、簡單"故障"排除
1、電源開關打開時，控制箱上的數顯表不亮
請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新管。
2、若打開電源開關，數顯表亮，高壓顯示燈（綠）不亮，加不上高壓。
① 故障顯示"回零"燈亮
沒有回零位，請逆時針轉動高壓輸出調整鈕和微調旋鈕回到零位上至"回零"燈滅，即可加高壓。
② 故障顯示"其它"燈亮有兩種現象，1、接地保護，2、斷線保護
a. 可能接地線未接好，或地線不可靠接地。請接好可靠的地線，關閉電源，重新啟動。
b.可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動。或電纜線兩端焊接頭脫焊時會出現此故障,請焊好電纜兩端的焊頭，關閉電源，重新啟動。
C.可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。
3、一切正常，但在未升到額定輸出電壓的 過程中保護
①故障顯示"過流"燈亮
a. 試品短路，或泄漏電流過大。
b. 大電容負載時，升壓過快。關閉電源，重新啟動，減慢升壓速度。
② 故障顯示"過壓"燈亮
過壓保護整定旋鈕未置于zui大處，請順時針旋轉到zui大處，關閉電源，重新啟動。
4、當試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，，這屬正常，請排除試品故障后重新啟動。
5、試品故障排除后，故障顯示燈依然亮，加不上高壓。
電源開關兼為故障保護重置開關，請關閉電源開關，重新啟動，即可升壓。
6、如發現電壓表數字波動很大時，請查連接電纜線兩頭航空插頭7腳屏蔽網頭和中心屏蔽線頭是否脫焊斷開，如斷開請焊接好。
●若按以上方法還不能排除故障，請與廠家聯系。
五、產品成套性
⒈高壓倍壓體主機一臺 配鋁合金箱
2. 控制箱一臺
3. 電源線一根
4. 高頻輸出 七芯電纜一根
5. 產品出廠試驗報告一份
6. 輸出線一根
7. 產品使用說明書一份
8. 產品合格證、保修卡一份
9. 保險管4只
六、另配套產品
高壓屏蔽數顯微安表
七、附錄
1. 產品保修一年，終身維修（售出一年后的電壓，電流表校驗不在保修范圍內）。高壓屏蔽數顯微安表為易損件，保修一年。
2. 訂貨請注明產品型號，名稱及數量，有無特殊要求。
