價格:電議
所在地:浙江 杭州市
型號:YD-2N-ATE
更新時間:2024-05-28
瀏覽次數:3077
公司地址:浙江省杭州市莫干山路1418號
![]()
吳軍民(先生)
| 功率: | 0.37~400(KW) | 頻率: | 50HZ(HZ) |
| 尺寸: | 1700*700*500(mm) | 加工定制: | 是 |
| 類型: | 電機測試系統 | 重量: | 150(kg) |
| 型號: | YD-2N-ATE | 測量精度: | 0.3% |
| 品牌: | 杭州易登 | 電源: | AC200V±15% |
1.概述:???
◆ 適用于單、三相電機、家用電器電機、電動工具電機、分馬力電機定子嵌線后、總裝前的綜合質量控制,特別適用于各類單相電機定子繞組測試:多速、L、T型繞組;
◆ 滿足電機定子嵌線后、總裝前的所有檢測項目,自動化精度高,速度快,大大提高生產效率;
◆ 匝間緣采用計算機化測試方式,標準曲線,一次輸入,長期保存;
◆ 雙工位治具,檢測/裝卸狀態通過安全罩自動切換工位,提高測試效率;
◆ 人性化界面,操作方便,具有報警、存貯、統計分析、打印功能;
?◆ 可預置全部被測電機參數,以備檢測時用。
2.技術指標:
?●耐壓測試:測試電壓:0-5000V;
????????????????? 漏電流:0-2-20mA(0-2-20-100mA);
??????????????????測試精度:3%;
????????????????? 時間設置范圍:1-99S
?●緣電阻:測試電壓:DC500V(可特制1000V,1500V,2500V);
????????????????? 測試范圍:1-500MΩ;
????????????????? 精度:3%;
????????????????? 時間設置范圍:1-99S
?●匝間緣:峰值電壓:0-3000V(5000V);
???????????????? 充電電容:0.02μF;
???????????????? 精度:3%;
???????????????? 時間設置范圍:1-99S
?●直流電阻:測試范圍:0.01-20KΩ(可帶溫度補償);
????????????????? 精度:0.5%;
???????????????????????????????時間設置范圍:1-99S
?●電機轉向:自動判定磁場旋轉方向
?●電感測試:0.0001μH-9999H
??????????????????精度:0.5%;

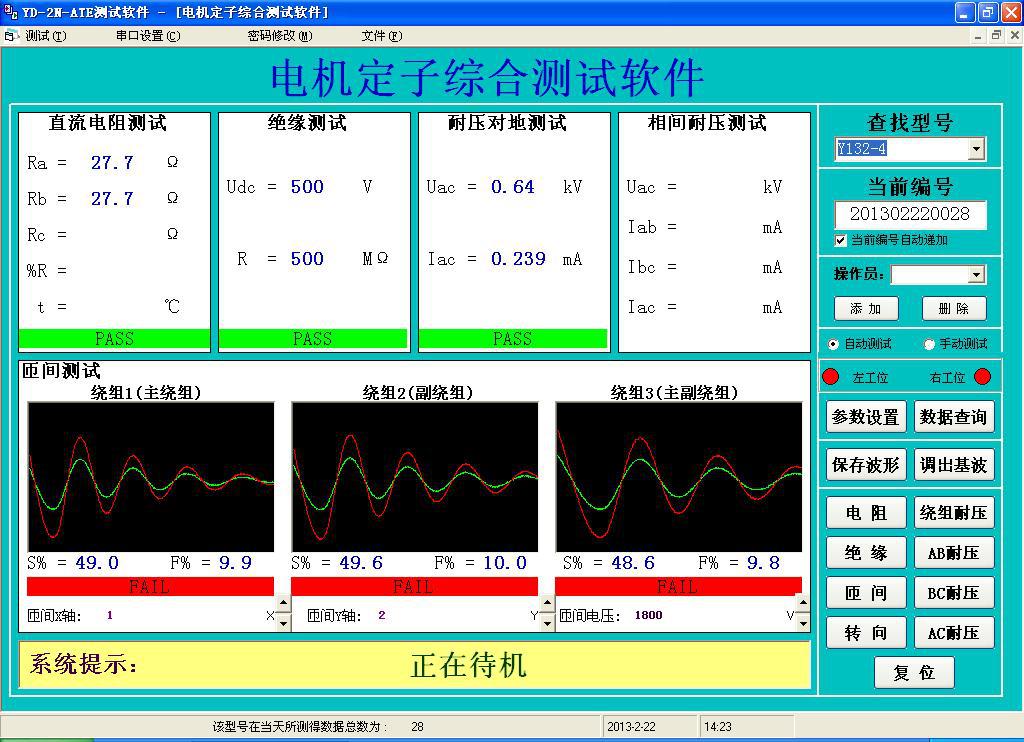

軟件測試界面:

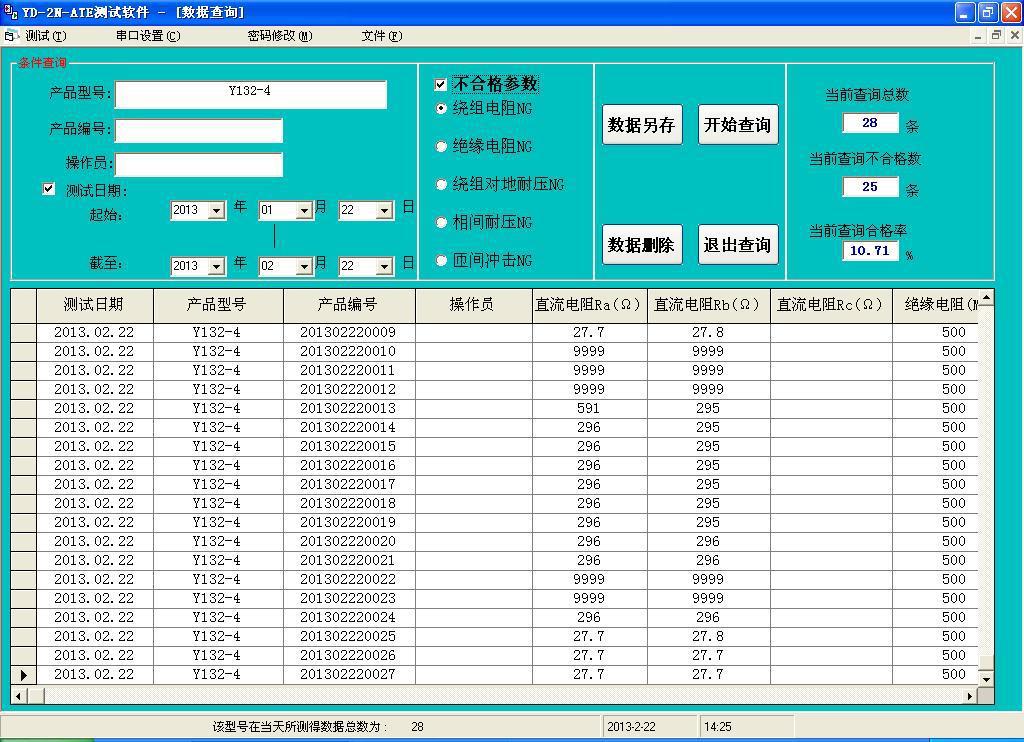

軟件查詢界面:

軟件設置界面:

可以根據不同客戶定制
????? 杭州易登科技有限公司生產的電機定子測試系統,系統采用工業控制計算機進行集中控制,一次接線即可完成全部被測項目,能夠快速檢測及企業強檢項目(工頻耐壓、緣電阻,匝間緣、直流電阻、轉子轉向)等參數。具有測試速度快、精度高、使用方便、可靠性好等優點,并對測試結果自動進行分析、判斷;同時具備統計、存儲,打印年、月、日報表等功能。可預置全部被測電機參數,以備檢測時用。
一、主要特點
1、檢測項目:直流電阻、緣電阻、匝間測試、耐壓測試、電機轉向測試、電感測試
2、直流電阻:測試電機繞阻的電阻大小
3、緣電阻:測試相線與外殼之間的緣電阻
4、匝間測試:判斷電機或變壓器線圈匝間、層間短路、緣不良、圈數超差等
5、耐壓測試:測量定子繞組和外殼之間的耐壓漏電流
6、電機轉向:判定磁場旋轉方向
7、電感測試:測量電機線圈的電感
8、使用電源:AC220V±15%,50Hz±2 Hz(系統工作電源)
9、使用環境:工作溫度??0~40 ℃
10、工作濕度??≤70%
11、一次裝夾全部測試完成。
12、所有測試過程都由微機進行控制。
二、系統組成
??1、工控機 一臺
??2、電機出廠測試軟件 一套
???????????軟件具有界面溫和、可操作性強、所有測量數據可以保存,
?????? 及可對數據進行分析,產生統計報表等優點。
??3、測試柜 一個(包括:工頻耐壓測試單元、緣電阻測試單元、
?????? 電阻測試單元和匝間緣測試單元、轉向測試單元等)
三、測試項目及精度等級:
|
繞阻直流電阻測試 (環境溫度自動補償) |
?
0.01—20KΩ,精度:0.3級 |
| ?
緣電阻測試 |
?
1—500MΩ,精度:3級 |
| ?
沖擊匝間緣 |
?
0—3000(5000)VP,(全自動調壓)視在波前時間0.5μS, 1/200匝相鄰匝短路情況報警 |
| ?
工頻耐壓測試 |
?
0-3000VAC;泄漏電流:0-20mA(100mA) |
| ?
轉子轉向測試 |
?
自動判定磁場旋轉方向 |
| ?
電感測試 |
?
0.0001μH-9999H,精度:0.5級 |
?四、測試過程
???? 軟硬件自動測試過程:可以靈活調節測試順序、測試時間和測試項目的個數。
?????默認測試順序為:直流電阻/工頻耐壓測試/緣電阻/匝間測試/電感測試/旋向測試。
五、系統設置與報警
1、項目測試不合格時報警并可以選擇繼續測量或停止測量,選擇停止測量時要按下繼續才可以繼續? 測量。
?2、擁有報警與急停功能。
六、系統與電機的對接
1、系統與電機的對接以接線柱形式或者以引出線方式對接。
2、將電機引線全部接入系統內部,在測試過程中由系統內部自動切換接線方式。
